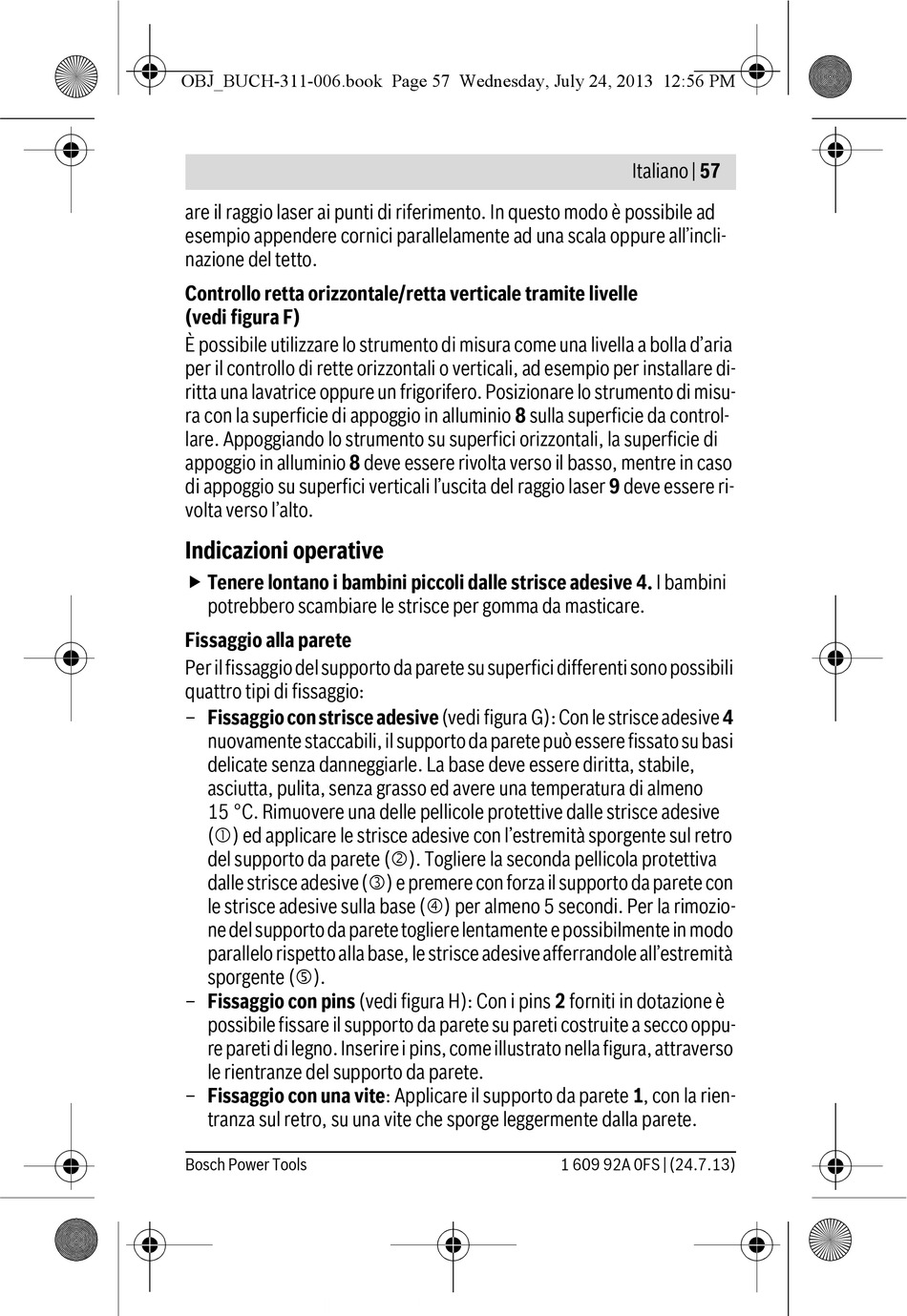

are il raggio laser ai punti di riferimento. In questo modo è possibile ad
esempio appendere cornici parallelamente ad una scala oppure all'incli-
nazione del tetto.
Controllo retta orizzontale/retta verticale tramite livelle
(vedi figura F)
È possibile utilizzare lo strumento di misura come una livella a bolla d'aria
per il controllo di rette orizzontali o verticali, ad esempio per installare di-
ritta una lavatrice oppure un frigorifero. Posizionare lo strumento di misu-
ra con la superficie di appoggio in alluminio 8 sulla superficie da control-
lare. Appoggiando lo strumento su superfici orizzontali, la superficie di
appoggio in alluminio 8 deve essere rivolta verso il basso, mentre in caso
di appoggio su superfici verticali l'uscita del raggio laser 9 deve essere ri-
volta verso l'alto.

Indicazioni operative

 Tenere lontano i bambini piccoli dalle strisce adesive 4. I bambini
potrebbero scambiare le strisce per gomma da masticare.
Fissaggio alla parete
Per il fissaggio del supporto da parete su superfici differenti sono possibili
quattro tipi di fissaggio:
– Fissaggio con strisce adesive (vedi figura G): Con le strisce adesive 4
nuovamente staccabili, il supporto da parete può essere fissato su basi
delicate senza danneggiarle. La base deve essere diritta, stabile,
asciutta, pulita, senza grasso ed avere una temperatura di almeno
15 °C. Rimuovere una delle pellicole protettive dalle strisce adesive
() ed applicare le strisce adesive con l'estremità sporgente sul retro
del supporto da parete (). Togliere la seconda pellicola protettiva
dalle strisce adesive () e premere con forza il supporto da parete con
le strisce adesive sulla base () per almeno 5 secondi. Per la rimozio-
ne del supporto da parete togliere lentamente e possibilmente in modo
parallelo rispetto alla base, le strisce adesive afferrandole all'estremità
sporgente ().
– Fissaggio con pins (vedi figura H): Con i pins 2 forniti in dotazione è
possibile fissare il supporto da parete su pareti costruite a secco oppu-
re pareti di legno. Inserire i pins, come illustrato nella figura, attraverso
le rientranze del supporto da parete.
– Fissaggio con una vite: Applicare il supporto da parete 1, con la rien-
tranza sul retro, su una vite che sporge leggermente dalla parete.
