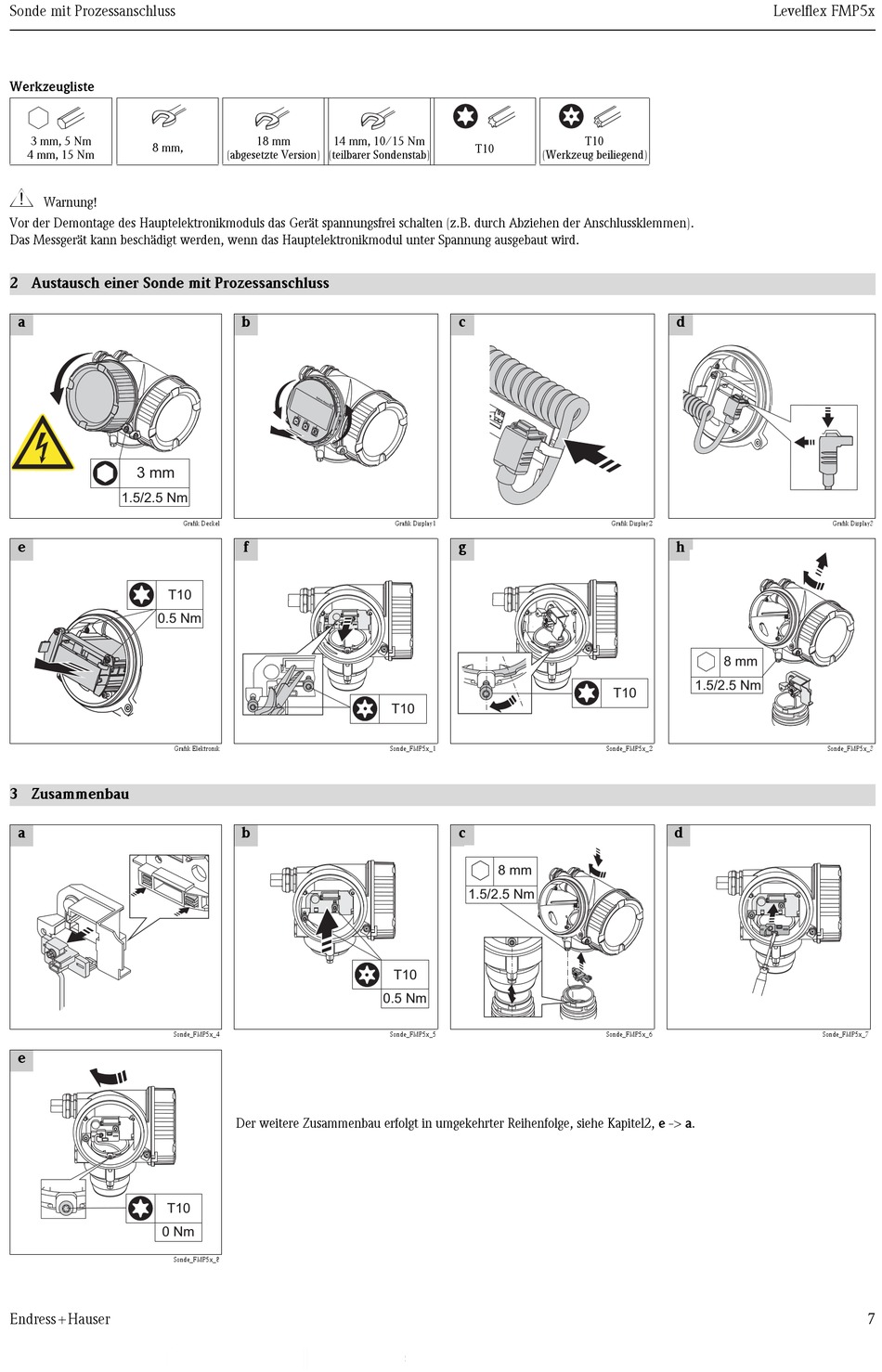

Endress+Hauser Levelflex FMP5 Serie Einbauanleitung Seite 7

Sonde mit Prozessanschluss
Werkzeugliste
3 mm, 5 Nm
8 mm,
4 mm, 15 Nm
#
Warnung!
Vor der Demontage des Hauptelektronikmoduls das Gerät spannungsfrei schalten (z.B. durch Abziehen der Anschlussklemmen).
Das Messgerät kann beschädigt werden, wenn das Hauptelektronikmodul unter Spannung ausgebaut wird.
2 Austausch einer Sonde mit Prozessanschluss
a
3 mm
1.5/2.5 Nm
e
T10
0.5 Nm
Grafik Elektronik
3 Zusammenbau
a
Sonde_FMP5x_4
e
T10
0 Nm
Sonde_FMP5x_8
Endress+Hauser
18 mm 14 mm, 10/15 Nm
(abgesetzte Version) (teilbarer Sondenstab)
b
Grafik Deckel
f
b
Der weitere Zusammenbau erfolgt in umgekehrter Reihenfolge, siehe Kapitel2, e -> a.
T10
(Werkzeug beiliegend)
c
Grafik Display1
g
T10
Sonde_FMP5x_1
c
8 mm
1.5/2.5 Nm
T10
0.5 Nm
Sonde_FMP5x_5
T10
d
Grafik Display2
h
8 mm
1.5/2.5 Nm
T10
Sonde_FMP5x_2
d
Sonde_FMP5x_6
Levelflex FMP5x
Grafik Display3
Sonde_FMP5x_3
Sonde_FMP5x_7
7
