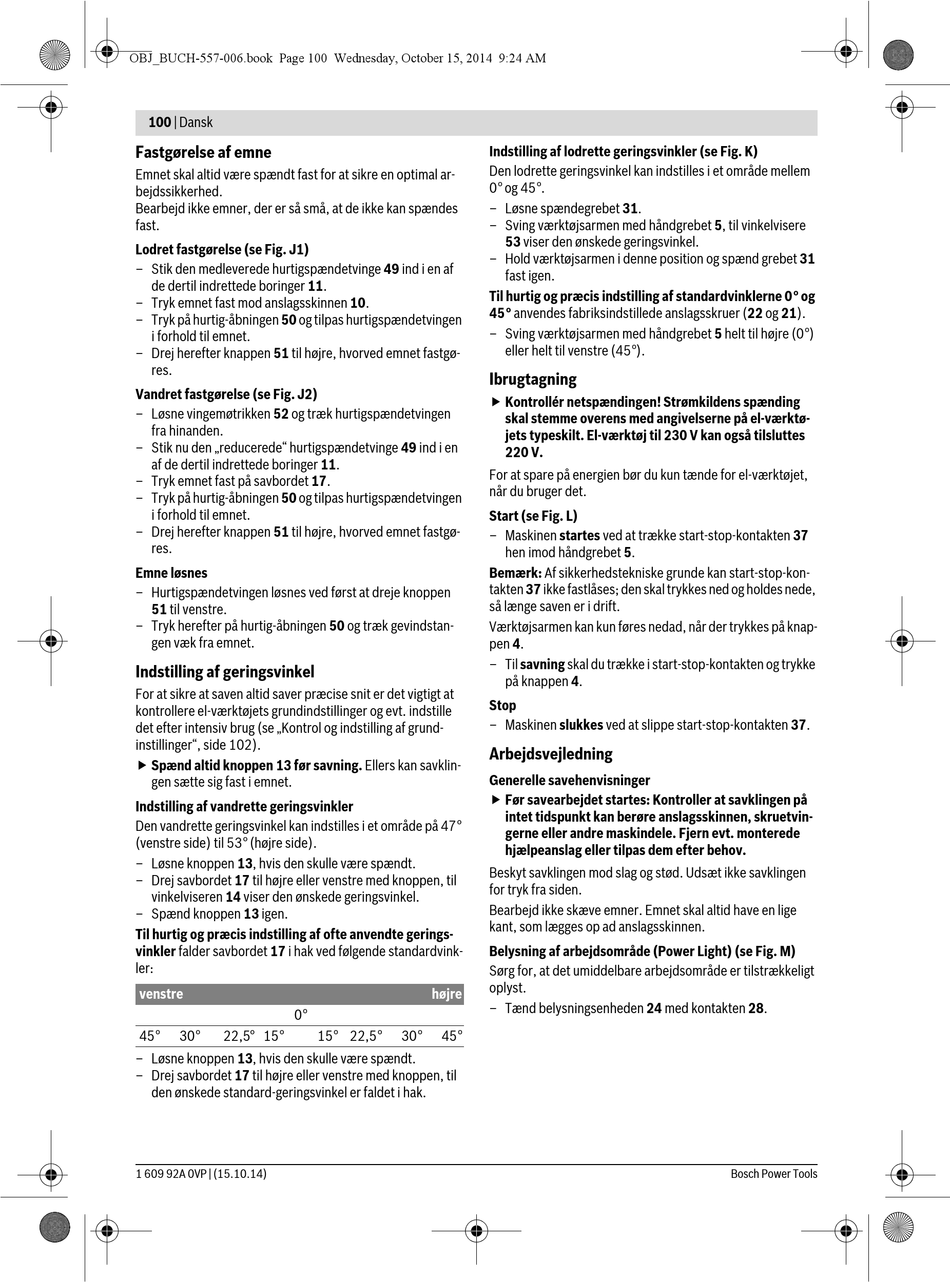

100 | Dansk
Fastgørelse af emne
Emnet skal altid være spændt fast for at sikre en optimal ar-
bejdssikkerhed.
Bearbejd ikke emner, der er så små, at de ikke kan spændes
fast.
Lodret fastgørelse (se Fig. J1)
– Stik den medleverede hurtigspændetvinge 49 ind i en af
de dertil indrettede boringer 11.
– Tryk emnet fast mod anslagsskinnen 10.
– Tryk på hurtig-åbningen 50 og tilpas hurtigspændetvingen
i forhold til emnet.
– Drej herefter knappen 51 til højre, hvorved emnet fastgø-
res.
Vandret fastgørelse (se Fig. J2)
– Løsne vingemøtrikken 52 og træk hurtigspændetvingen
fra hinanden.
– Stik nu den „reducerede" hurtigspændetvinge 49 ind i en
af de dertil indrettede boringer 11.
– Tryk emnet fast på savbordet 17.
– Tryk på hurtig-åbningen 50 og tilpas hurtigspændetvingen
i forhold til emnet.
– Drej herefter knappen 51 til højre, hvorved emnet fastgø-
res.
Emne løsnes
– Hurtigspændetvingen løsnes ved først at dreje knoppen
51 til venstre.
– Tryk herefter på hurtig-åbningen 50 og træk gevindstan-
gen væk fra emnet.
Indstilling af geringsvinkel
For at sikre at saven altid saver præcise snit er det vigtigt at
kontrollere el-værktøjets grundindstillinger og evt. indstille
det efter intensiv brug (se „Kontrol og indstilling af grund-
instillinger", side 102).
 Spænd altid knoppen 13 før savning. Ellers kan savklin-
gen sætte sig fast i emnet.
Indstilling af vandrette geringsvinkler
Den vandrette geringsvinkel kan indstilles i et område på 47°
(venstre side) til 53° (højre side).
– Løsne knoppen 13, hvis den skulle være spændt.
– Drej savbordet 17 til højre eller venstre med knoppen, til
vinkelviseren 14 viser den ønskede geringsvinkel.
– Spænd knoppen 13 igen.
Til hurtig og præcis indstilling af ofte anvendte gerings-
vinkler falder savbordet 17 i hak ved følgende standardvink-
ler:
venstre
0°
45° 30° 22,5° 15°
– Løsne knoppen 13, hvis den skulle være spændt.
– Drej savbordet 17 til højre eller venstre med knoppen, til
den ønskede standard-geringsvinkel er faldet i hak.
1 609 92A 0VP | (15.10.14)
Indstilling af lodrette geringsvinkler (se Fig. K)
Den lodrette geringsvinkel kan indstilles i et område mellem
0° og 45°.
– Løsne spændegrebet 31.
– Sving værktøjsarmen med håndgrebet 5, til vinkelvisere
– Hold værktøjsarmen i denne position og spænd grebet 31
Til hurtig og præcis indstilling af standardvinklerne 0° og
45° anvendes fabriksindstillede anslagsskruer (22 og 21).
– Sving værktøjsarmen med håndgrebet 5 helt til højre (0°)
Ibrugtagning
 Kontrollér netspændingen! Strømkildens spænding
For at spare på energien bør du kun tænde for el-værktøjet,
når du bruger det.
Start (se Fig. L)
– Maskinen startes ved at trække start-stop-kontakten 37
Bemærk: Af sikkerhedstekniske grunde kan start-stop-kon-
takten 37 ikke fastlåses; den skal trykkes ned og holdes nede,
så længe saven er i drift.
Værktøjsarmen kan kun føres nedad, når der trykkes på knap-
pen 4.
– Til savning skal du trække i start-stop-kontakten og trykke
Stop
– Maskinen slukkes ved at slippe start-stop-kontakten 37.
Arbejdsvejledning
Generelle savehenvisninger
 Før savearbejdet startes: Kontroller at savklingen på
Beskyt savklingen mod slag og stød. Udsæt ikke savklingen
for tryk fra siden.
Bearbejd ikke skæve emner. Emnet skal altid have en lige
kant, som lægges op ad anslagsskinnen.
Belysning af arbejdsområde (Power Light) (se Fig. M)
Sørg for, at det umiddelbare arbejdsområde er tilstrækkeligt
oplyst.
højre
– Tænd belysningsenheden 24 med kontakten 28.
15° 22,5° 30° 45°
53 viser den ønskede geringsvinkel.
fast igen.
eller helt til venstre (45°).
skal stemme overens med angivelserne på el-værktø-
jets typeskilt. El-værktøj til 230 V kan også tilsluttes
220 V.
hen imod håndgrebet 5.
på knappen 4.
intet tidspunkt kan berøre anslagsskinnen, skruetvin-
gerne eller andre maskindele. Fjern evt. monterede
hjælpeanslag eller tilpas dem efter behov.
