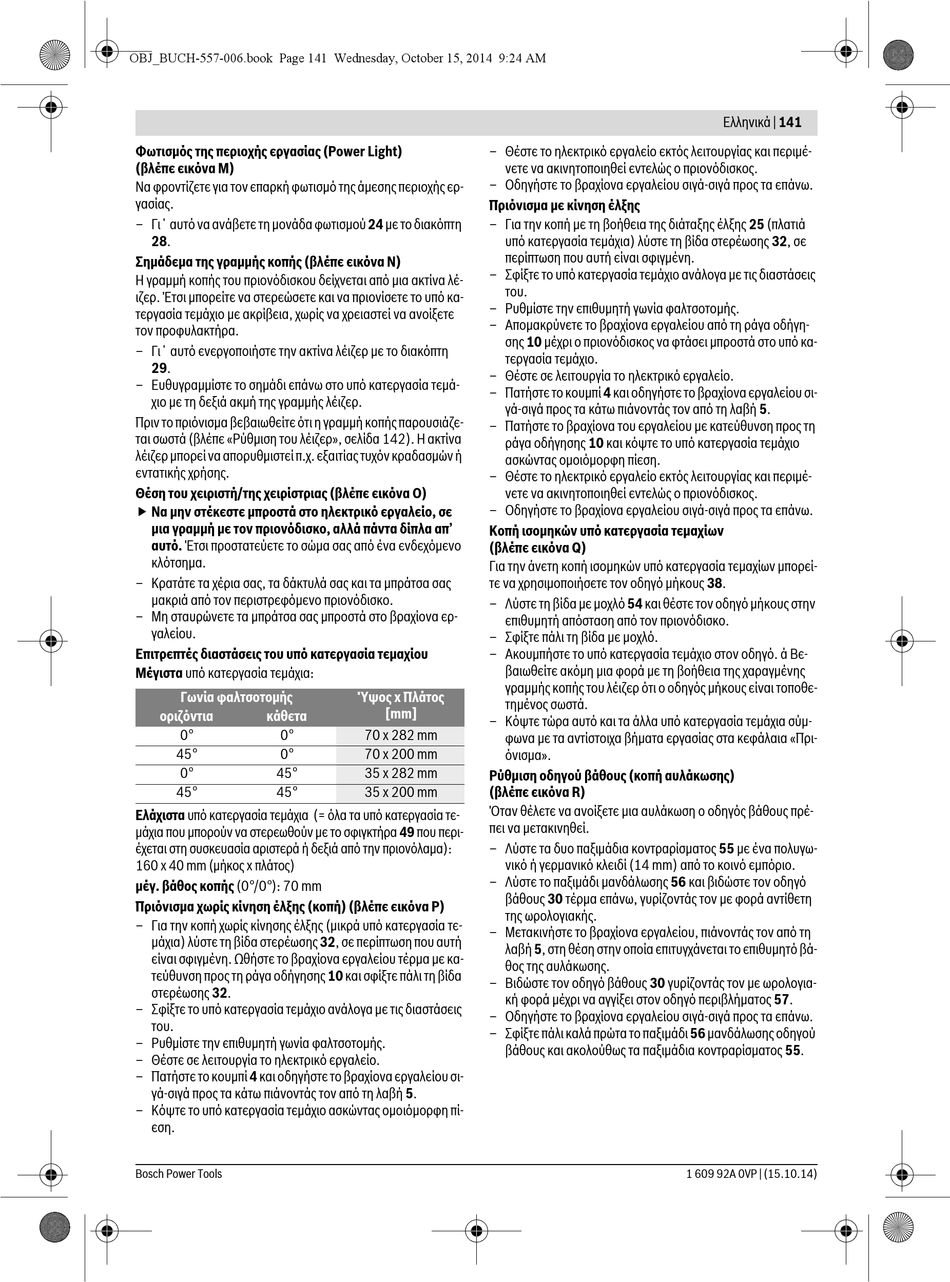

Φωτισμός της περιοχής εργασίας (Power Light)
(βλέπε εικόνα M)
Να φροντίζετε για τον επαρκή φωτισμό της άμεσης περιοχής ερ-
γασίας.
– Γι΄ αυτό να ανάβετε τη μονάδα φωτισμού 24 με το διακόπτη
28.
Σημάδεμα της γραμμής κοπής (βλέπε εικόνα N)
Η γραμμή κοπής του πριονόδισκου δείχνεται από μια ακτίνα λέ-
ιζερ. Έτσι μπορείτε να στερεώσετε και να πριονίσετε το υπό κα-
τεργασία τεμάχιο με ακρίβεια, χωρίς να χρειαστεί να ανοίξετε
τον προφυλακτήρα.
– Γι΄ αυτό ενεργοποιήστε την ακτίνα λέιζερ με το διακόπτη
29.
– Ευθυγραμμίστε το σημάδι επάνω στο υπό κατεργασία τεμά-
χιο με τη δεξιά ακμή της γραμμής λέιζερ.
Πριν το πριόνισμα βεβαιωθείτε ότι η γραμμή κοπής παρουσιάζε-
ται σωστά (βλέπε «Ρύθμιση του λέιζερ», σελίδα 142). Η ακτίνα
λέιζερ μπορεί να απορυθμιστεί π.χ. εξαιτίας τυχόν κραδασμών ή
εντατικής χρήσης.
Θέση του χειριστή/της χειρίστριας (βλέπε εικόνα O)
 Να μην στέκεστε μπροστά στο ηλεκτρικό εργαλείο, σε
μια γραμμή με τον πριονόδισκο, αλλά πάντα δίπλα απ'
αυτό. Έτσι προστατεύετε το σώμα σας από ένα ενδεχόμενο
κλότσημα.
– Κρατάτε τα χέρια σας, τα δάκτυλά σας και τα μπράτσα σας
μακριά από τον περιστρεφόμενο πριονόδισκο.
– Μη σταυρώνετε τα μπράτσα σας μπροστά στο βραχίονα ερ-
γαλείου.
Επιτρεπτές διαστάσεις του υπό κατεργασία τεμαχίου
Μέγιστα υπό κατεργασία τεμάχια:
Γωνία φαλτσοτομής
οριζόντια κάθετα
0° 0°
45° 0°
0° 45°
45° 45°
Ελάχιστα υπό κατεργασία τεμάχια (= όλα τα υπό κατεργασία τε-
μάχια που μπορούν να στερεωθούν με το σφιγκτήρα 49 που περι-
έχεται στη συσκευασία αριστερά ή δεξιά από την πριονόλαμα):
160 x 40 mm (μήκος x πλάτος)
μέγ. βάθος κοπής (0°/0°): 70 mm
Πριόνισμα χωρίς κίνηση έλξης (κοπή) (βλέπε εικόνα P)
– Για την κοπή χωρίς κίνησης έλξης (μικρά υπό κατεργασία τε-
μάχια) λύστε τη βίδα στερέωσης 32, σε περίπτωση που αυτή
είναι σφιγμένη. Ωθήστε το βραχίονα εργαλείου τέρμα με κα-
τεύθυνση προς τη ράγα οδήγησης 10 και σφίξτε πάλι τη βίδα
στερέωσης 32.
– Σφίξτε το υπό κατεργασία τεμάχιο ανάλογα με τις διαστάσεις
του.
– Ρυθμίστε την επιθυμητή γωνία φαλτσοτομής.
– Θέστε σε λειτουργία το ηλεκτρικό εργαλείο.
– Πατήστε το κουμπί 4 και οδηγήστε το βραχίονα εργαλείου σι-
γά-σιγά προς τα κάτω πιάνοντάς τον από τη λαβή 5.
– Κόψτε το υπό κατεργασία τεμάχιο ασκώντας ομοιόμορφη πί-
εση.
Bosch Power Tools
– Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και περιμέ-
νετε να ακινητοποιηθεί εντελώς ο πριονόδισκος.
– Οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα επάνω.
Πριόνισμα με κίνηση έλξης
– Για την κοπή με τη βοήθεια της διάταξης έλξης 25 (πλατιά
υπό κατεργασία τεμάχια) λύστε τη βίδα στερέωσης 32, σε
περίπτωση που αυτή είναι σφιγμένη.
– Σφίξτε το υπό κατεργασία τεμάχιο ανάλογα με τις διαστάσεις
του.
– Ρυθμίστε την επιθυμητή γωνία φαλτσοτομής.
– Απομακρύνετε το βραχίονα εργαλείου από τη ράγα οδήγη-
σης 10 μέχρι ο πριονόδισκος να φτάσει μπροστά στο υπό κα-
τεργασία τεμάχιο.
– Θέστε σε λειτουργία το ηλεκτρικό εργαλείο.
– Πατήστε το κουμπί 4 και οδηγήστε το βραχίονα εργαλείου σι-
γά-σιγά προς τα κάτω πιάνοντάς τον από τη λαβή 5.
– Πατήστε το βραχίονα του εργαλείου με κατεύθυνση προς τη
ράγα οδήγησης 10 και κόψτε το υπό κατεργασία τεμάχιο
ασκώντας ομοιόμορφη πίεση.
– Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και περιμέ-
νετε να ακινητοποιηθεί εντελώς ο πριονόδισκος.
– Οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα επάνω.
Κοπή ισομηκών υπό κατεργασία τεμαχίων
(βλέπε εικόνα Q)
Για την άνετη κοπή ισομηκών υπό κατεργασία τεμαχίων μπορεί-
τε να χρησιμοποιήσετε τον οδηγό μήκους 38.
– Λύστε τη βίδα με μοχλό 54 και θέστε τον οδηγό μήκους στην
επιθυμητή απόσταση από τον πριονόδισκο.
– Σφίξτε πάλι τη βίδα με μοχλό.
– Ακουμπήστε το υπό κατεργασία τεμάχιο στον οδηγό. ά Βε-
βαιωθείτε ακόμη μια φορά με τη βοήθεια της χαραγμένης
γραμμής κοπής του λέιζερ ότι ο οδηγός μήκους είναι τοποθε-
Ύψος x Πλάτος
τημένος σωστά.
[mm]
– Κόψτε τώρα αυτό και τα άλλα υπό κατεργασία τεμάχια σύμ-
70 x 282 mm
φωνα με τα αντίστοιχα βήματα εργασίας στα κεφάλαια «Πρι-
70 x 200 mm
όνισμα».
35 x 282 mm
Ρύθμιση οδηγού βάθους (κοπή αυλάκωσης)
35 x 200 mm (βλέπε εικόνα R)
Όταν θέλετε να ανοίξετε μια αυλάκωση ο οδηγός βάθους πρέ-
πει να μετακινηθεί.
– Λύστε τα δυο παξιμάδια κοντραρίσματος 55 με ένα πολυγω-
νικό ή γερμανικό κλειδί (14 mm) από το κοινό εμπόριο.
– Λύστε το παξιμάδι μανδάλωσης 56 και βιδώστε τον οδηγό
βάθους 30 τέρμα επάνω, γυρίζοντάς τον με φορά αντίθετη
της ωρολογιακής.
– Μετακινήστε το βραχίονα εργαλείου, πιάνοντάς τον από τη
λαβή 5, στη θέση στην οποία επιτυγχάνεται το επιθυμητό βά-
θος της αυλάκωσης.
– Βιδώστε τον οδηγό βάθους 30 γυρίζοντάς τον με ωρολογια-
κή φορά μέχρι να αγγίξει στον οδηγό περιβλήματος 57.
– Οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα επάνω.
– Σφίξτε πάλι καλά πρώτα το παξιμάδι 56 μανδάλωσης οδηγού
βάθους και ακολούθως τα παξιμάδια κοντραρίσματος 55.
