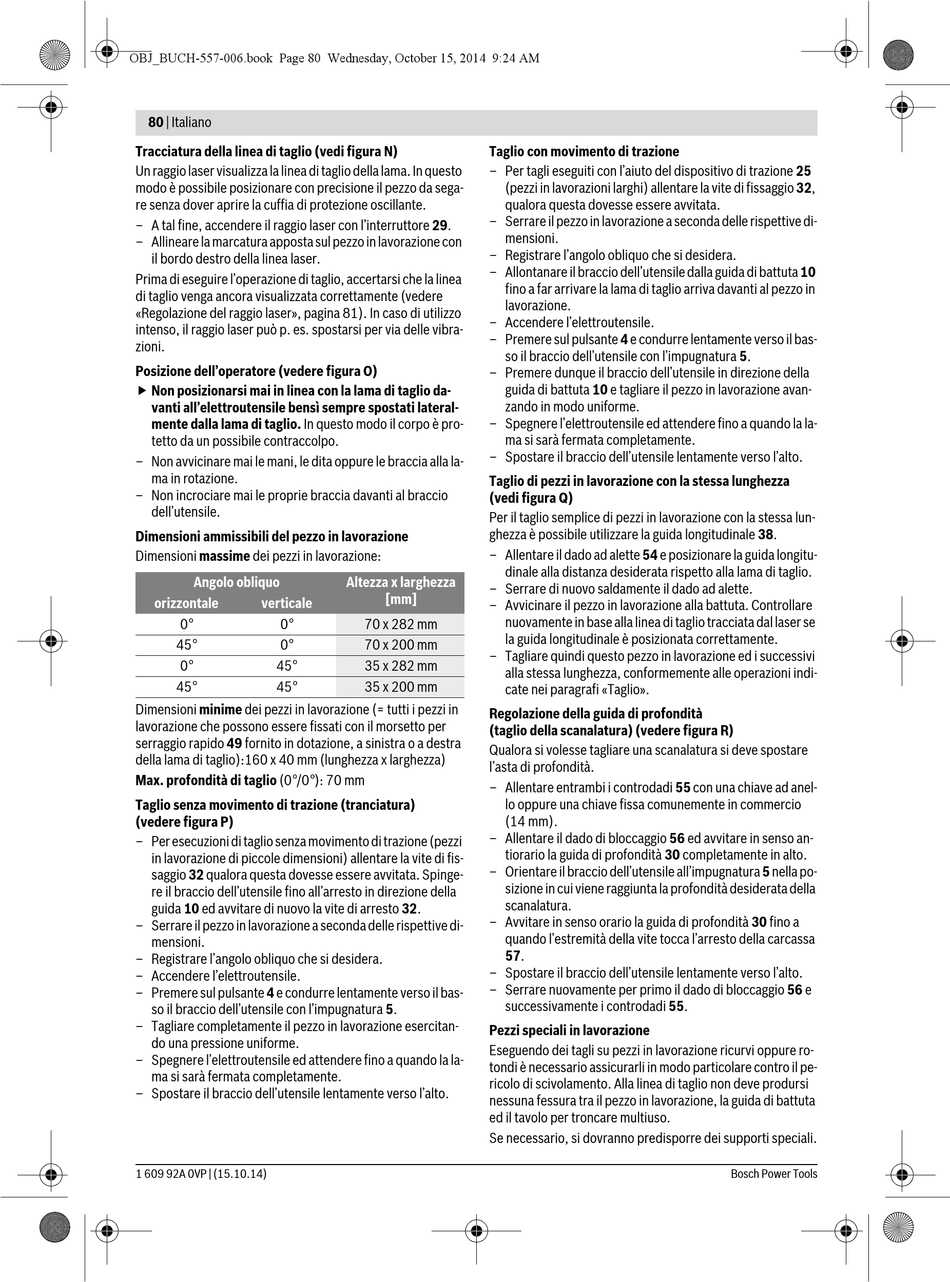

80 | Italiano
Tracciatura della linea di taglio (vedi figura N)
Un raggio laser visualizza la linea di taglio della lama. In questo
modo è possibile posizionare con precisione il pezzo da sega-
re senza dover aprire la cuffia di protezione oscillante.
– A tal fine, accendere il raggio laser con l'interruttore 29.
– Allineare la marcatura apposta sul pezzo in lavorazione con
il bordo destro della linea laser.
Prima di eseguire l'operazione di taglio, accertarsi che la linea
di taglio venga ancora visualizzata correttamente (vedere
«Regolazione del raggio laser», pagina 81). In caso di utilizzo
intenso, il raggio laser può p. es. spostarsi per via delle vibra-
zioni.
Posizione dell'operatore (vedere figura O)
 Non posizionarsi mai in linea con la lama di taglio da-
vanti all'elettroutensile bensì sempre spostati lateral-
mente dalla lama di taglio. In questo modo il corpo è pro-
tetto da un possibile contraccolpo.
– Non avvicinare mai le mani, le dita oppure le braccia alla la-
ma in rotazione.
– Non incrociare mai le proprie braccia davanti al braccio
dell'utensile.
Dimensioni ammissibili del pezzo in lavorazione
Dimensioni massime dei pezzi in lavorazione:
Angolo obliquo
orizzontale verticale
0° 0°
45° 0°
0° 45°
45° 45°
Dimensioni minime dei pezzi in lavorazione (= tutti i pezzi in
lavorazione che possono essere fissati con il morsetto per
serraggio rapido 49 fornito in dotazione, a sinistra o a destra
della lama di taglio):160 x 40 mm (lunghezza x larghezza)
Max. profondità di taglio (0°/0°): 70 mm
Taglio senza movimento di trazione (tranciatura)
(vedere figura P)
– Per esecuzioni di taglio senza movimento di trazione (pezzi
in lavorazione di piccole dimensioni) allentare la vite di fis-
saggio 32 qualora questa dovesse essere avvitata. Spinge-
re il braccio dell'utensile fino all'arresto in direzione della
guida 10 ed avvitare di nuovo la vite di arresto 32.
– Serrare il pezzo in lavorazione a seconda delle rispettive di-
mensioni.
– Registrare l'angolo obliquo che si desidera.
– Accendere l'elettroutensile.
– Premere sul pulsante 4 e condurre lentamente verso il bas-
so il braccio dell'utensile con l'impugnatura 5.
– Tagliare completamente il pezzo in lavorazione esercitan-
do una pressione uniforme.
– Spegnere l'elettroutensile ed attendere fino a quando la la-
ma si sarà fermata completamente.
– Spostare il braccio dell'utensile lentamente verso l'alto.
1 609 92A 0VP | (15.10.14)
Taglio con movimento di trazione
– Per tagli eseguiti con l'aiuto del dispositivo di trazione 25
(pezzi in lavorazioni larghi) allentare la vite di fissaggio 32,
qualora questa dovesse essere avvitata.
– Serrare il pezzo in lavorazione a seconda delle rispettive di-
mensioni.
– Registrare l'angolo obliquo che si desidera.
– Allontanare il braccio dell'utensile dalla guida di battuta 10
fino a far arrivare la lama di taglio arriva davanti al pezzo in
lavorazione.
– Accendere l'elettroutensile.
– Premere sul pulsante 4 e condurre lentamente verso il bas-
so il braccio dell'utensile con l'impugnatura 5.
– Premere dunque il braccio dell'utensile in direzione della
guida di battuta 10 e tagliare il pezzo in lavorazione avan-
zando in modo uniforme.
– Spegnere l'elettroutensile ed attendere fino a quando la la-
ma si sarà fermata completamente.
– Spostare il braccio dell'utensile lentamente verso l'alto.
Taglio di pezzi in lavorazione con la stessa lunghezza
(vedi figura Q)
Per il taglio semplice di pezzi in lavorazione con la stessa lun-
ghezza è possibile utilizzare la guida longitudinale 38.
– Allentare il dado ad alette 54 e posizionare la guida longitu-
dinale alla distanza desiderata rispetto alla lama di taglio.
Altezza x larghezza
– Serrare di nuovo saldamente il dado ad alette.
[mm]
– Avvicinare il pezzo in lavorazione alla battuta. Controllare
nuovamente in base alla linea di taglio tracciata dal laser se
70 x 282 mm
la guida longitudinale è posizionata correttamente.
70 x 200 mm
– Tagliare quindi questo pezzo in lavorazione ed i successivi
35 x 282 mm
alla stessa lunghezza, conformemente alle operazioni indi-
35 x 200 mm
cate nei paragrafi «Taglio».
Regolazione della guida di profondità
(taglio della scanalatura) (vedere figura R)
Qualora si volesse tagliare una scanalatura si deve spostare
l'asta di profondità.
– Allentare entrambi i controdadi 55 con una chiave ad anel-
lo oppure una chiave fissa comunemente in commercio
(14 mm).
– Allentare il dado di bloccaggio 56 ed avvitare in senso an-
tiorario la guida di profondità 30 completamente in alto.
– Orientare il braccio dell'utensile all'impugnatura 5 nella po-
sizione in cui viene raggiunta la profondità desiderata della
scanalatura.
– Avvitare in senso orario la guida di profondità 30 fino a
quando l'estremità della vite tocca l'arresto della carcassa
57.
– Spostare il braccio dell'utensile lentamente verso l'alto.
– Serrare nuovamente per primo il dado di bloccaggio 56 e
successivamente i controdadi 55.
Pezzi speciali in lavorazione
Eseguendo dei tagli su pezzi in lavorazione ricurvi oppure ro-
tondi è necessario assicurarli in modo particolare contro il pe-
ricolo di scivolamento. Alla linea di taglio non deve prodursi
nessuna fessura tra il pezzo in lavorazione, la guida di battuta
ed il tavolo per troncare multiuso.
Se necessario, si dovranno predisporre dei supporti speciali.
