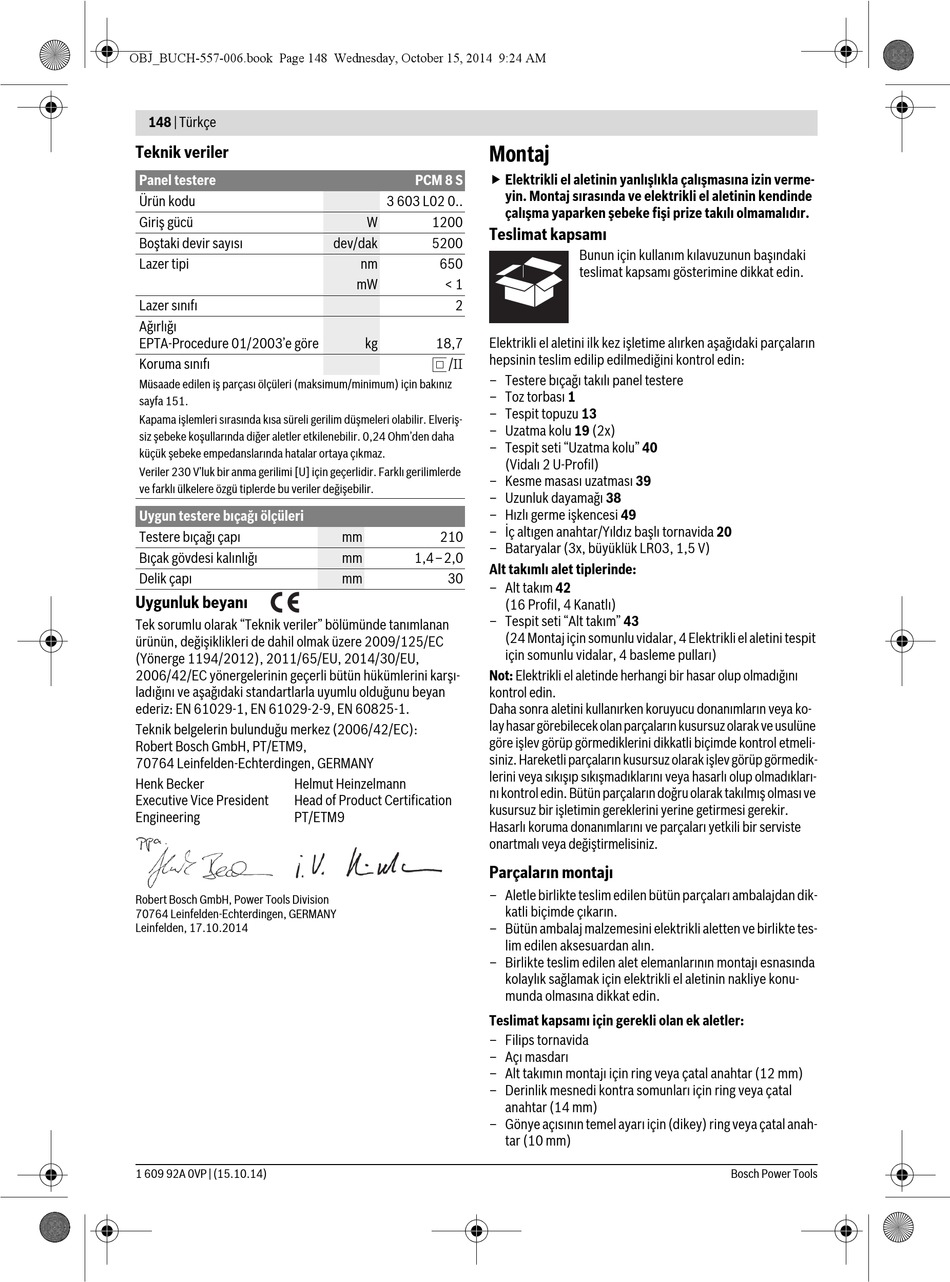

148 | Türkçe

Teknik veriler

Panel testere
Ürün kodu
Giriş gücü
Boştaki devir sayısı
Lazer tipi
Lazer sınıfı
Ağırlığı
EPTA-Procedure 01/2003'e göre
Koruma sınıfı
Müsaade edilen iş parçası ölçüleri (maksimum/minimum) için bakınız
sayfa 151.
Kapama işlemleri sırasında kısa süreli gerilim düşmeleri olabilir. Elveriş-
siz şebeke koşullarında diğer aletler etkilenebilir. 0,24 Ohm'den daha
küçük şebeke empedanslarında hatalar ortaya çıkmaz.
Veriler 230 V'luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde
ve farklı ülkelere özgü tiplerde bu veriler değişebilir.
Uygun testere bıçağı ölçüleri
Testere bıçağı çapı
Bıçak gövdesi kalınlığı
Delik çapı
Uygunluk beyanı
Tek sorumlu olarak "Teknik veriler" bölümünde tanımlanan
ürünün, değişiklikleri de dahil olmak üzere 2009/125/EC
(Yönerge 1194/2012), 2011/65/EU, 2014/30/EU,
2006/42/EC yönergelerinin geçerli bütün hükümlerini karşı-
ladığını ve aşağıdaki standartlarla uyumlu olduğunu beyan
ederiz: EN 61029-1, EN 61029-2-9, EN 60825-1.
Teknik belgelerin bulunduğu merkez (2006/42/EC):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 17.10.2014
1 609 92A 0VP | (15.10.14)
Montaj
 Elektrikli el aletinin yanlışlıkla çalışmasına izin verme-
PCM 8 S
yin. Montaj sırasında ve elektrikli el aletinin kendinde
3 603 L02 0..
çalışma yaparken şebeke fişi prize takılı olmamalıdır.
W 1200
Teslimat kapsamı
dev/dak 5200
nm 650
mW < 1
2
kg 18,7 Elektrikli el aletini ilk kez işletime alırken aşağıdaki parçaların
hepsinin teslim edilip edilmediğini kontrol edin:
/II
– Testere bıçağı takılı panel testere
– Toz torbası 1
– Tespit topuzu 13
– Uzatma kolu 19 (2x)
– Tespit seti "Uzatma kolu" 40
(Vidalı 2 U-Profil)
– Kesme masası uzatması 39
– Uzunluk dayamağı 38
– Hızlı germe işkencesi 49
– İç altıgen anahtar/Yıldız başlı tornavida 20
mm 210
– Bataryalar (3x, büyüklük LR03, 1,5 V)
mm 1,4–2,0
Alt takımlı alet tiplerinde:
mm 30
– Alt takım 42
(16 Profil, 4 Kanatlı)
– Tespit seti "Alt takım" 43
(24 Montaj için somunlu vidalar, 4 Elektrikli el aletini tespit
için somunlu vidalar, 4 basleme pulları)
Not: Elektrikli el aletinde herhangi bir hasar olup olmadığını
kontrol edin.
Daha sonra aletini kullanırken koruyucu donanımların veya ko-
lay hasar görebilecek olan parçaların kusursuz olarak ve usulüne
göre işlev görüp görmediklerini dikkatli biçimde kontrol etmeli-
siniz. Hareketli parçaların kusursuz olarak işlev görüp görmedik-
lerini veya sıkışıp sıkışmadıklarını veya hasarlı olup olmadıkları-
nı kontrol edin. Bütün parçaların doğru olarak takılmış olması ve
kusursuz bir işletimin gereklerini yerine getirmesi gerekir.
Hasarlı koruma donanımlarını ve parçaları yetkili bir serviste
onartmalı veya değiştirmelisiniz.
Parçaların montajı
– Aletle birlikte teslim edilen bütün parçaları ambalajdan dik-
katli biçimde çıkarın.
– Bütün ambalaj malzemesini elektrikli aletten ve birlikte tes-
lim edilen aksesuardan alın.
– Birlikte teslim edilen alet elemanlarının montajı esnasında
kolaylık sağlamak için elektrikli el aletinin nakliye konu-
munda olmasına dikkat edin.
Teslimat kapsamı için gerekli olan ek aletler:
– Filips tornavida
– Açı masdarı
– Alt takımın montajı için ring veya çatal anahtar (12 mm)
– Derinlik mesnedi kontra somunları için ring veya çatal
anahtar (14 mm)
– Gönye açısının temel ayarı için (dikey) ring veya çatal anah-
tar (10 mm)
Bunun için kullanım kılavuzunun başındaki
teslimat kapsamı gösterimine dikkat edin.
