4. Stecken Sie die schwarze Fühlerleitung in den negativen COM‐Anschluss und die rote
Fühlerleitung in den positiven V‐Anschluss.
5. Schließen Sie die Fühlerleitungen parallel zum Prüfteil an.
6. Lesen Sie den Wert der Spannung auf dem Display ab.
5.6.2 Grundlegende Messungen der Stromstärke
Führen Sie keine Stromstärkemessungen an einem Stromkreis mit einer Spannung von über
1000 V durch. Dies könnte zu Schäden am Gerät oder Verletzungen
führen.

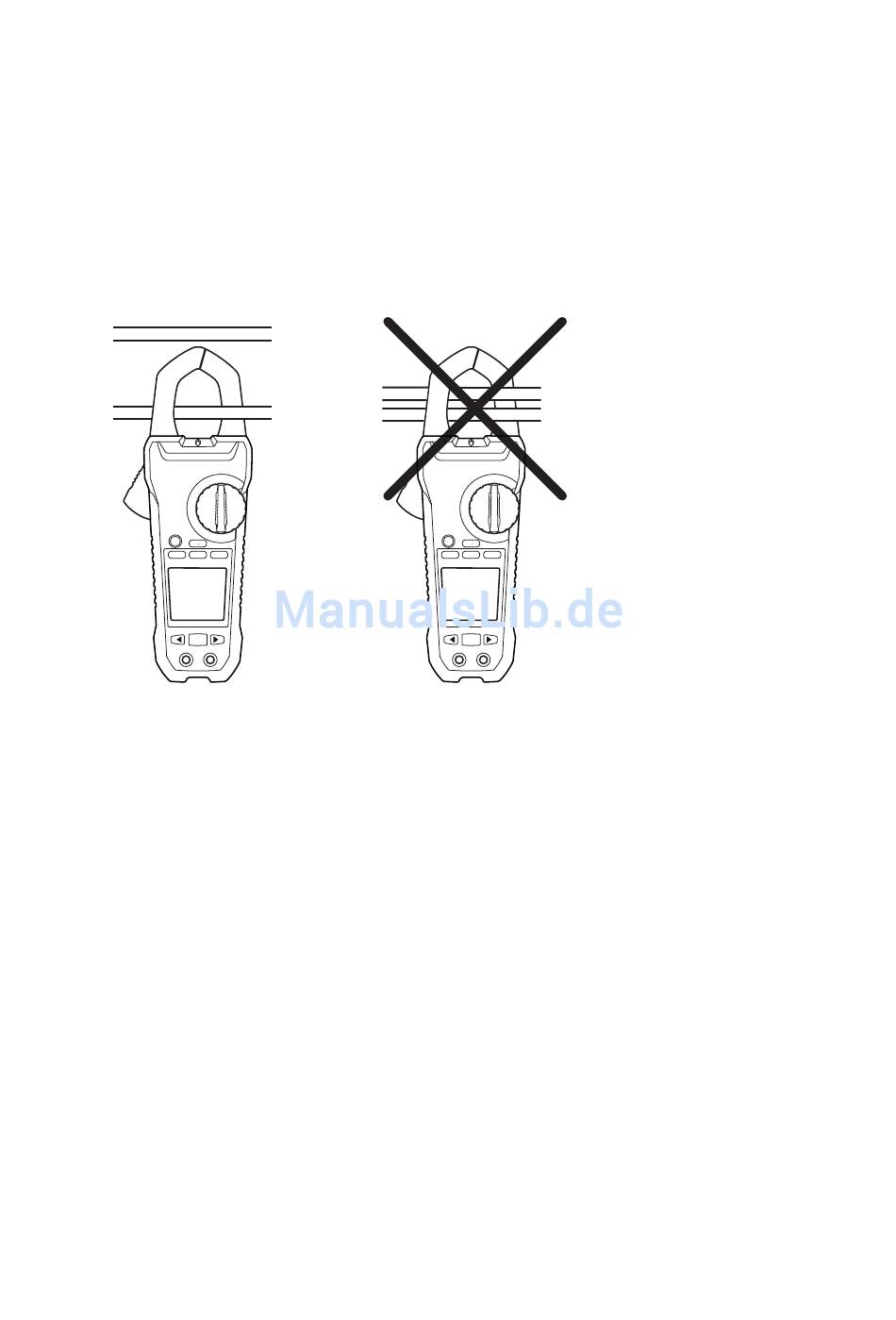

Abbildung 5.1 Richtiger und falscher Aufbau
1. Vergewissern Sie sich, dass die Fühlerleitungen vom Messgerät abgezogen sind.
2. Stellen Sie den Funktionsschalter in die Position A.
3. Drücken Sie zur manuellen Auswahl der AC‐, DC‐ oder AC+DC‐Messung wiederholt die
MODE‐Taste. Siehe Abschnitt 5.2 Auswahlmodus Automatisch/Manuel.
4. Drücken Sie zur manuellen Auswahl des Messbereichs (Skala) wiederholt die RANGE‐Taste.
Siehe Abschnitt 5.3 Bereichsmodus Automatisch/Manuell.
5. Drücken Sie den Auslöser, um die Klemmbacken zu öffnen. Umschließen Sie einen Leiter
vollständig; siehe Abbildung 5.1. Sie erhalten optimale Ergebnisse, wenn sich der Leiter mittig
in den Klemmbacken befindet.
6. Lesen Sie den Wert der Stromstärke auf dem Display ab.
5.6.3 Erweiterte Funktionalität
Neben den Grundmessungen für Spannung und Stromstärke können Sie am
Messgerät mehrere Modi der erweiterten Funktionalität einstellen.
5.6.3.1 Modus auswählen
Die für den ausgewählten Messtyp gültigen Modussymbole werden im unteren Teil des
Displays angezeigt. Wenn ein Modus aktiv ist, wird das betreffende Symbol umrahmt.
FLIR CM85 BEDIENUNGSANLEITUNG Document Identifier: CM85‐de‐DE_AB
