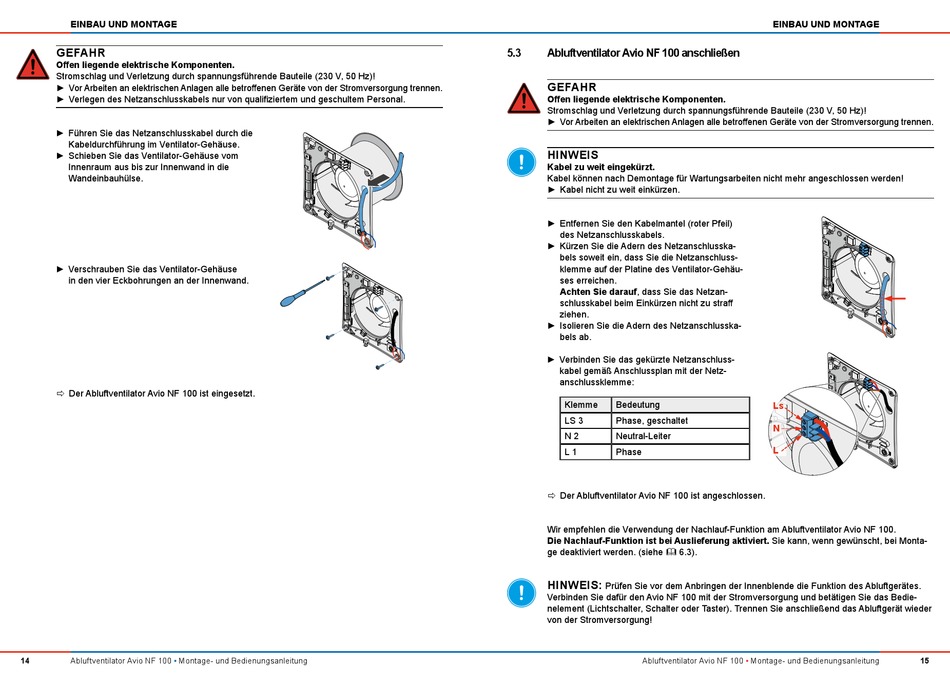

EINBAU UND MONTAGE
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung trennen.
► Verlegen des Netzanschlusskabels nur von qualifiziertem und geschultem Personal.
► Führen Sie das Netzanschlusskabel durch die
Kabeldurchführung im Ventilator-Gehäuse.
► Schieben Sie das Ventilator-Gehäuse vom
Innenraum aus bis zur Innenwand in die
Wandeinbauhülse.
► Verschrauben Sie das Ventilator-Gehäuse
in den vier Eckbohrungen an der Innenwand.
Der Abluftventilator Avio NF 100 ist eingesetzt.
Ö
14
Abluftventilator Avio NF 100
•
Montage- und Bedienungsanleitung
5.3
Abluftventilator Avio NF 100 anschließen
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung trennen.
HINWEIS
Kabel zu weit eingekürzt.
Kabel können nach Demontage für Wartungsarbeiten nicht mehr angeschlossen werden!
► Kabel nicht zu weit einkürzen.
► Entfernen Sie den Kabelmantel (roter Pfeil)
des Netzanschlusskabels.
► Kürzen Sie die Adern des Netzanschlusska-
bels soweit ein, dass Sie die Netzanschluss-
klemme auf der Platine des Ventilator-Gehäu-
ses erreichen.
Achten Sie darauf, dass Sie das Netzan-
schlusskabel beim Einkürzen nicht zu straff
ziehen.
► Isolieren Sie die Adern des Netzanschlusska-
bels ab.
► Verbinden Sie das gekürzte Netzanschluss-
kabel gemäß Anschlussplan mit der Netz-
anschlussklemme:
Klemme
Bedeutung
LS 3
Phase, geschaltet
N 2
Neutral-Leiter
L 1
Phase
Der Abluftventilator Avio NF 100 ist angeschlossen.
Ö
Wir empfehlen die Verwendung der Nachlauf-Funktion am Abluftventilator Avio NF 100.
Die Nachlauf-Funktion ist bei Auslieferung aktiviert. Sie kann, wenn gewünscht, bei Monta-
ge deaktiviert werden. (siehe 6.3).
HINWEIS:
Prüfen Sie vor dem Anbringen der Innenblende die Funktion des Abluftgerätes.
Verbinden Sie dafür den Avio NF 100 mit der Stromversorgung und betätigen Sie das Bedie-
nelement (Lichtschalter, Schalter oder Taster). Trennen Sie anschließend das Abluftgerät wieder
von der Stromversorgung!
Abluftventilator Avio NF 100
EINBAU UND MONTAGE
Ls
N
L
15
•
Montage- und Bedienungsanleitung
