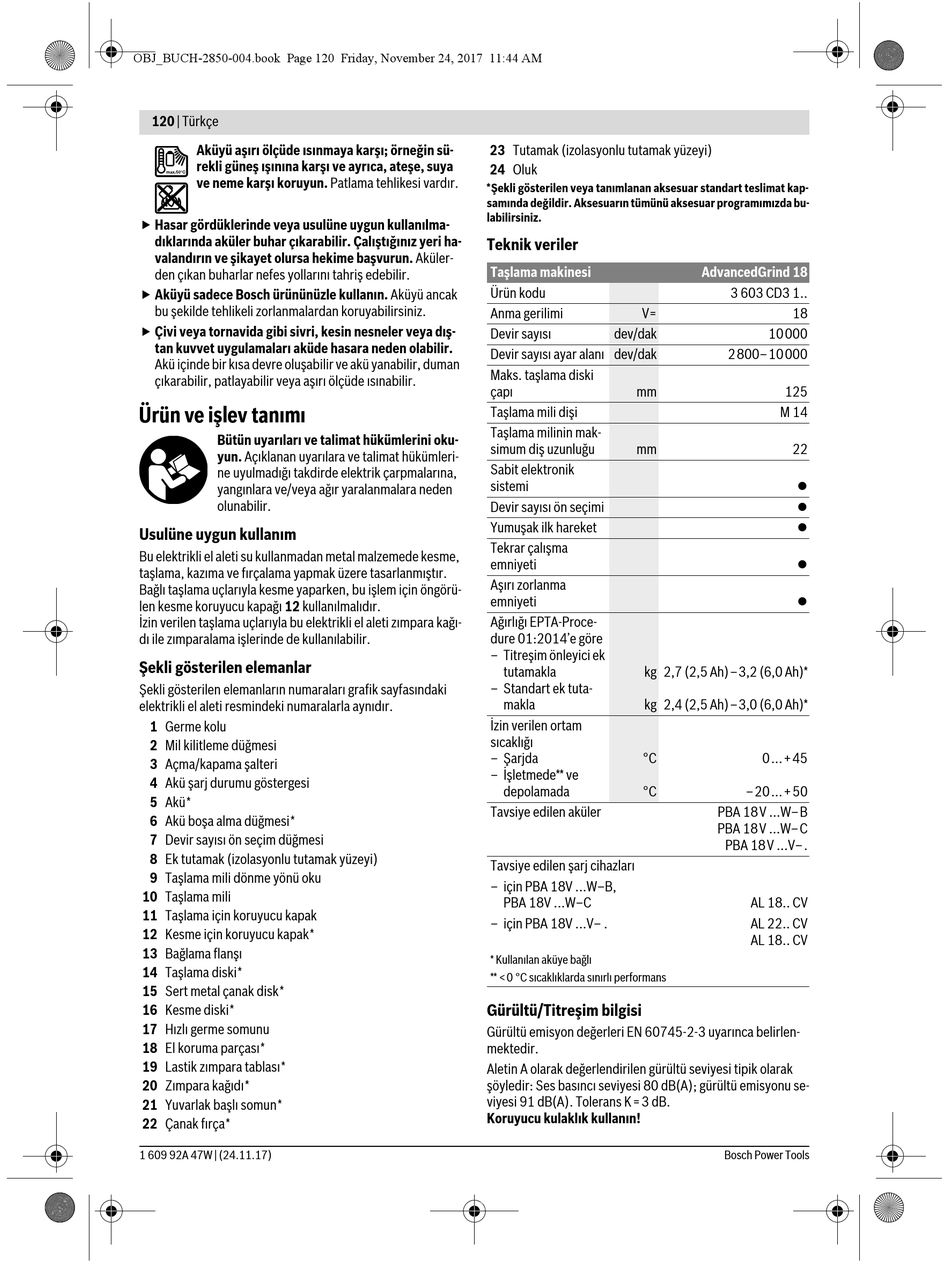

Bosch AdvancedGrind 18 Originalbetriebsanleitung Seite 120

OBJ_BUCH-2850-004.book Page 120 Friday, November 24, 2017 11:44 AM
120 | Türkçe
Aküyü aşırı ölçüde ısınmaya karşı; örneğin sü-
rekli güneş ışınına karşı ve ayrıca, ateşe, suya
ve neme karşı koruyun. Patlama tehlikesi vardır.
 Hasar gördüklerinde veya usulüne uygun kullanılma-
dıklarında aküler buhar çıkarabilir. Çalıştığınız yeri ha-
valandırın ve şikayet olursa hekime başvurun. Aküler-
den çıkan buharlar nefes yollarını tahriş edebilir.
 Aküyü sadece Bosch ürününüzle kullanın. Aküyü ancak
bu şekilde tehlikeli zorlanmalardan koruyabilirsiniz.
 Çivi veya tornavida gibi sivri, kesin nesneler veya dış-
tan kuvvet uygulamaları aküde hasara neden olabilir.
Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman
çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
Ürün ve işlev tanımı
Bütün uyarıları ve talimat hükümlerini oku-
yun. Açıklanan uyarılara ve talimat hükümleri-
ne uyulmadığı takdirde elektrik çarpmalarına,
yangınlara ve/veya ağır yaralanmalara neden
olunabilir.
Usulüne uygun kullanım
Bu elektrikli el aleti su kullanmadan metal malzemede kesme,
taşlama, kazıma ve fırçalama yapmak üzere tasarlanmıştır.
Bağlı taşlama uçlarıyla kesme yaparken, bu işlem için öngörü-
len kesme koruyucu kapağı 12 kullanılmalıdır.
İzin verilen taşlama uçlarıyla bu elektrikli el aleti zımpara kağı-
dı ile zımparalama işlerinde de kullanılabilir.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti resmindeki numaralarla aynıdır.
1 Germe kolu
2 Mil kilitleme düğmesi
3 Açma/kapama şalteri
4 Akü şarj durumu göstergesi
5 Akü*
6 Akü boşa alma düğmesi*
7 Devir sayısı ön seçim düğmesi
8 Ek tutamak (izolasyonlu tutamak yüzeyi)
9 Taşlama mili dönme yönü oku
10 Taşlama mili
11 Taşlama için koruyucu kapak
12 Kesme için koruyucu kapak*
13 Bağlama flanşı
14 Taşlama diski*
15 Sert metal çanak disk*
16 Kesme diski*
17 Hızlı germe somunu
18 El koruma parçası*
19 Lastik zımpara tablası*
20 Zımpara kağıdı*
21 Yuvarlak başlı somun*
22 Çanak fırça*
1 609 92A 47W | (24.11.17)
23 Tutamak (izolasyonlu tutamak yüzeyi)
24 Oluk
*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-
samında değildir. Aksesuarın tümünü aksesuar programımızda bu-
labilirsiniz.
Teknik veriler
Taşlama makinesi
Ürün kodu
Anma gerilimi V=
Devir sayısı dev/dak
Devir sayısı ayar alanı dev/dak
Maks. taşlama diski
çapı mm
Taşlama mili dişi
Taşlama milinin mak-
simum diş uzunluğu mm
Sabit elektronik
sistemi
Devir sayısı ön seçimi
Yumuşak ilk hareket
Tekrar çalışma
emniyeti
Aşırı zorlanma
emniyeti
Ağırlığı EPTA-Proce-
dure 01:2014'e göre
– Titreşim önleyici ek
tutamakla kg 2,7 (2,5 Ah)–3,2 (6,0 Ah)*
– Standart ek tuta-
makla kg 2,4 (2,5 Ah)–3,0 (6,0 Ah)*
İzin verilen ortam
sıcaklığı
– Şarjda °C
– İşletmede** ve
depolamada °C
Tavsiye edilen aküler
Tavsiye edilen şarj cihazları
– için PBA 18V ...W–B,
PBA 18V ...W–C
– için PBA 18V ...V– .
* Kullanılan aküye bağlı
** <0 °C sıcaklıklarda sınırlı performans
Gürültü/Titreşim bilgisi
Gürültü emisyon değerleri EN 60745-2-3 uyarınca belirlen-
mektedir.
Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak
şöyledir: Ses basıncı seviyesi 80 dB(A); gürültü emisyonu se-
viyesi 91 dB(A). Tolerans K=3 dB.
Koruyucu kulaklık kullanın!
AdvancedGrind 18
3 603 CD3 1..
18
10000
2800–10000
125
M 14
22





0...+45
–20...+50
PBA 18V ...W–B
PBA 18V ...W–C
PBA 18V ...V–.
AL 18.. CV
AL 22.. CV
AL 18.. CV
Bosch Power Tools
