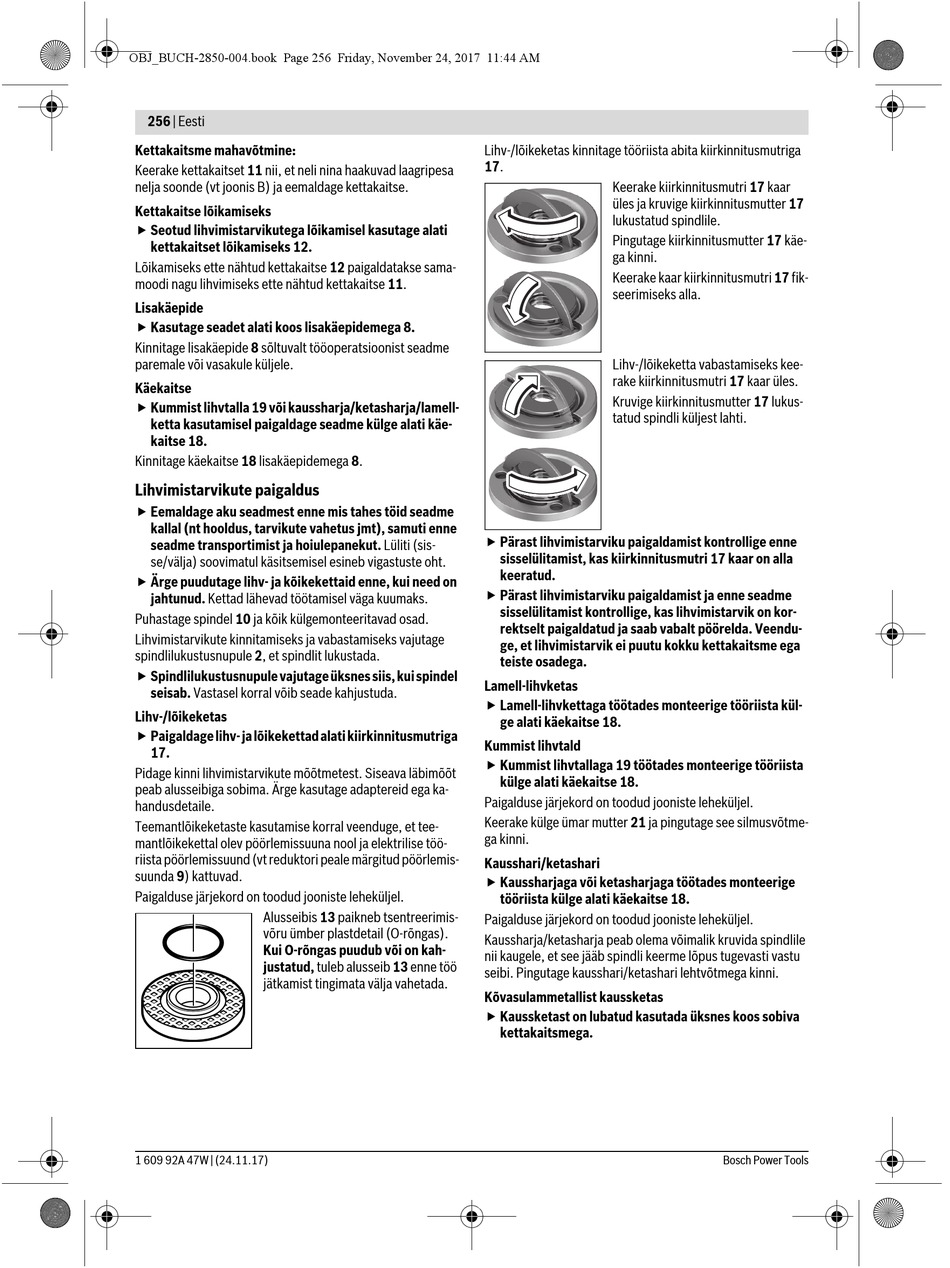

256 | Eesti
Kettakaitsme mahavõtmine:
Keerake kettakaitset 11 nii, et neli nina haakuvad laagripesa
nelja soonde (vt joonis B) ja eemaldage kettakaitse.
Kettakaitse lõikamiseks
 Seotud lihvimistarvikutega lõikamisel kasutage alati
kettakaitset lõikamiseks 12.
Lõikamiseks ette nähtud kettakaitse 12 paigaldatakse sama-
moodi nagu lihvimiseks ette nähtud kettakaitse 11.
Lisakäepide
 Kasutage seadet alati koos lisakäepidemega 8.
Kinnitage lisakäepide 8 sõltuvalt tööoperatsioonist seadme
paremale või vasakule küljele.
Käekaitse
 Kummist lihvtalla 19 või kaussharja/ketasharja/lamell-
ketta kasutamisel paigaldage seadme külge alati käe-
kaitse 18.
Kinnitage käekaitse 18 lisakäepidemega 8.
Lihvimistarvikute paigaldus
 Eemaldage aku seadmest enne mis tahes töid seadme
kallal (nt hooldus, tarvikute vahetus jmt), samuti enne
seadme transportimist ja hoiulepanekut. Lüliti (sis-
se/välja) soovimatul käsitsemisel esineb vigastuste oht.
 Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud. Kettad lähevad töötamisel väga kuumaks.
Puhastage spindel 10 ja kõik külgemonteeritavad osad.
Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule 2, et spindlit lukustada.
 Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab. Vastasel korral võib seade kahjustuda.
Lihv-/lõikeketas
 Paigaldage lihv- ja lõikekettad alati kiirkinnitusmutriga
17.
Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt
peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-
handusdetaile.
Teemantlõikeketaste kasutamise korral veenduge, et tee-
mantlõikekettal olev pöörlemissuuna nool ja elektrilise töö-
riista pöörlemissuund (vt reduktori peale märgitud pöörlemis-
suunda 9) kattuvad.
Paigalduse järjekord on toodud jooniste leheküljel.
Alusseibis 13 paikneb tsentreerimis-
võru ümber plastdetail (O-rõngas).
Kui O-rõngas puudub või on kah-
justatud, tuleb alusseib 13 enne töö
jätkamist tingimata välja vahetada.
1 609 92A 47W | (24.11.17)
Lihv-/lõikeketas kinnitage tööriista abita kiirkinnitusmutriga
17.
Keerake kiirkinnitusmutri 17 kaar
üles ja kruvige kiirkinnitusmutter 17
lukustatud spindlile.
Pingutage kiirkinnitusmutter 17 käe-
ga kinni.
Keerake kaar kiirkinnitusmutri 17 fik-
seerimiseks alla.
Lihv-/lõikeketta vabastamiseks kee-
rake kiirkinnitusmutri 17 kaar üles.
Kruvige kiirkinnitusmutter 17 lukus-
tatud spindli küljest lahti.
 Pärast lihvimistarviku paigaldamist kontrollige enne
sisselülitamist, kas kiirkinnitusmutri 17 kaar on alla
keeratud.
 Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.
Lamell-lihvketas
 Lamell-lihvkettaga töötades monteerige tööriista kül-
ge alati käekaitse 18.
Kummist lihvtald
 Kummist lihvtallaga 19 töötades monteerige tööriista
külge alati käekaitse 18.
Paigalduse järjekord on toodud jooniste leheküljel.
Keerake külge ümar mutter 21 ja pingutage see silmusvõtme-
ga kinni.
Kausshari/ketashari
 Kaussharjaga või ketasharjaga töötades monteerige
tööriista külge alati käekaitse 18.
Paigalduse järjekord on toodud jooniste leheküljel.
Kaussharja/ketasharja peab olema võimalik kruvida spindlile
nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu
seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.
Kõvasulammetallist kaussketas
 Kaussketast on lubatud kasutada üksnes koos sobiva
kettakaitsmega.
