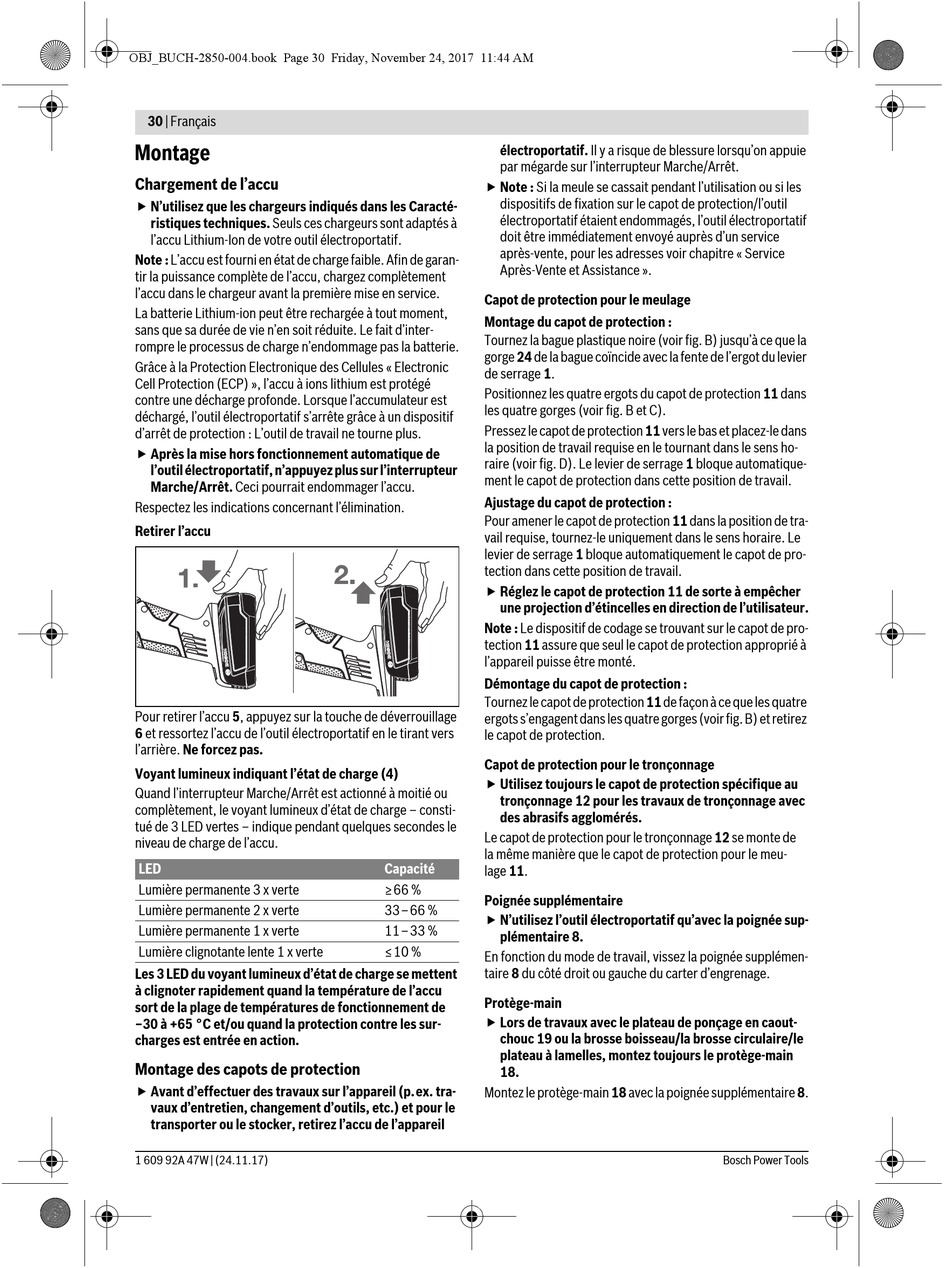

OBJ_BUCH-2850-004.book Page 30 Friday, November 24, 2017 11:44 AM
30 | Français
Montage
Chargement de l'accu
 N'utilisez que les chargeurs indiqués dans les Caracté-
ristiques techniques. Seuls ces chargeurs sont adaptés à
l'accu Lithium-Ion de votre outil électroportatif.
Note : L'accu est fourni en état de charge faible. Afin de garan-
tir la puissance complète de l'accu, chargez complètement
l'accu dans le chargeur avant la première mise en service.
La batterie Lithium-ion peut être rechargée à tout moment,
sans que sa durée de vie n'en soit réduite. Le fait d'inter-
rompre le processus de charge n'endommage pas la batterie.
Grâce à la Protection Electronique des Cellules « Electronic
Cell Protection (ECP) », l'accu à ions lithium est protégé
contre une décharge profonde. Lorsque l'accumulateur est
déchargé, l'outil électroportatif s'arrête grâce à un dispositif
d'arrêt de protection : L'outil de travail ne tourne plus.
 Après la mise hors fonctionnement automatique de
l'outil électroportatif, n'appuyez plus sur l'interrupteur
Marche/Arrêt. Ceci pourrait endommager l'accu.
Respectez les indications concernant l'élimination.
Retirer l'accu
Pour retirer l'accu 5, appuyez sur la touche de déverrouillage
6 et ressortez l'accu de l'outil électroportatif en le tirant vers
l'arrière. Ne forcez pas.
Voyant lumineux indiquant l'état de charge (4)
Quand l'interrupteur Marche/Arrêt est actionné à moitié ou
complètement, le voyant lumineux d'état de charge – consti-
tué de 3 LED vertes – indique pendant quelques secondes le
niveau de charge de l'accu.
LED
Lumière permanente 3 x verte
Lumière permanente 2 x verte
Lumière permanente 1 x verte
Lumière clignotante lente 1 x verte
Les 3 LED du voyant lumineux d'état de charge se mettent
à clignoter rapidement quand la température de l'accu
sort de la plage de températures de fonctionnement de
–30 à +65 °C et/ou quand la protection contre les sur-
charges est entrée en action.
Montage des capots de protection
 Avant d'effectuer des travaux sur l'appareil (p.ex. tra-
vaux d'entretien, changement d'outils, etc.) et pour le
transporter ou le stocker, retirez l'accu de l'appareil
1 609 92A 47W | (24.11.17)
électroportatif. Il y a risque de blessure lorsqu'on appuie
par mégarde sur l'interrupteur Marche/Arrêt.
 Note : Si la meule se cassait pendant l'utilisation ou si les
dispositifs de fixation sur le capot de protection/l'outil
électroportatif étaient endommagés, l'outil électroportatif
doit être immédiatement envoyé auprès d'un service
après-vente, pour les adresses voir chapitre « Service
Après-Vente et Assistance ».
Capot de protection pour le meulage
Montage du capot de protection :
Tournez la bague plastique noire (voir fig. B) jusqu'à ce que la
gorge 24 de la bague coïncide avec la fente de l'ergot du levier
de serrage 1.
Positionnez les quatre ergots du capot de protection 11 dans
les quatre gorges (voir fig. B et C).
Pressez le capot de protection 11 vers le bas et placez-le dans
la position de travail requise en le tournant dans le sens ho-
raire (voir fig. D). Le levier de serrage 1 bloque automatique-
ment le capot de protection dans cette position de travail.
Ajustage du capot de protection :
Pour amener le capot de protection 11 dans la position de tra-
vail requise, tournez-le uniquement dans le sens horaire. Le
levier de serrage 1 bloque automatiquement le capot de pro-
tection dans cette position de travail.
 Réglez le capot de protection 11 de sorte à empêcher
une projection d'étincelles en direction de l'utilisateur.
Note : Le dispositif de codage se trouvant sur le capot de pro-
tection 11 assure que seul le capot de protection approprié à
l'appareil puisse être monté.
Démontage du capot de protection :
Tournez le capot de protection 11 de façon à ce que les quatre
ergots s'engagent dans les quatre gorges (voir fig. B) et retirez
le capot de protection.
Capot de protection pour le tronçonnage
 Utilisez toujours le capot de protection spécifique au
tronçonnage 12 pour les travaux de tronçonnage avec
des abrasifs agglomérés.
Le capot de protection pour le tronçonnage 12 se monte de
la même manière que le capot de protection pour le meu-
Capacité
lage 11.
≥66 %
Poignée supplémentaire
33–66 %
 N'utilisez l'outil électroportatif qu'avec la poignée sup-
11–33 %
plémentaire 8.
≤10 %
En fonction du mode de travail, vissez la poignée supplémen-
taire 8 du côté droit ou gauche du carter d'engrenage.
Protège-main
 Lors de travaux avec le plateau de ponçage en caout-
chouc 19 ou la brosse boisseau/la brosse circulaire/le
plateau à lamelles, montez toujours le protège-main
18.
Montez le protège-main 18 avec la poignée supplémentaire 8.
Bosch Power Tools
