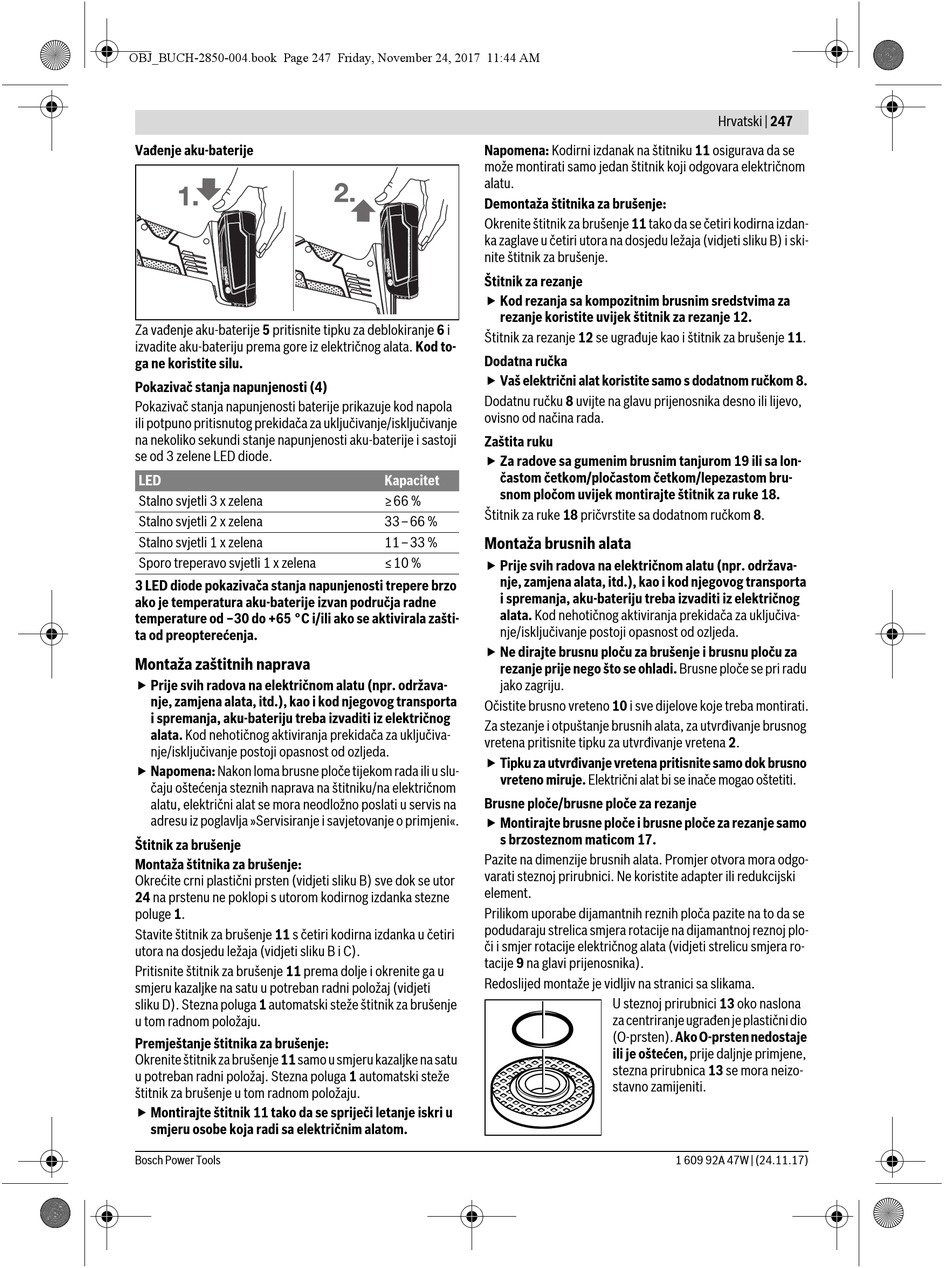

Vađenje aku-baterije
Za vađenje aku-baterije 5 pritisnite tipku za deblokiranje 6 i
izvadite aku-bateriju prema gore iz električnog alata. Kod to-
ga ne koristite silu.
Pokazivač stanja napunjenosti (4)
Pokazivač stanja napunjenosti baterije prikazuje kod napola
ili potpuno pritisnutog prekidača za uključivanje/isključivanje
na nekoliko sekundi stanje napunjenosti aku-baterije i sastoji
se od 3 zelene LED diode.
LED
Stalno svjetli 3 x zelena
Stalno svjetli 2 x zelena
Stalno svjetli 1 x zelena
Sporo treperavo svjetli 1 x zelena
3 LED diode pokazivača stanja napunjenosti trepere brzo
ako je temperatura aku-baterije izvan područja radne
temperature od –30 do +65 °C i/ili ako se aktivirala zašti-
ta od preopterećenja.
Montaža zaštitnih naprava
 Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata. Kod nehotičnog aktiviranja prekidača za uključiva-
nje/isključivanje postoji opasnost od ozljeda.
 Napomena: Nakon loma brusne ploče tijekom rada ili u slu-
čaju oštećenja steznih naprava na štitniku/na električnom
alatu, električni alat se mora neodložno poslati u servis na
adresu iz poglavlja »Servisiranje i savjetovanje o primjeni«.
Štitnik za brušenje
Montaža štitnika za brušenje:
Okrećite crni plastični prsten (vidjeti sliku B) sve dok se utor
24 na prstenu ne poklopi s utorom kodirnog izdanka stezne
poluge 1.
Stavite štitnik za brušenje 11 s četiri kodirna izdanka u četiri
utora na dosjedu ležaja (vidjeti sliku B i C).
Pritisnite štitnik za brušenje 11 prema dolje i okrenite ga u
smjeru kazaljke na satu u potreban radni položaj (vidjeti
sliku D). Stezna poluga 1 automatski steže štitnik za brušenje
u tom radnom položaju.
Premještanje štitnika za brušenje:
Okrenite štitnik za brušenje 11 samo u smjeru kazaljke na satu
u potreban radni položaj. Stezna poluga 1 automatski steže
štitnik za brušenje u tom radnom položaju.
 Montirajte štitnik 11 tako da se spriječi letanje iskri u
smjeru osobe koja radi sa električnim alatom.
Bosch Power Tools
Napomena: Kodirni izdanak na štitniku 11 osigurava da se
može montirati samo jedan štitnik koji odgovara električnom
alatu.
Demontaža štitnika za brušenje:
Okrenite štitnik za brušenje 11 tako da se četiri kodirna izdan-
ka zaglave u četiri utora na dosjedu ležaja (vidjeti sliku B) i ski-
nite štitnik za brušenje.
Štitnik za rezanje
 Kod rezanja sa kompozitnim brusnim sredstvima za
rezanje koristite uvijek štitnik za rezanje 12.
Štitnik za rezanje 12 se ugrađuje kao i štitnik za brušenje 11.
Dodatna ručka
 Vaš električni alat koristite samo s dodatnom ručkom 8.
Dodatnu ručku 8 uvijte na glavu prijenosnika desno ili lijevo,
ovisno od načina rada.
Zaštita ruku
 Za radove sa gumenim brusnim tanjurom 19 ili sa lon-
častom četkom/pločastom četkom/lepezastom bru-
Kapacitet
snom pločom uvijek montirajte štitnik za ruke 18.
≥66 %
Štitnik za ruke 18 pričvrstite sa dodatnom ručkom 8.
33–66 %
11–33 % Montaža brusnih alata
≤10 %  Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata. Kod nehotičnog aktiviranja prekidača za uključiva-
nje/isključivanje postoji opasnost od ozljeda.
 Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi. Brusne ploče se pri radu
jako zagriju.
Očistite brusno vreteno 10 i sve dijelove koje treba montirati.
Za stezanje i otpuštanje brusnih alata, za utvrđivanje brusnog
vretena pritisnite tipku za utvrđivanje vretena 2.
 Tipku za utvrđivanje vretena pritisnite samo dok brusno
vreteno miruje. Električni alat bi se inače mogao oštetiti.
Brusne ploče/brusne ploče za rezanje
 Montirajte brusne ploče i brusne ploče za rezanje samo
s brzosteznom maticom 17.
Pazite na dimenzije brusnih alata. Promjer otvora mora odgo-
varati steznoj prirubnici. Ne koristite adapter ili redukcijski
element.
Prilikom uporabe dijamantnih reznih ploča pazite na to da se
podudaraju strelica smjera rotacije na dijamantnoj reznoj plo-
či i smjer rotacije električnog alata (vidjeti strelicu smjera ro-
tacije 9 na glavi prijenosnika).
Redoslijed montaže je vidljiv na stranici sa slikama.
Hrvatski | 247
U steznoj prirubnici 13 oko naslona
za centriranje ugrađen je plastični dio
(O-prsten). Ako O-prsten nedostaje
ili je oštećen, prije daljnje primjene,
stezna prirubnica 13 se mora neizo-
stavno zamijeniti.
