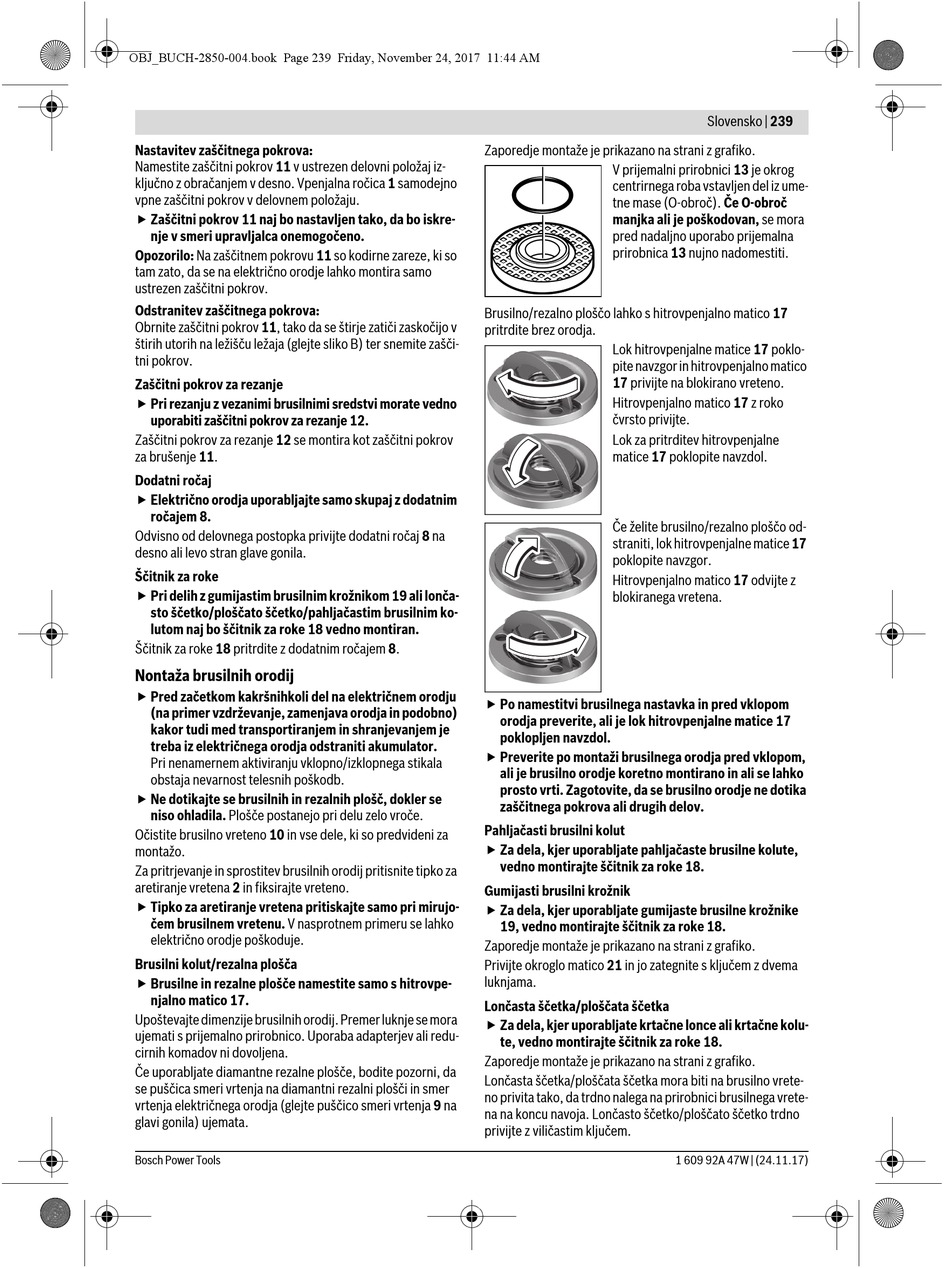

Nastavitev zaščitnega pokrova:
Namestite zaščitni pokrov 11 v ustrezen delovni položaj iz-
ključno z obračanjem v desno. Vpenjalna ročica 1 samodejno
vpne zaščitni pokrov v delovnem položaju.
 Zaščitni pokrov 11 naj bo nastavljen tako, da bo iskre-
nje v smeri upravljalca onemogočeno.
Opozorilo: Na zaščitnem pokrovu 11 so kodirne zareze, ki so
tam zato, da se na električno orodje lahko montira samo
ustrezen zaščitni pokrov.
Odstranitev zaščitnega pokrova:
Obrnite zaščitni pokrov 11, tako da se štirje zatiči zaskočijo v
štirih utorih na ležišču ležaja (glejte sliko B) ter snemite zašči-
tni pokrov.
Zaščitni pokrov za rezanje
 Pri rezanju z vezanimi brusilnimi sredstvi morate vedno
uporabiti zaščitni pokrov za rezanje 12.
Zaščitni pokrov za rezanje 12 se montira kot zaščitni pokrov
za brušenje 11.
Dodatni ročaj
 Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 8.
Odvisno od delovnega postopka privijte dodatni ročaj 8 na
desno ali levo stran glave gonila.
Ščitnik za roke
 Pri delih z gumijastim brusilnim krožnikom 19 ali lonča-
sto ščetko/ploščato ščetko/pahljačastim brusilnim ko-
lutom naj bo ščitnik za roke 18 vedno montiran.
Ščitnik za roke 18 pritrdite z dodatnim ročajem 8.
Nontaža brusilnih orodij
 Pred začetkom kakršnihkoli del na električnem orodju
(na primer vzdrževanje, zamenjava orodja in podobno)
kakor tudi med transportiranjem in shranjevanjem je
treba iz električnega orodja odstraniti akumulator.
Pri nenamernem aktiviranju vklopno/izklopnega stikala
obstaja nevarnost telesnih poškodb.
 Ne dotikajte se brusilnih in rezalnih plošč, dokler se
niso ohladila. Plošče postanejo pri delu zelo vroče.
Očistite brusilno vreteno 10 in vse dele, ki so predvideni za
montažo.
Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za
aretiranje vretena 2 in fiksirajte vreteno.
 Tipko za aretiranje vretena pritiskajte samo pri mirujo-
čem brusilnem vretenu. V nasprotnem primeru se lahko
električno orodje poškoduje.
Brusilni kolut/rezalna plošča
 Brusilne in rezalne plošče namestite samo s hitrovpe-
njalno matico 17.
Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora
ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu-
cirnih komadov ni dovoljena.
Če uporabljate diamantne rezalne plošče, bodite pozorni, da
se puščica smeri vrtenja na diamantni rezalni plošči in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja 9 na
glavi gonila) ujemata.
Bosch Power Tools
Zaporedje montaže je prikazano na strani z grafiko.
V prijemalni prirobnici 13 je okrog
centrirnega roba vstavljen del iz ume-
tne mase (O-obroč). Če O-obroč
manjka ali je poškodovan, se mora
pred nadaljno uporabo prijemalna
prirobnica 13 nujno nadomestiti.
Brusilno/rezalno ploščo lahko s hitrovpenjalno matico 17
pritrdite brez orodja.
Lok hitrovpenjalne matice 17 poklo-
pite navzgor in hitrovpenjalno matico
17 privijte na blokirano vreteno.
Hitrovpenjalno matico 17 z roko
čvrsto privijte.
Lok za pritrditev hitrovpenjalne
matice 17 poklopite navzdol.
Če želite brusilno/rezalno ploščo od-
straniti, lok hitrovpenjalne matice 17
poklopite navzgor.
Hitrovpenjalno matico 17 odvijte z
blokiranega vretena.
 Po namestitvi brusilnega nastavka in pred vklopom
orodja preverite, ali je lok hitrovpenjalne matice 17
poklopljen navzdol.
 Preverite po montaži brusilnega orodja pred vklopom,
ali je brusilno orodje koretno montirano in ali se lahko
prosto vrti. Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.
Pahljačasti brusilni kolut
 Za dela, kjer uporabljate pahljačaste brusilne kolute,
vedno montirajte ščitnik za roke 18.
Gumijasti brusilni krožnik
 Za dela, kjer uporabljate gumijaste brusilne krožnike
19, vedno montirajte ščitnik za roke 18.
Zaporedje montaže je prikazano na strani z grafiko.
Privijte okroglo matico 21 in jo zategnite s ključem z dvema
luknjama.
Lončasta ščetka/ploščata ščetka
 Za dela, kjer uporabljate krtačne lonce ali krtačne kolu-
te, vedno montirajte ščitnik za roke 18.
Zaporedje montaže je prikazano na strani z grafiko.
Lončasta ščetka/ploščata ščetka mora biti na brusilno vrete-
no privita tako, da trdno nalega na prirobnici brusilnega vrete-
na na koncu navoja. Lončasto ščetko/ploščato ščetko trdno
privijte z viličastim ključem.
