• Setzen Sie die Schaltlogik in das an der Wand befestigte Relaisteil ein.
Achten Sie darauf, dass die Beschriftungen und das Display lesbar sind und
nicht verkehrt herum eingesetzt wird. Ansonsten sind die Teile nicht richtig
kontaktiert. Die Schaltsignale werden über drei Kontakte von der Logik auf
das Relaisteil übertragen.

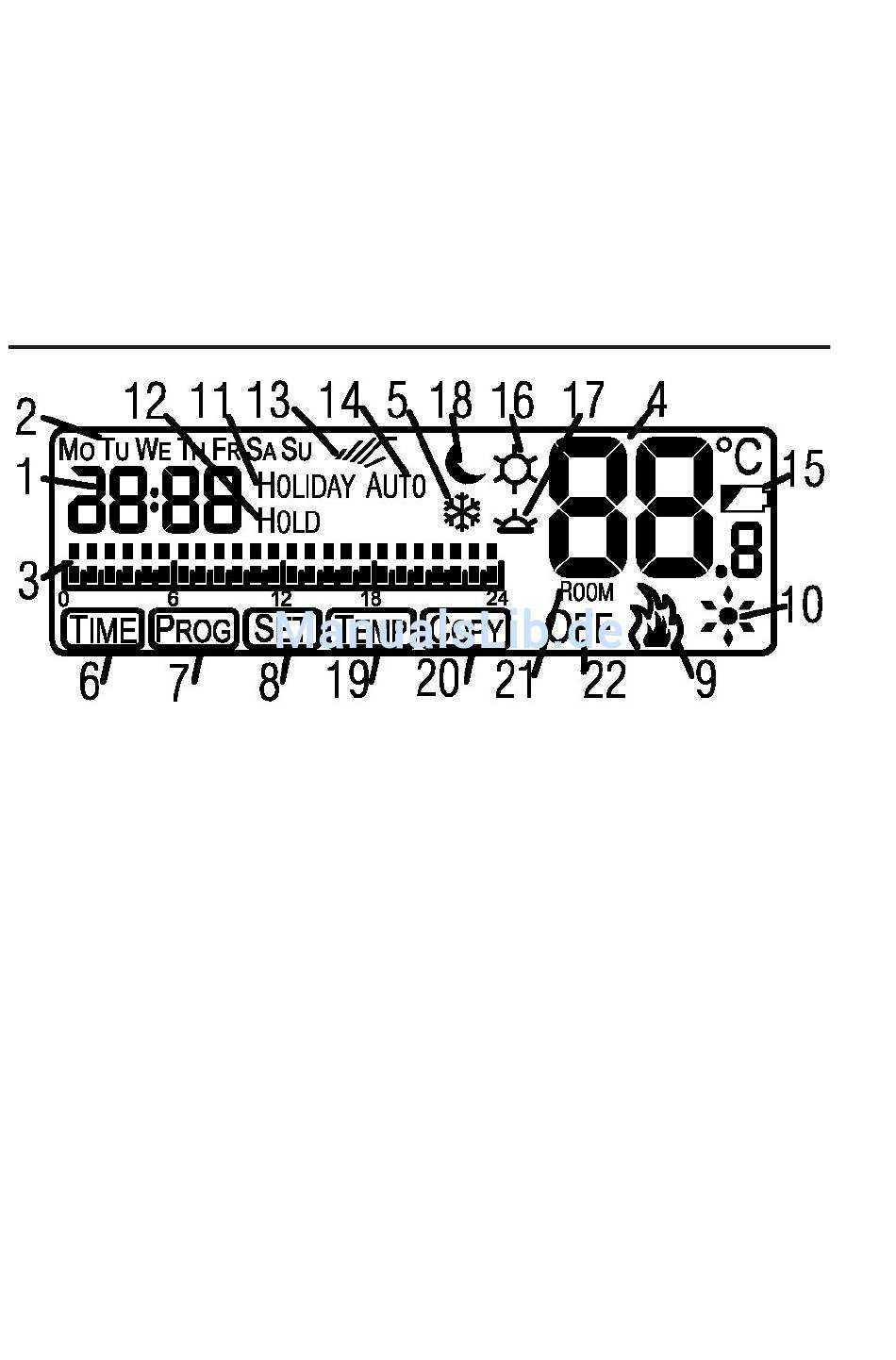

8. Bedienelemente

1 Uhrzeit
2 Wochentag
3 Tagesprogramm
4 Temperatureinstellung
5 Frostschutz-Symbol
6 Uhrzeiteinstellungs-Symbol
7 Programmeinstellungs-Symbol
8 Funktionseinstellungs-Symbol
9 Kontrolle „Heizen"
10 Kontrolle „Kühlen"
11 Urlaubsmodus
12 HOLD-Symbol
13 Symbol für einen manuellen Eingriff
14 AUTO-Einstellung
15 Batterie-Symbol
16 Comfort-Einstellung
17 Semi-Comfort-Einstellung
18 Economy-Einstellung
19 TEMPeratur Einstellung
20 COPY-Funktion
21 Raumtemperatur-Symbol
22 Aus
