Heizung
Kühlung

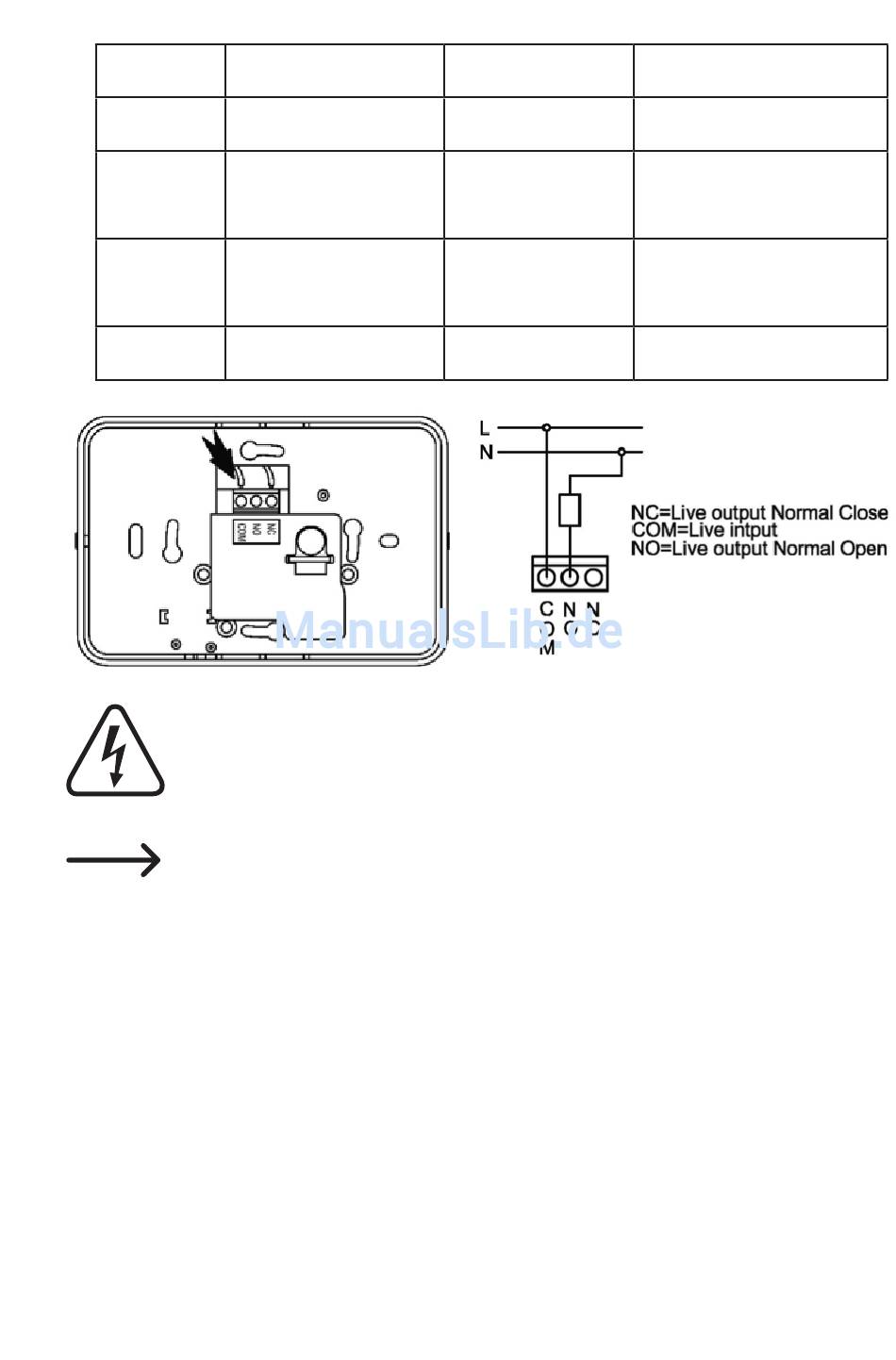

Vergewissern Sie sich über den korrekten Anschluss und die Be-
legung der einzelnen Litzen vor der Verdrahtung. Ziehen Sie ggf.
einen Fachmann hinzu.
Das Gerät benötigt keinen Schutzleiteranschluss. Schleifen Sie die-
sen ggf. durch.
• Öffnen Sie die Schrauben der Kontaktleiste und führen Sie die Drähte ein,
bis sich die Isolierung über der Kante der Kontaktfläche in der Klemme be-
findet. Ziehen Sie die Schrauben in dieser Position fest an. Können Sie die
Litze nicht weit genug in die Klemme einführen, prüfen Sie Länge und Dicke
der Aderendhülse. Nach der Montage kontrollieren Sie alle Schrauben und
ziehen Sie diese nach.
• Schrauben Sie die Abdeckung wieder vor die Kontaktleiste.
12
Ist Temperatur
> Soll Temperatur
< Soll Temperatur
> Soll Temperatur
< Soll Temperatur
Ausgang NO
OPEN - Öffnen
CLOSE -
Schließen
CLOSE -
Schließen
OPEN - Öffnen
Ausgang NC
CLOSE - Schließen
OPEN - Öffnen
OPEN - Öffnen
CLOSE - Schließen
