• Drücken Sie die Dübel ein, bis diese vollständig in der Wand verschwinden.
• Führen Sie das Kabel durch das Re-
laiteil und schrauben Sie dieses an die
Wand. Ziehen Sie die Schrauben aus-
reichend an. Der Pfeil „UP" muss dabei
zur Decke zeigen.

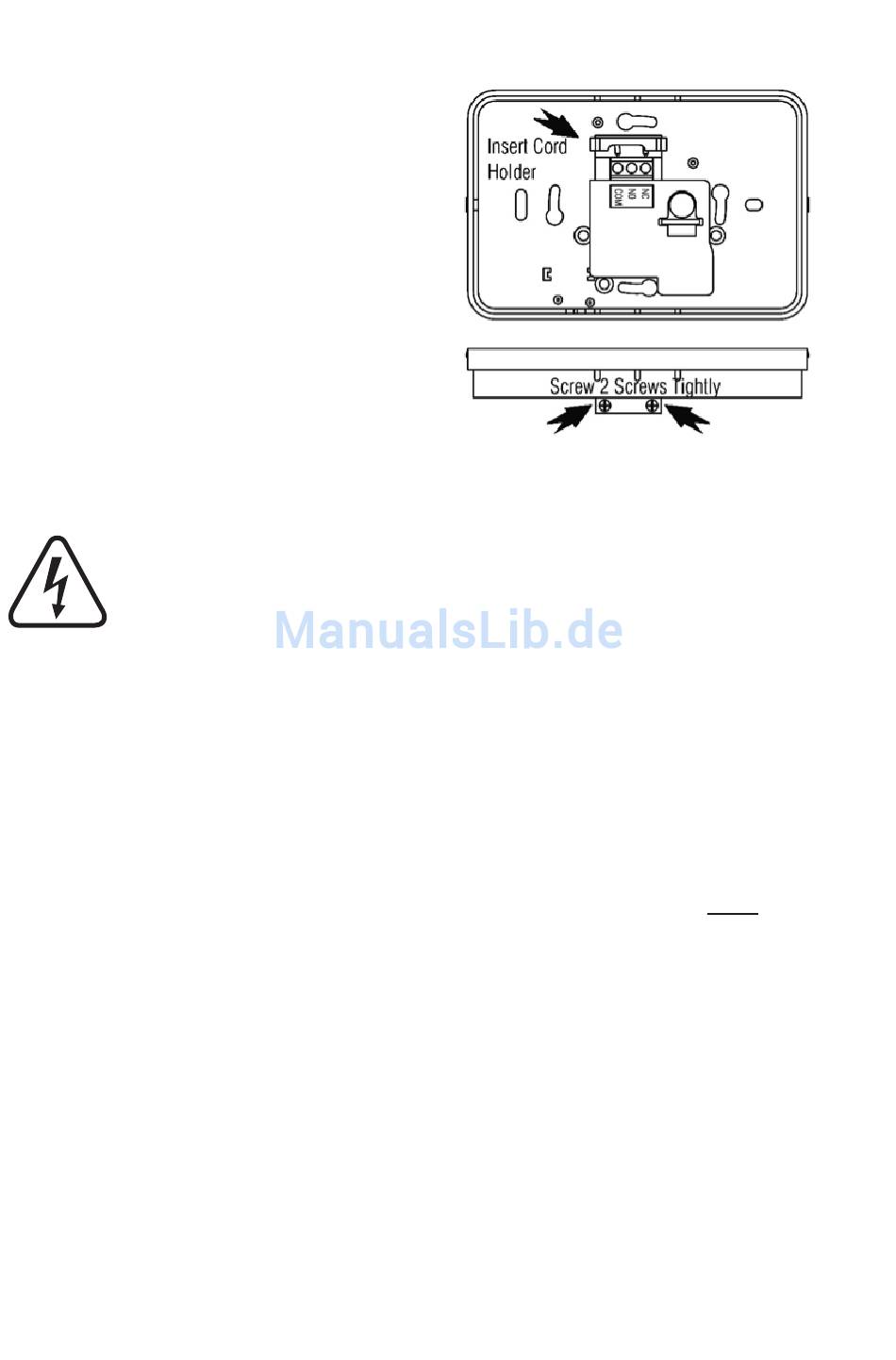

• Sorgen Sie für Zugentlastung der
Kabel im Gerät. Setzen Sie dazu die
Klemmung wieder ein und schrauben
Sie die beiden Schrauben gleichmäßig
wieder ein.
• Längen Sie die Litzen passend ab und entfernen Sie die Isolierung an den
vordersten 6 - 7 mm. Verletzen Sie dabei nicht die Adern.
Verwenden Sie für die elektrische Installation einen ausreichenden
Kabelquerschnitt für bis zu 8 A (1 - 2.5 mm
Kabel sind zu empfehlen. Bei der Nutzung starrer Leitungen kann
es zu Kabelbrüchen kommen. Benutzen Sie flexible Leitungen. Da-
bei müssen alle (nicht starren) Leitungen mit einer Aderendhülse
versehen sein. Überprüfen Sie die gekrimpten Kabelenden. Alle
Drähte einer Litze müssen von der Hülse umschlossen sein, um
den gesamten Kabelquerschnitt zu gewährleisten. Die Länge der
Aderendhülsenkontaktfläche sollte 6 - 7 mm betragen.
• Bestimmen Sie welche Kabel wie angeschlossen werden. Verbinden Sie
den COM-Ausgang mit der Phase und wahlweise NO oder NC über die zu
schaltende (Ohmsche) Last mit dem Nullleiter. Dabei wird der Ausgang NC
geschalten, sobald die Solltemperatur noch nicht erreicht ist. Der Ausgang
NC schaltet, sobald die Solltemperatur erreicht ist. Die Art der Schaltung ent-
nehmen Sie dem Datenblatt des zu schaltenden Geräts.
