MagicSpeed MS880

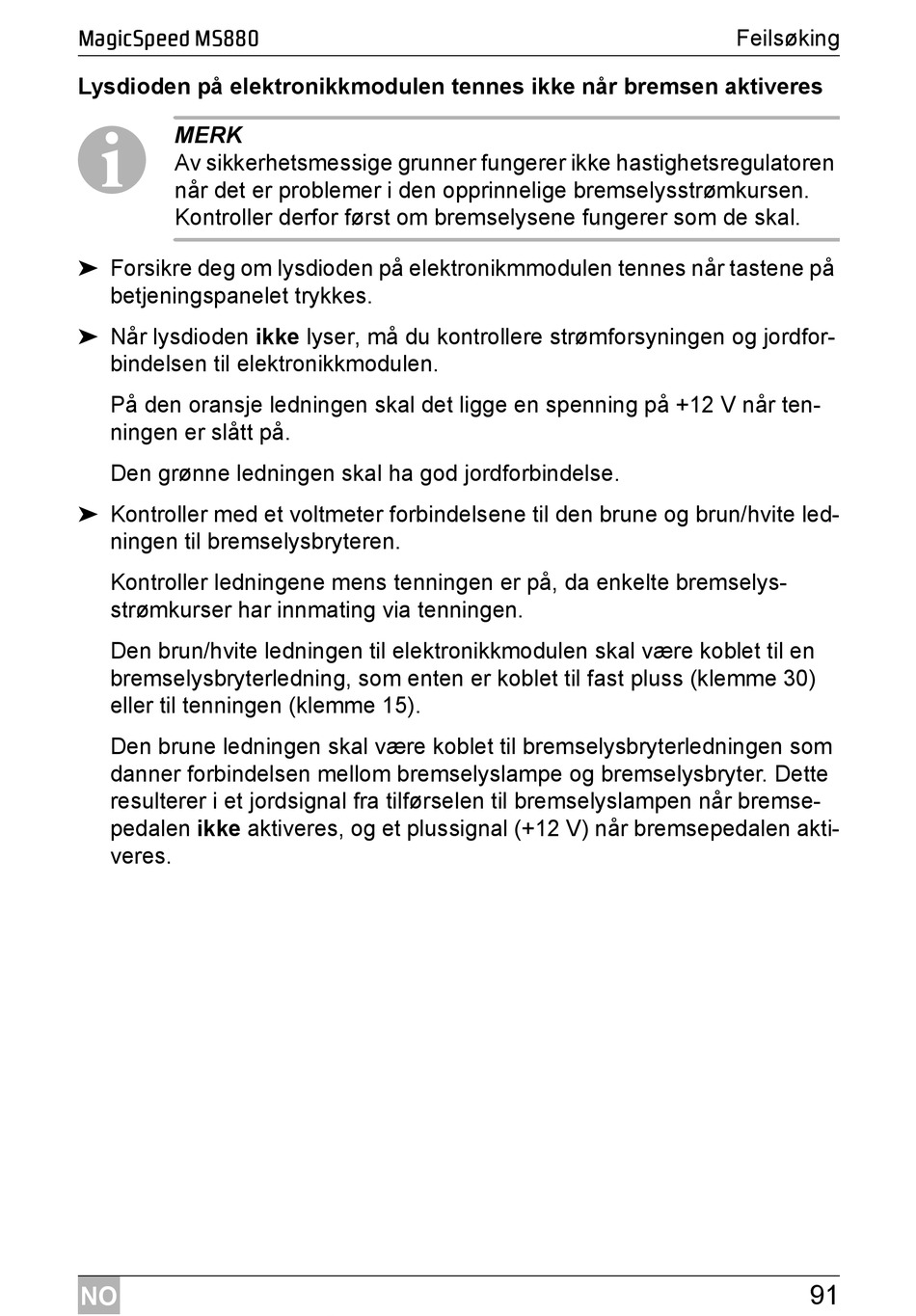

Lysdioden på elektronikkmodulen tennes ikke når bremsen aktiveres
MERK
I
Av sikkerhetsmessige grunner fungerer ikke hastighetsregulatoren
når det er problemer i den opprinnelige bremselysstrømkursen.
Kontroller derfor først om bremselysene fungerer som de skal.
➤ Forsikre deg om lysdioden på elektronikmmodulen tennes når tastene på
betjeningspanelet trykkes.
➤ Når lysdioden ikke lyser, må du kontrollere strømforsyningen og jordfor-
bindelsen til elektronikkmodulen.
På den oransje ledningen skal det ligge en spenning på +12 V når ten-
ningen er slått på.
Den grønne ledningen skal ha god jordforbindelse.
➤ Kontroller med et voltmeter forbindelsene til den brune og brun/hvite led-
ningen til bremselysbryteren.
Kontroller ledningene mens tenningen er på, da enkelte bremselys-
strømkurser har innmating via tenningen.
Den brun/hvite ledningen til elektronikkmodulen skal være koblet til en
bremselysbryterledning, som enten er koblet til fast pluss (klemme 30)
eller til tenningen (klemme 15).
Den brune ledningen skal være koblet til bremselysbryterledningen som
danner forbindelsen mellom bremselyslampe og bremselysbryter. Dette
resulterer i et jordsignal fra tilførselen til bremselyslampen når bremse-
pedalen ikke aktiveres, og et plussignal (+12 V) når bremsepedalen akti-
veres.
NO
Feilsøking
91
