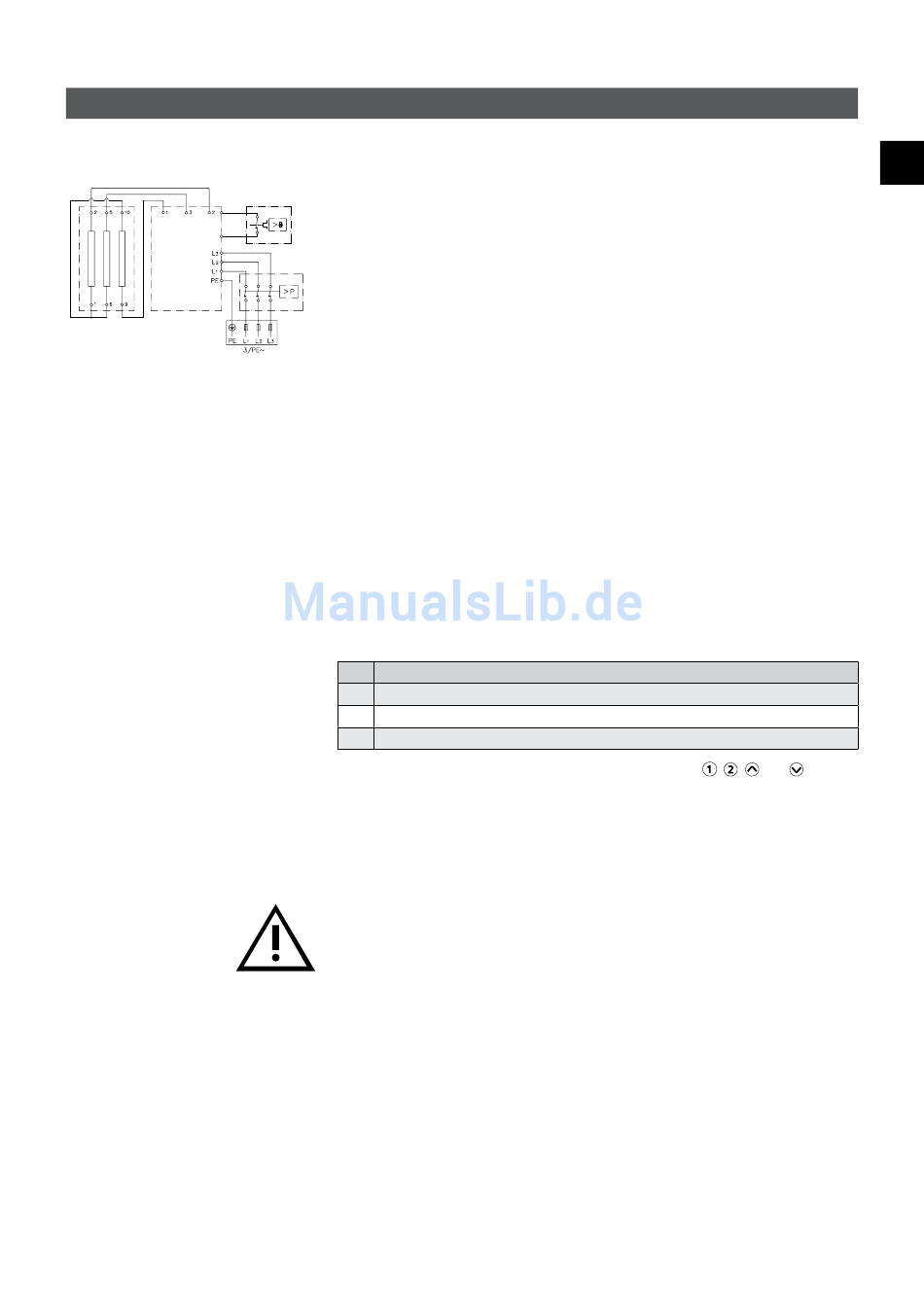

7. Elektroanschluss
Schaltplan
2
1
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperatur begrenzer STB
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen
5
• Technische Daten und Angaben auf Typenschild
• Gerät an den Schutzleiter anschließen!
3
Bauliche Voraussetzungen
4
• Das Gerät muss dauerhaft an fest verlegte Leitungen angeschlossen werden. Das
Gerät muss an den Schutzleiter angeschlossen werden. Maximaler Kabelquerschnitt
6 mm
2
.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer
Kontaktöffnungsweite von mindestens 3 mm pro Pol vorzusehen (z.B. über
Sicherungen).
• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungsschutz mit
einem dem Gerätenennstrom an ge passten Auslösestrom zu montieren.
Lastabwurfrelais /-box
Beim Anschluss weiterer Drehstromgeräte empfehlen wir die Verwendung der CLAGE-
Last abwurfbox (Art.Nr. 82260). Alternativ kann ein Lastabwurfrelais für elektro nische
Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außen leiter L
Dazu muss am Gerät eine besondere Betriebsart gewählt werden.
LCD Beschreibung
0
Betrieb ohne Lastabwurfrelais, Werkseinstellung
1
Betrieb mit normalem Lastabwurfrelais
2
Betrieb mit empfindlichem Lastabwurfrelais
Drücken Sie zum Ändern der Betriebsart gleichzeitig die Tasten
warten, bis der gewünschte Wert (0, 1 oder 2) im Display erscheint, dann Tasten los-
lassen. Zunächst ist die Betriebsart 1 zu wählen und die Funktion des Lastabwurfrelais
bei kleiner Geräte leistung (35 Grad Sollwert und geringer Wassermenge) zu prüfen.
Kommt es zu einem Flackern des Abwurf relais, so muss die Betriebsart 2 gewählt wer-
den.
Elektroanschluss herstellen
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elek trische Netz,
dass die Strom versorgung ausgeschaltet ist!
Elektroanschluss mit Wandanschlussdose
Das Gerät ist über die vorhandene Anschlussleitung an eine Geräte anschlussdose
anzuschließen. Bei Bedarf brechen Sie dazu eine der drei Kabeldurchführungen (rechts,
links oder unten am Gerät) aus.
9
CLAGE
angeschlossen werden.
2
und
und
,
,
