6. Installation
Doivent être respectées :
• VDE 0100
• EN 806
• Dispositions des entreprises de distribution d'énergie et d'eau
• Caractéristiques techniques et indications sur la plaque signalétique
• L'utilisation exclusive d'outils adaptés et non endommagés
Lieu de montage
• L'appareil doit uniquement être installé dans un local hors gel. L'appareil ne doit
jamais être exposé au gel.
• L'appareil est conçu pour un montage sous plan et doit être installé en position ver-
ticale avec les raccords d'eau derigés vers le haut.
• L'appareil est conforme au niveau de protection IP 24.
• Il convient que la distance entre le chauffe-eau instantané et le point de prélève-
ment soit la plus courte possible pour éviter les pertes thermiques.
• Installer un robinet d'arrêt sur la conduite d'arrivée pour les travaux d'entretien.
L'appareil doit être accessible pour les opérations d'entretien.
• Vous pouvez utiliser des conduites d'eau en cuivre ou en acier. Les tuyaux en
matière plastique ne sont autorisés que s'ils sont conformes à la norme DIN 16893
Série 2. Les conduites d'eau chaude doivent être munies d'une isolation thermique.
• La résistivité de l'eau à 15 °C doit être au moins égale à 1000 Ω cm. Vous pouvez
obtenir cette valeur auprès de votre service des eaux.
Fixation de l'appareil
1. Rincez soigneusement les conduites d'eau avant utilisation pour en éliminer les
impuretés.

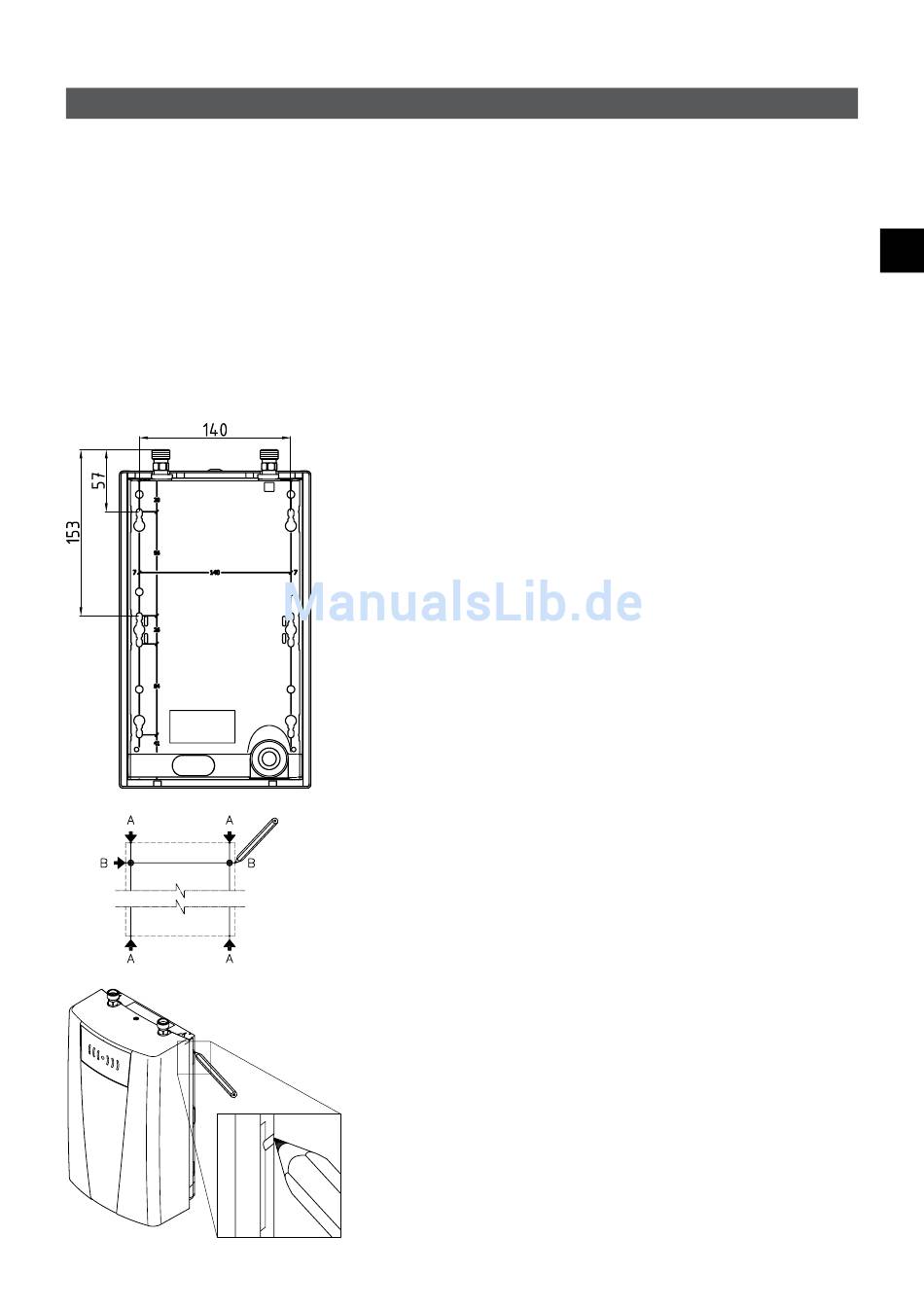

2. Maintenir l'appareil contre le mur, puis tracer les lignes de perçage en haut et en
bas, à droite et à gauche au niveau des petits évidements sur le bord de l'appareil
(voir illustration). Le gabarit de montage se trouve dans les pages intérieures de ce
manuel et peut être détaché.
3. Relier les repères du haut et du bas par des lignes verticales (A-A).
4. Relier les repères droite et gauche par des lignes horizontales (B-B).
5. Les points de perçage sont les points d'intersection de ces lignes.
6. Percer les trous avec une mèche de 6 mm. Insérer les chevilles et les vis fournies.
Les vis doivent dépasser de 5 mm.
7. Accrocher l'appareil dans les trous d'accrochage de la face arrière jusqu'à ce qu'il
s'enclenche.
Montage de l'appareil
1. Raccorder les conduites d'eau aux raccords d'eau de l'appareil en utilisant à cet
effet un joint de ⅜ pouce.
2. Ouvrir et fermer plusieurs fois le robinet d'eau chaude correspondant jusqu'à ce
qu'il n'y ait plus d'air qui sorte de la conduite et que tout l'air ait été évacué du
chauffe-eau instantané.
33
CLAGE
FR
