CFX-U FUNKTRONIC MPS ®
7. Elektrické připojení
CS
Alternativní druh elektrické přípojky:
Připojení k pevně položenému vedení
Pokud by kvůli podmínkám na místě bylo možné připojení pouze k pevně polože-
nému vedení, postupujte následovně.
1. Odmontujte přípojné vedení osazené na přístroji.
2. Odizolujte pevně položené vedení pláště tak, abyste mohli kabel s opláštěním pro-
táhnout průchodkou na ochranu proti stříkající vodě do přístroje až po odlehčení
tahu.
3. Následně kabel zaveďte skrz průchodku na ochranu proti stříkající vodě do přístroje
tak, aby bylo pomocí odlehčení tahu možné bezpečně zafixovat plášť kabelu. V pří-
padě potřeby vylomte jednu ze tří kabelových průchodek (vpravo, vlevo nebo dole
na přístroji). Průchodka na ochranu proti stříkající vodě zabraňuje vniknutí vody do
přístroje podél přípojného vedení. Ochranná průchodka se musí použít!
4. Namontujte odlehčení tahu. Odlehčení tahu je nezbytné použít!

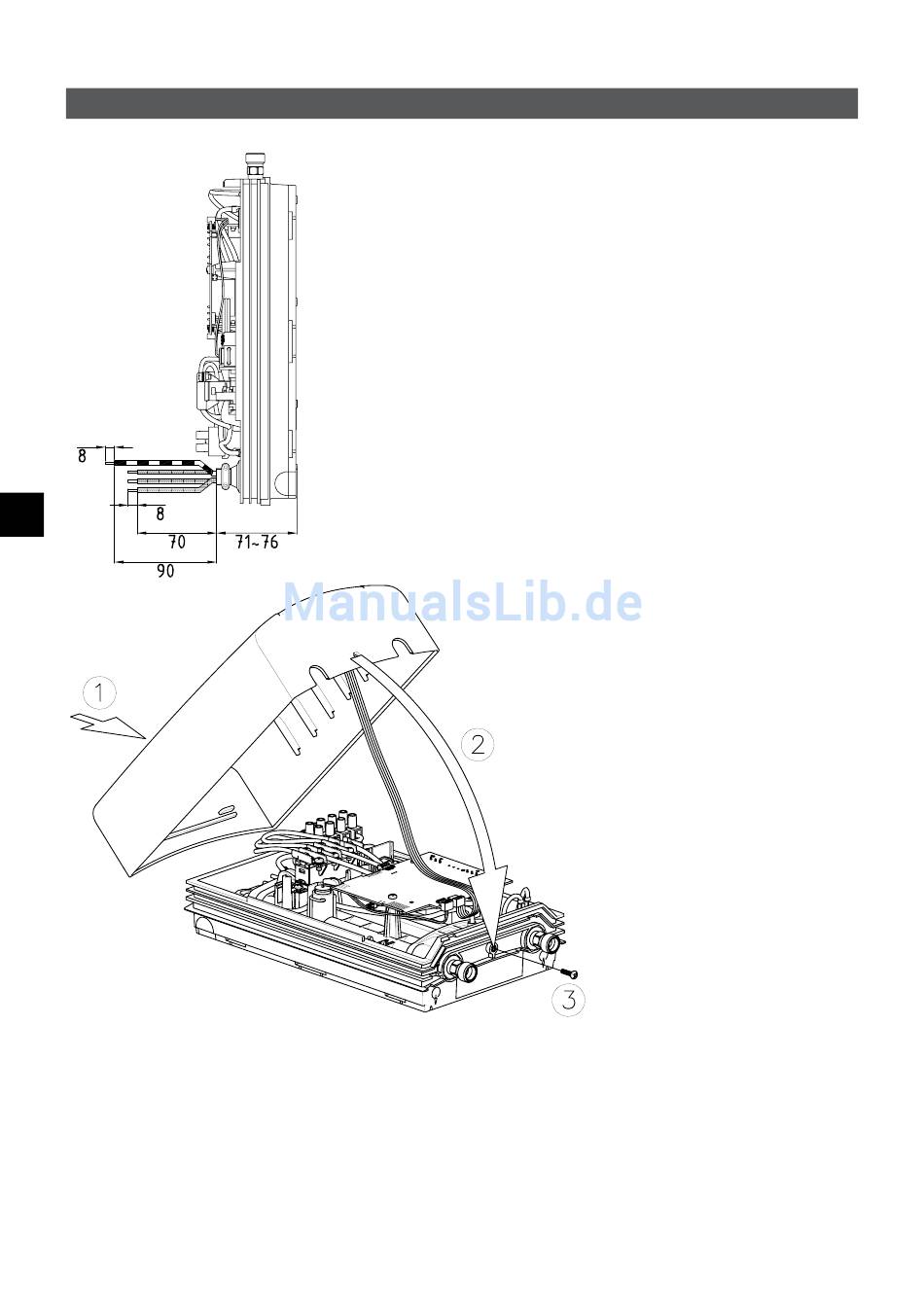

5. Odizolujte kabel a připojte jej k připojovacím svorkám dle schématu zapojení uve-
deného na obrázku. Přístroj musí být připojen k ochrannému vodiči.
6. Po připojení k elektrickému rozvodu, připevněte kryt přístroje. Dávejte při tom
pozor, abyste mezi kryt a spodní díl ohřívače neskřípnuli kabel.
114
