7. Podłączenie prądu

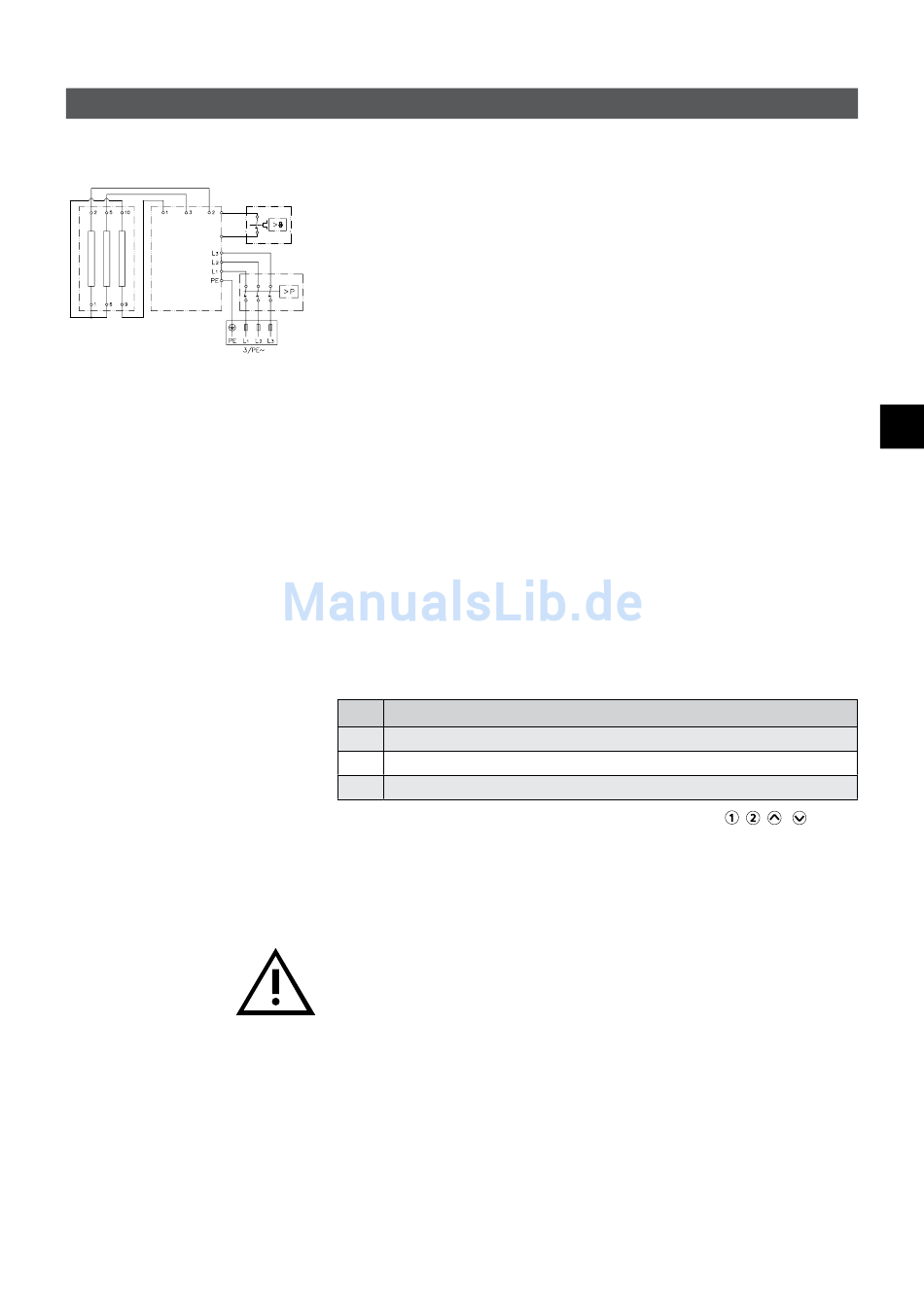

Schemat układu elektrycznego
2
1
1. Elektronika
2. Element grzejny
3. Zabezpieczenie ciśnieniowe SDB
4. Listwa zaciskowa
5. Zabezpieczenie termiczne STB
Tylko przez specjalistę!
Należy przestrzegać:
• Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wykonanej w
układzie sieciowym TN-S lub TN-C-S wg PN-91/E-05009/03
5
• Przepisów Rejonowych Zakładów Energetycznych i Zakładów Wodociągowych
• Danych technicznych i informacji zamieszczonych na tabliczce znamionowej.
3
• Urządzenie podłączyć do przewodu uziemiającego!
Założenia budowlane
4
• Podgrzewacz musi być przyłączony do stałej instalacji elektrycznej. Urządzenie musi
być podłączone do uziemienia. Maksymalny przekrój kabla 6 mm
• Przewody elektryczne muszą znajdować się w nienagannym stanie, a po montażu
nie powinno się mieć do nich bezpośredniego dostępu.
• Od strony instalacji podgrzewacza należy przewidzieć wielobiegunowe urządzenie
rozłączające zasilanie elektryczne o rozwarciu styków przynajmniej 3 mm na biegun
(np. poprzez bezpieczniki).
• Dla zabezpieczenia urządzenia należy zamontować bezpieczniki o parametrach
odpowiednio dostosowanych do mocy podgrzewacza.
Przekaźnik priorytetowy/skrzynka
Jeśli będą podłączane dalsze urządzenia zasilane prądem trójfazowym, zaleca się
zastosowanie skrzynki z przełącznikiem priorytetowym firmy CLAGE (nr art. 82260).
Alternatywnie do przewodu zewnętrznego L
dla elektronicznych podgrzewaczy przepływowych (CLAGE nr art. 82250). W tym celu
na urządzeniu należy wybrać szczególny tryb pracy.
LCD Opis
0 Tryb bez przekaźnika przeciążeniowego, ustawienie fabryczne
1 Tryb z normalnym przekaźnikiem priorytetu
2 Tryb z czułym przekaźnikiem priorytetu
W celu zmiany trybu pracy należy jednocześnie wcisnąć przyciski
kać, aż na wyświetlaczu pojawi się żądana wartość (0, 1 lub 2), a następnie zwolnić
przyciski. Najpierw należy wybrać tryb 1 i sprawdzić działanie przekaźnika prioryte-
towego przy małej mocy urządzenia (wartość zadana 35 stopni i ograniczona ilość
wody). Jeśli dochodzi do migotania przekaźnika priorytetu, należy wybrać tryb 2.
Podłączenie elektryczne
Przed podłączeniem urządzenia do sieci elektrycznej należy się upewnić, że zasi-
lanie jest wyłączone!
Podłączenie elektryczne ze ściennym gniazdem przyłączeniowym
Urządzenie należy podłączyć za pomocą danego przewodu przyłącza do gniazda
przyłączeniowego urządzenia. W razie potrzeby wykorzystać w tym celu jeden z trzech
otworów na wprowadzenie przewodu (z prawej, z lewej lub u dołu urządzenia).
87
2 .
można podłączyć przekaźnik priorytetu
2
,
,
CLAGE
PL
i i odcze-
