CFX-U FUNKTRONIC MPS ®
7. Elektroanschluss
DE
Alternative Elektroanschlussart:

Anschluss an fest verlegte Leitung

Sollte aufgrund örtlicher Vorraus setzungen nur der Anschluss an einer fest verlegten
Leitung möglich sein, ist wie folgt vorzugehen.

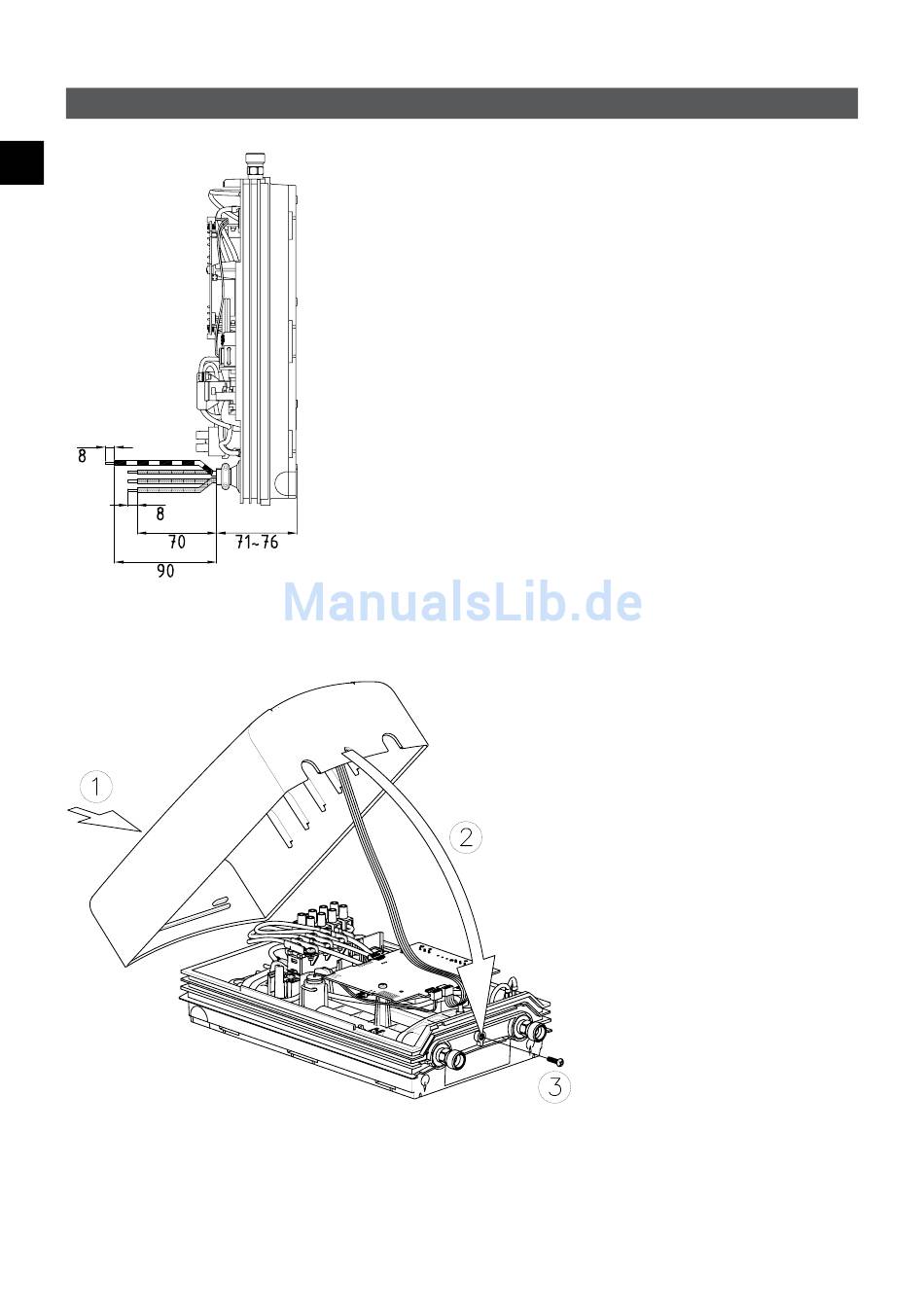

1. Demontieren Sie die am Gerät vorhandene Anschlussleitung.
2. Manteln Sie die fest verlegte Leitung so ab, dass Sie das Kabel mit der
Ummantelung durch die Spritz wasser tülle bis zur Zugentlastung in das Gerät ein-
führen können.
3. Führen Sie anschließend das Kabel so durch die Spritzwasserschutztülle in das
Gerät, dass der Mantel des Kabels sicher mit der Zugentlastung fixiert werden
kann. Bei Bedarf brechen Sie eine der drei Kabeldurchführungen (rechts, links oder
unten am Gerät) aus. Die Spritzwassertülle verhindert, dass Wasser entlang der
Anschlussleitung in das Gerät eindringen kann. Die Schutztülle muss verwendet
werden!
4. Montieren Sie die Zugentlastung. Die Zugentlastung muss verwendet werden!
5. Isolieren Sie die Litzen ab und schließen diese an die Anschlussklemmen gemäß
des abgebildeten Schaltplanes an. Das Gerät ist an den Schutzleiter anzuschließen.
6. Nach erfolgtem Elektroanschluss montieren Sie die Gerätehaube. Achten Sie dabei
darauf, dass kein Kabel zwischen Haube und Gehäuseunterteil eingeklemmt wird.
10
