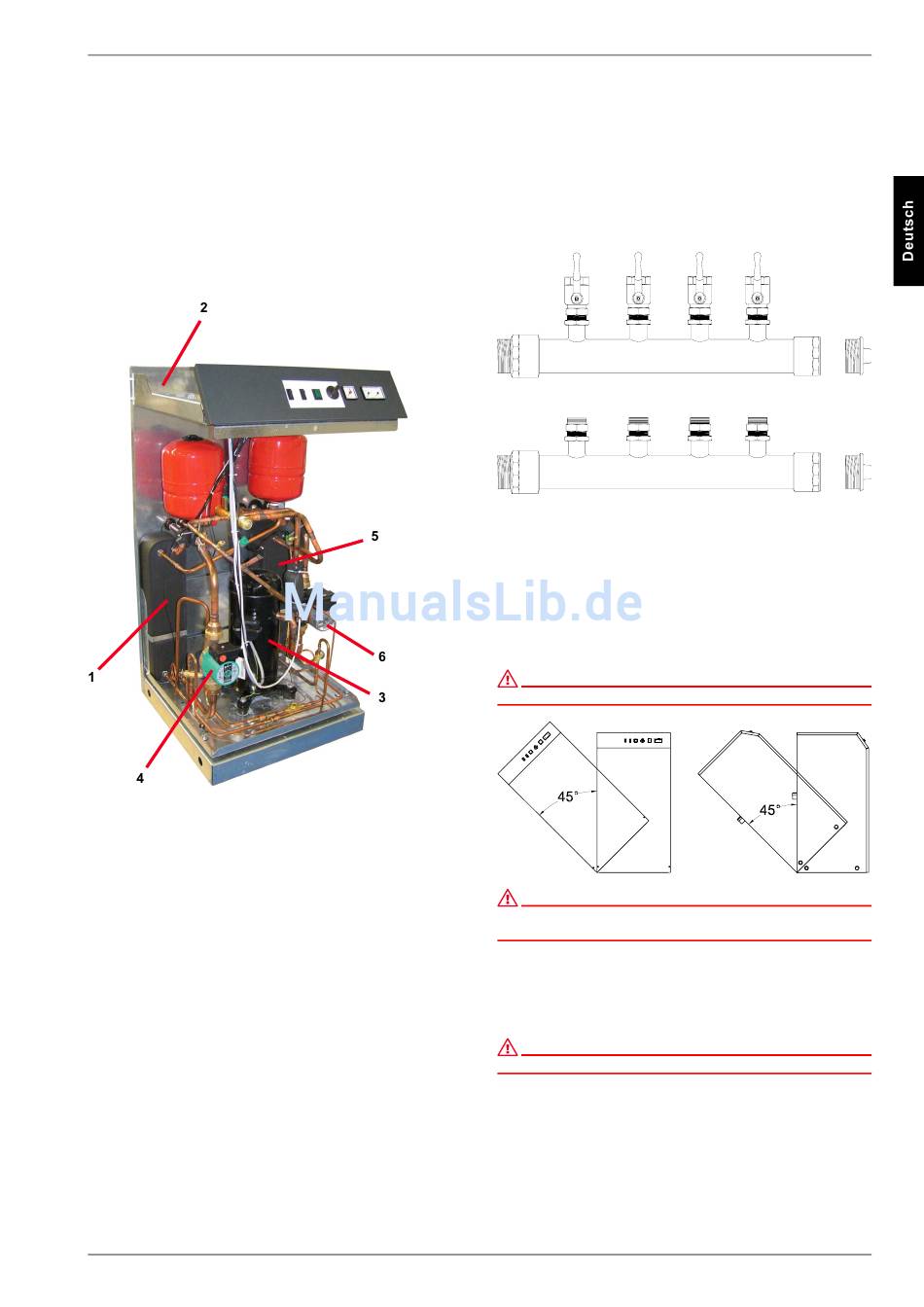

Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Blechgehäuse, Schaltblech und
integrierter Steuerung. Im Kältekreis ist das Kältemittel R407C
eingefüllt. Das Kältemittel R407C ist FCKW-frei, baut kein Ozon
ab und ist nicht brennbar.
Am Schaltblech sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Die Spannungszuführung für
Last- und Steuerstrom ist bauseits zu verlegen.
Der Kollektor mit Soleverteiler ist bauseits zu erstellen.
1)
Verflüssiger
2)
Schaltblech
3)
Verdichter
4)
Heizungspumpe
5)
Verdampfer
6)
Primärpumpe
www.dimplex.de
4
Zubehör
4.1 Soleverteiler
Der Soleverteiler vereinigt die Kollektorschleifen der Wärmequel-
lenanlage zu einer Hauptleitung, welche an die Wärmepumpe
angeschlossen wird. Mittels der integrierten Kugelhähne können
zum Entlüften einzelne Solekreise abgesperrt werden.
5
Transport
Zum Transport auf ebenem Untergrund eignet sich ein Hubwa-
gen. Muss die Wärmepumpe auf unebenem Untergrund oder
über Treppen befördert werden, kann dies mit Tragriemen ge-
schehen. Diese können direkt unter dem Holzrost hindurchge-
führt werden.
ACHTUNG!
Die Wärmepumpe ist nicht am Holzrost befestigt.
ACHTUNG!
Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder
Richtung) gekippt werden.
Zum Anheben des Gerätes ohne Palette sind die seitlich im Rah-
men vorgesehenen Bohrungen zu benutzen. Die seitlichen Ver-
kleidungsbleche sind dabei abzunehmen. Als Tragehilfe kann
ein handelsübliches Rohr dienen.
ACHTUNG!
Gerät nicht an den Bohrungen in den Verkleidungsblechen anheben!
5
