4.3.3 Anschluss der einzelnen Kreise

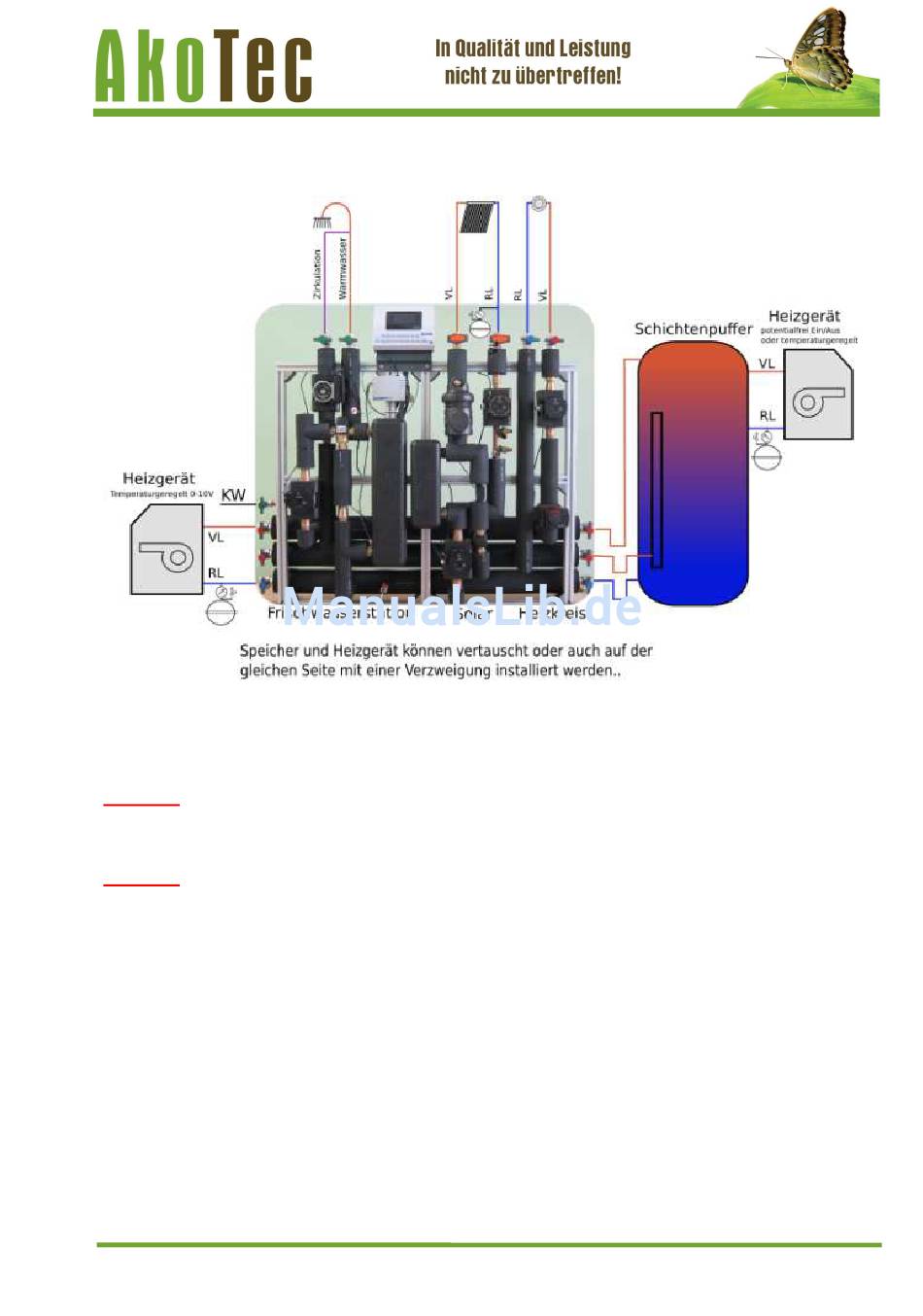

Das Hydraulikschema kann von ihrem Produkt abweichen. Bitte beachten Sie den separaten
Hydraulik- und Anschlussplan.
Anschlüsse am KW-Zulauf und oben: ¾" IG
Achtung: In Heizkreisen, der Zirkulation und in der Festbrennstoffverrohrung müssen
gegebenenfalls Entlüfter eingebaut werden. Armaturen zur Entlüftung sind im smart-e-
manager auf den Primärseiten (bis auf den Solarkreislauf) nicht vorhanden.
Achtung: Der smart-e-manager enthält keine Sicherheitsarmaturen. Sicherheitsarmaturen
und Ausdehnungsgefäße für getrennte Heizkreise, Solarkreis und den Speicher müssen
bauseits gestellt und ausgelegt werden. Ein Sichheitsventil und Manometer für den
Solarkreis liegen bei und müssen an geeigneter Stelle im Rücklauf des Solarkreis installiert
werden.
Prüfen Sie alle Verschraubungen und ziehen Sie diese gegebenenfalls nach.
05/2017
Montageanleitung smart-e-manager
Seite 9 von 43
