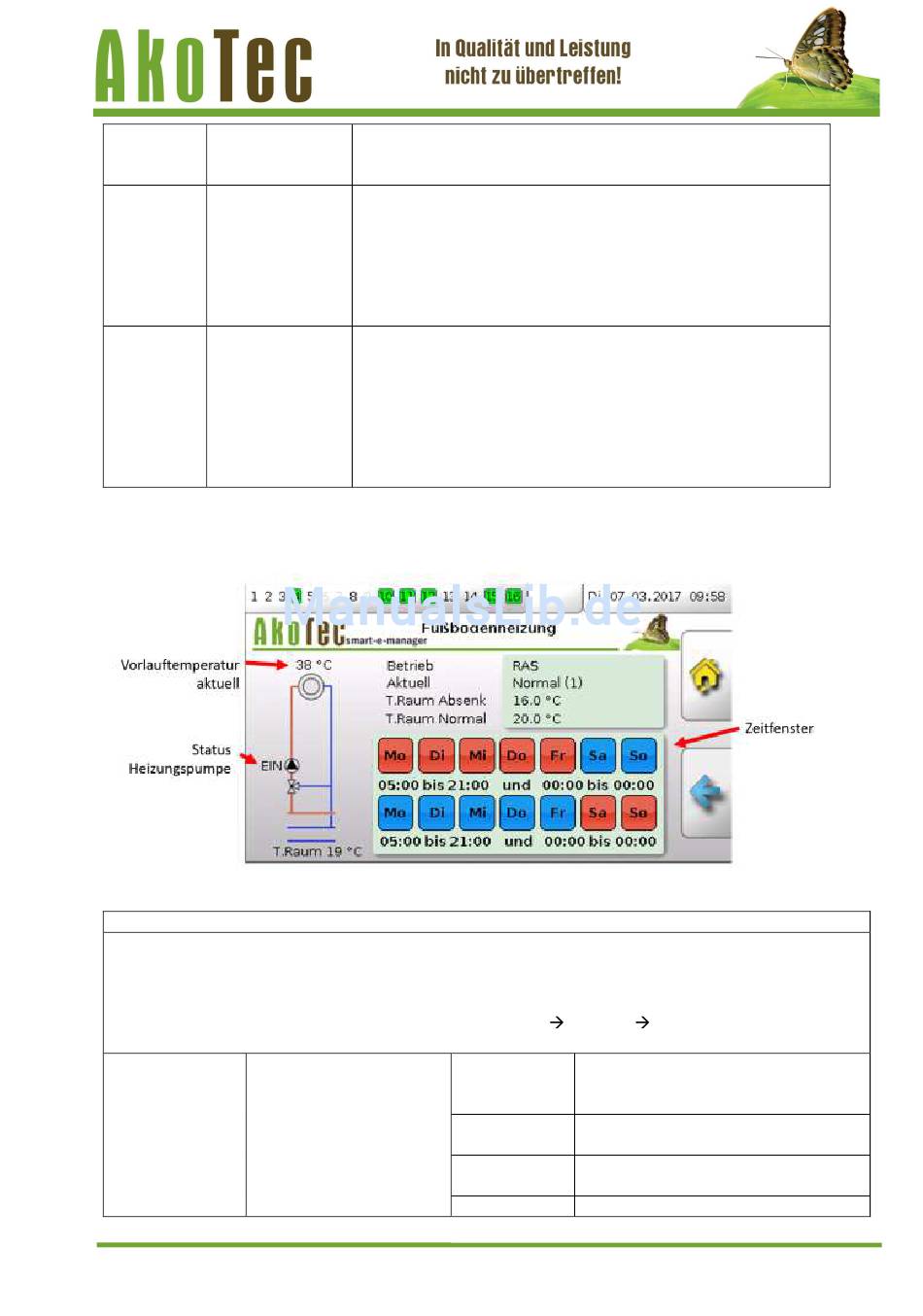

7.2.2 Heizkreis
Heizkreis
Heizkreismodule können mit und ohne Trennwärmetauscher ausgeführt sein. Bei einem Modul
mit Trennwärmetauscher ist auch eine zweite Heizungspumpe vorhanden. Ein Vierwegeventil
regelt durch das Mischen aus den unterschiedlichen Speicherschichten die geforderte VL-
Temperatur. Es können verschiedene Betriebsarten eingestellt werden. Bei Zeit/Auto Betrieb
können die Zeiten im Zeitfenster eingestellt werden. (Rot AN/ Blau AUS)
Betrieb
RAS; Normal;
Abgesenkt;
Standby/Frostschutz
Standard: Zeit/Auto
05/2017
wird pro P * 0,1 K Abweichung vom Sollwert um eine Stufe
geändert. Eine große Zahl führt zu einem stabileren
System und zu mehr Regelabweichung.
Der Integralteil I stellt die Stellgröße in Abhängigkeit von
der aus dem Proportionalteil verbliebenen Abweichung
periodisch nach. Pro 1 K Abweichung vom Sollwert ändert
sich die Stellgröße alle I Sekunden um eine Stufe. Eine
große Zahl ergibt ein stabileres System, aber es wird
langsamer an den Sollwert angeglichen.
Der Differenzialteil D führt zu einer kurzfristigen
"Überreaktion" je schneller eine Abweichung zwischen Soll-
und Istwert auftritt, um schnellstmöglich einen Ausgleich zu
erreichen. Weicht der Ist- vom Sollwert mit einer
Geschwindigkeit von D * 0,1 K pro Sekunde ab, wird die
Stellgröße um eine Stufe geändert. Hohe Werte ergeben
ein stabileres System, aber es wird langsamer an den
Sollwert angeglichen.
RAS
Normal
Abgesenkt
Standby/
Montageanleitung smart-e-manager
Innerhalb der aktiven Zeitfenster gilt
die Normaltemperatur, ansonsten
die abgesenkt Temperatur
Es wird auf die
Normalraumtemperatur geheizt
Es wird mit abgesenkter
Raumtemperatur geheizt
die Regelfunktion ist abgeschaltet,
