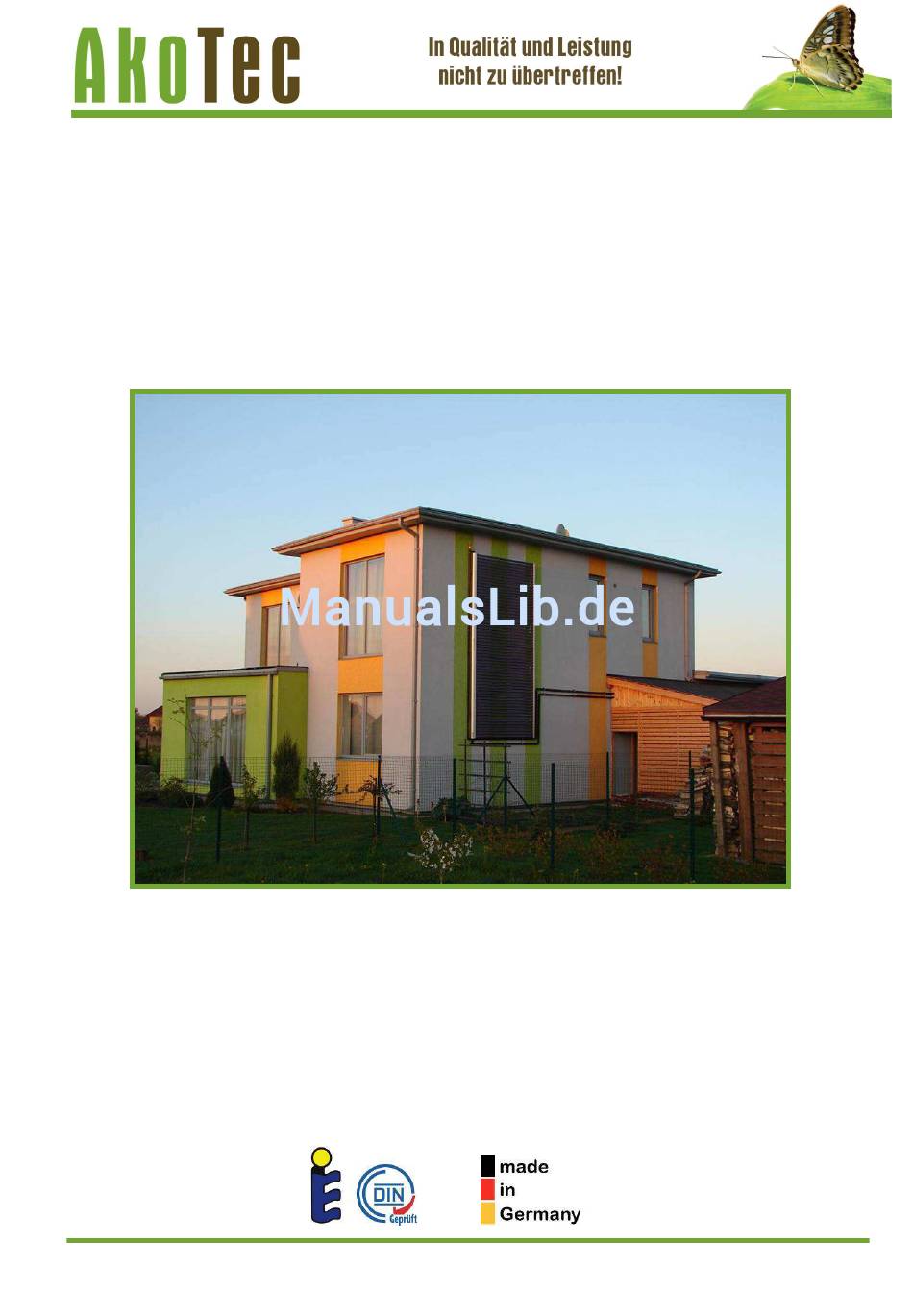

- Seite 1 Montageanleitung OEM Vario df Kollektor AkoTec Produktionsgesellschaft mbH * Grundmühlenweg 3 * 16278 Angermünde Tel: 03331-29 66 88 * Fax: 03331-25 59 996 * Email: info@akotec.eu * www.akotec.eu...
-
Seite 2: Allgemeine Sicherheitshinweise
OEM Vario df Kollektor 400 Wp bis 3000 Wp – Modul / Vakuumröhrenkollektor VRK OEM XXXX-XX df Allgemeine Sicherheitshinweise Zur Vermeidung von Brandverletzungen und thermischer Belastung der Kollektormaterialien ist wie folgt vorzugehen. Die Montage der Kollektoren hat bei strahlungsarmen Wetter zu erfolgen. -
Seite 3: Mögliche Montagearten
Position ist. Bei Quermontage sind die Röhren durch einen oberhalb der Röhren angeordneten ausreichenden Schneefang zu schützen! Bitte beachten Sie, dass die Röhren zur Sonne ausrichtbar sein müssen. Abmaße der OEM Vario df Kollektoren Länge Breite Gewicht Bruttofläche... -
Seite 4: Montagemaße Der Df Kollektoren
Montagemaße der df Kollektoren Sammler Kollektor 5 Röhren 1945 10 Röhren 1945 20 Röhren 1500 1945 30 Röhren 2250 1050 1200 1350 1945 Die Langlöcher ermöglichen Abweichungen von + / - 30 mm. Fußteil 03/2016 OEM Vario df Seite 4 von 14... - Seite 5 Montage mit Stockschrauben eines OEM Vario 3000-30 df Beispiel Zur Ermittlung der Montagemaße der Stockschrauben bei einem OEM Vario 3000-30 df (mittleres Langloch von Stockschraube zu Stockschraube). Die Maße entnehmen Sie der Tabelle aus der Vorherigen Seite. Sie gehen dabei wie folgt vor.
-
Seite 6: Bei Allen Montagearten
Beachten Sie, dass Sammler und Fußteil in einer Flucht montiert werden, benutzen Sie eine Wasserwage. Demontage des Deckels des Fußteils Drücken Sie den Deckel an der Seite der Verzahnung nach unten und drehen ihn dann oben heraus. Legen Sie den Deckel beiseite. 03/2016 OEM Vario df Seite 6 von 14... - Seite 7 Deckel an und drehen ihn nach unten, bis der Deckel hörbar einrastet. Montage der Seitendeckel am Fußteil Montieren Sie nun die Seitendeckel links und rechts mittels der beigefügten Schrauben an das Fußteil. 03/2016 OEM Vario df Seite 7 von 14...
-
Seite 8: Anschluss (Wellschlauch Oder Starre Verrohrung) Montieren
Die Röhre mit Druck bis zum Anschlag in den Sammler einstecken bis beide O-Ringe den Federclip passiert haben und der Federclip hinter dem Messingbauteil verriegelt. Prüfen Sie durch Zug den festen Sitz der Röhre. 03/2016 OEM Vario df Seite 8 von 14... -
Seite 9: Aneinanderreihen Von Kollektoren, Verbinden Der Sammler
Falls nach der Montage die Solaranlage nicht sofort mit Fluid befüllt wird, können die Kollektoren Schaden nehmen. Die Kollektoren müssen deshalb mit einer Abdeckung vor Sonneneinstrahlung geschützt werden. Große Anlagen können Feldweise in Betrieb genommen werden. Dazu sind entsprechende Absperreinrichtungen vorzusehen. 03/2016 OEM Vario df Seite 9 von 14... - Seite 10 = (h x 0,1) + 1,5 bar = (10 x 0,1) + 1,5 bar = 2,5 bar Der Vordruck des MAG sollte im drucklosen Zustand 0,3 – 0,5 unter dem Anlagendruck P eingestellt werden. 03/2016 OEM Vario df Seite 10 von 14...
- Seite 11 Anschlussmöglichkeiten für mehrere vertikale Kollektoren in Serie und parallel (max. 70 Röhren): Bei Parallelschaltungen von Kollektorflächen ist auf eine gleiche Größe der Teilfelder (Anzahl Vakuumröhren) sowie eine „saubere“ Verschaltung nach Tichelmann zu achten. 03/2016 OEM Vario df Seite 11 von 14...
-
Seite 12: Checkliste
Röhrenanzahl 1,0- 2,0- 2,5- 3,0- 4,0- 5,5- 7,0- 8,0- 9,5- Wärmeträgerflüssigkeit 10,5 Volumenstrom* l/min. l/min. l/min. l/min l/min l/min. l/min l/min l/min Wärmeträgerflüssigkeit VT51(ca.) *Volumenstrom 36 – 45 l/m²/h (Aperturfläche) 03/2016 OEM Vario df Seite 12 von 14... - Seite 13 • Der Speicher sollte zwischen 50 l/m² und 70 l/m² Bruttokollektorfläche dimensioniert werden. 7. Regler • Wenn kein AkoTec Regler zum Einsatz kommt, sollte beachtet werden, dass der alternativ gewählte Solarregler eine Vakuumröhren-Kollektor-Funktion hat. 8. Isolierung • Auf eine vollständige und ausreichende Isolierung der Solarleitungen ist zu achten.
- Seite 14 Hinweise für Power Kollektoren Um bei den Kollektoren OEM Vario 3000-30, - 2000-20, - 1000-10 und - 500-5 die Rückseite des Absorberbleches aktiv zu nutzen, ist ein bauseitiger Reflektor hinter dem Kollektor notwendig. Ohne Reflektor hat die zusätzliche Absorptionsfläche nur eingeschränkten Nutzen.
