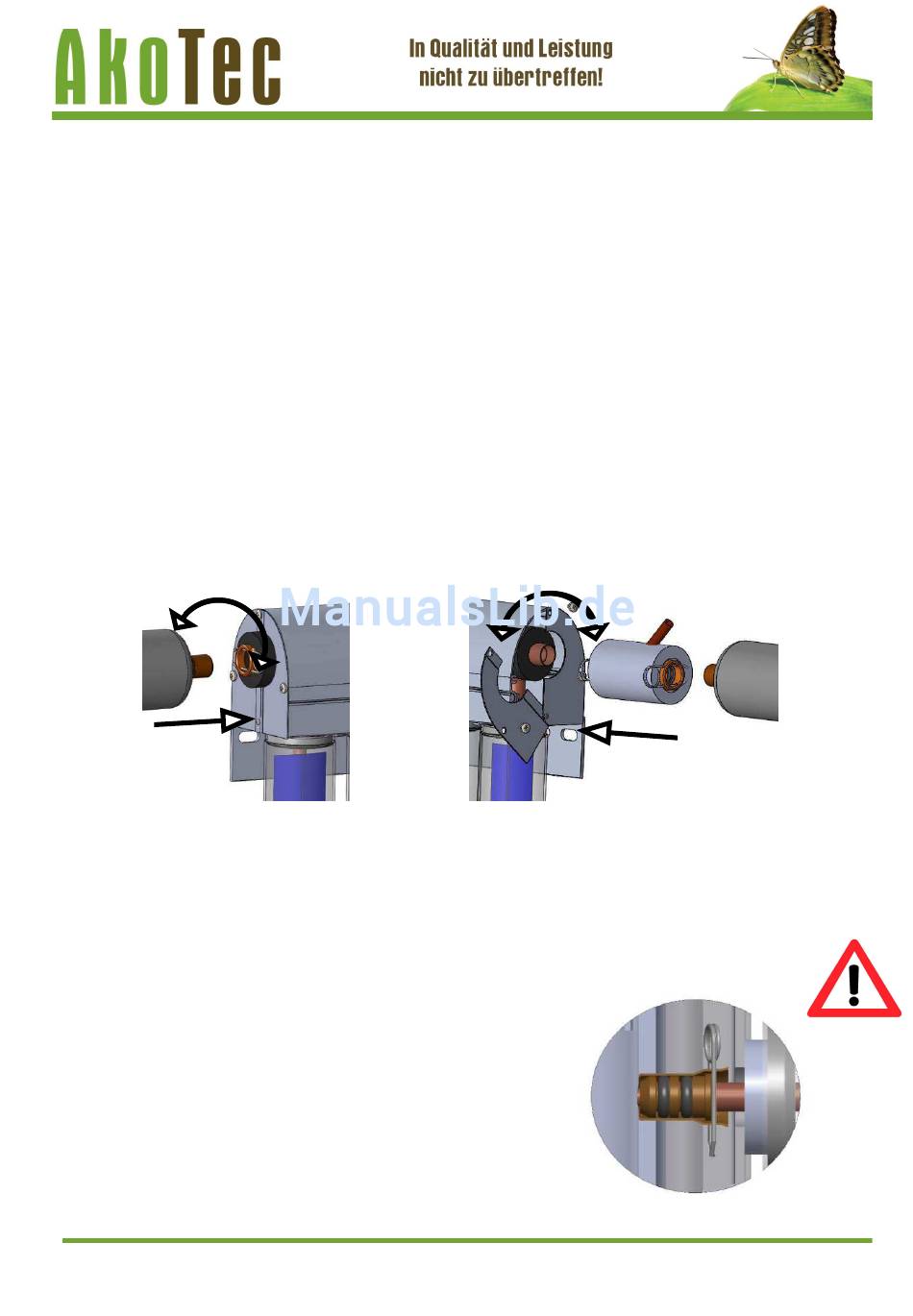

Anschluss (Wellschlauch oder starre Verrohrung)
montieren
An der Kollektoreingangsseite den Wellschlauch oder starre Verrohrung unter leichter
Drehbewegung montieren (Bild1).
Wichtig: Den richtigen Sitz des Federclips prüfen. Die Arretierung durch leichten Zug
prüfen.
Anschließend den geteilten Seitendeckel montieren.
An der Kollektorausgangsseite den Kollektorverbinder mit Tauchhülse unter leichter
Drehbewegung montieren (Bild2).
Wichtig: Den richtigen Sitz des Federclips prüfen. Die Arretierung durch leichten Zug
prüfen. Anschließend Wellschlauch oder starre Verrohrung unter leichter Drehbewegung
montieren.
Wichtig: Den richtigen Sitz des Federclips prüfen. Die Arretierung durch leichten Zug
prüfen. Zum Schluss den geteilten Seitendeckel montieren.
Fühlermontage: Fühler in die Fühlertauchhülse einführen mit Schrumpfschlauch
verbinden. Den Schrumpfschlauch mit einer Wärmequelle schrumpfen oder mit
beigelegter Schutzfolie umkleben.
Achtung:
Der Fixpunkt der Rohrleitung sollte bei Einsatz der starren Verrohrung so bestimmt
werden, dass eine ausreichende Ausdehnung des Kollektorsammlerrohrs möglich ist.
Die starre Verrohrung darf NICHT eingekürzt werden.
Die weiterführenden Anschlüsse müssen nach einer
Länge von max. 15 cm abgestützt werden.
Montage der Vakuumröhre:
Die Röhre mit Druck bis zum Anschlag in den Sammler
einstecken bis beide O-Ringe den Federclip passiert
haben und der Federclip hinter dem Messingbauteil
verriegelt. Prüfen Sie durch Zug den festen Sitz der Röhre.
03/2016
OEM Vario df
Seite 8 von 14
