Für die Schutzleiter (PE) steht eine Klemmleiste oberhalb der Durchführungen zu Verfügung.
Alle Kabel können sofort nach der jeweiligen Klemmung mit einer Rastkralle (=
Zugentlastung) fixiert werden. Ein Entfernen von Rastkrallen ist nur mittels Seitenschneider
möglich, weshalb etwas mehr Teile als benötigt beigelegt werden.

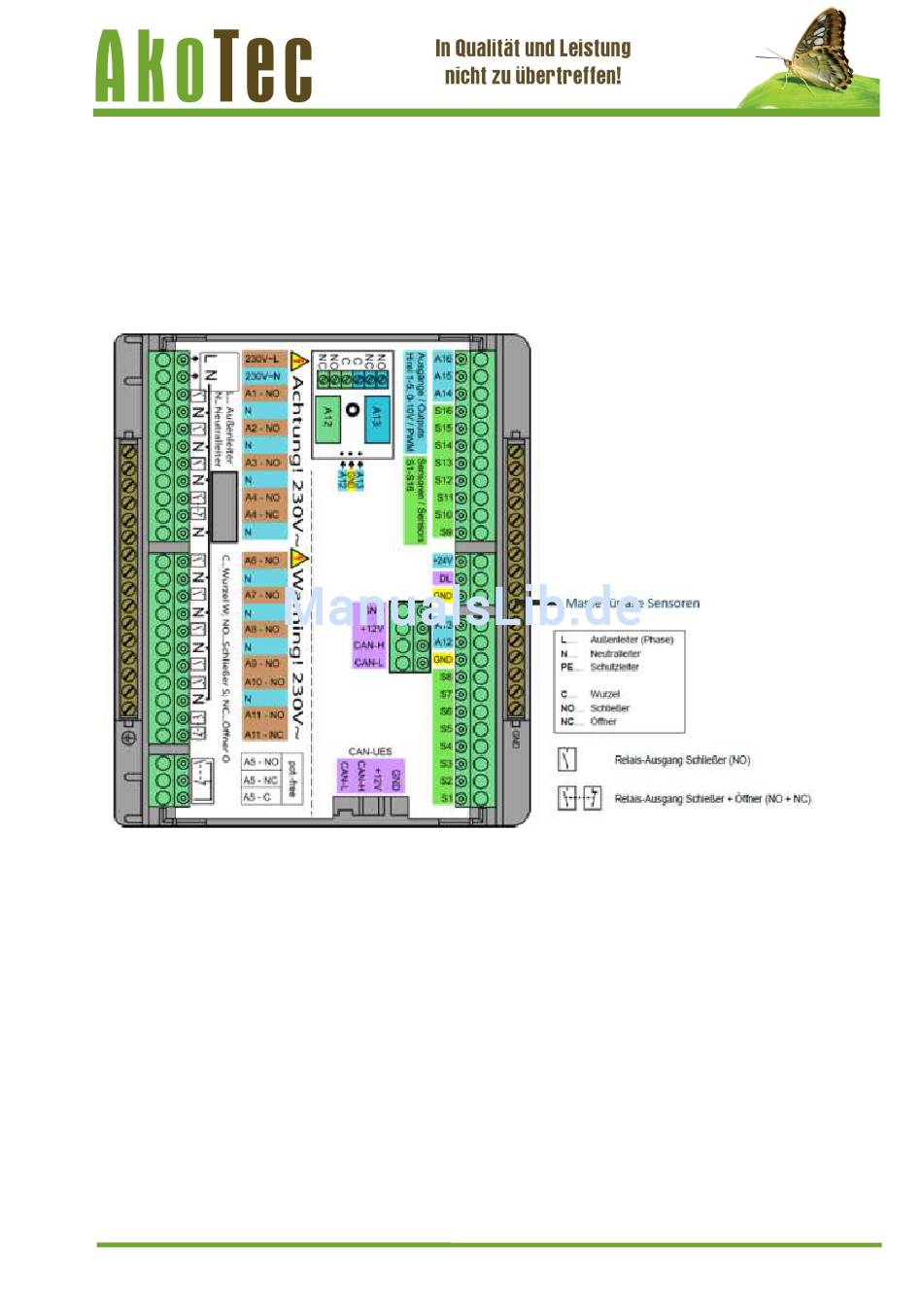

Im folgenden Schaubild ist die Klemmplatte des Reglers dargestellt. Hier müssen die noch
nicht angeschlossenen Sensoren, wie z.B. Kollektorfühler angeschlossen werden. Bitte
richten Sie sich nach dem separat beigelegten Anschluss- und Hydraulikplan.
05/2017
Montageanleitung smart-e-manager
Seite 12 von 43
