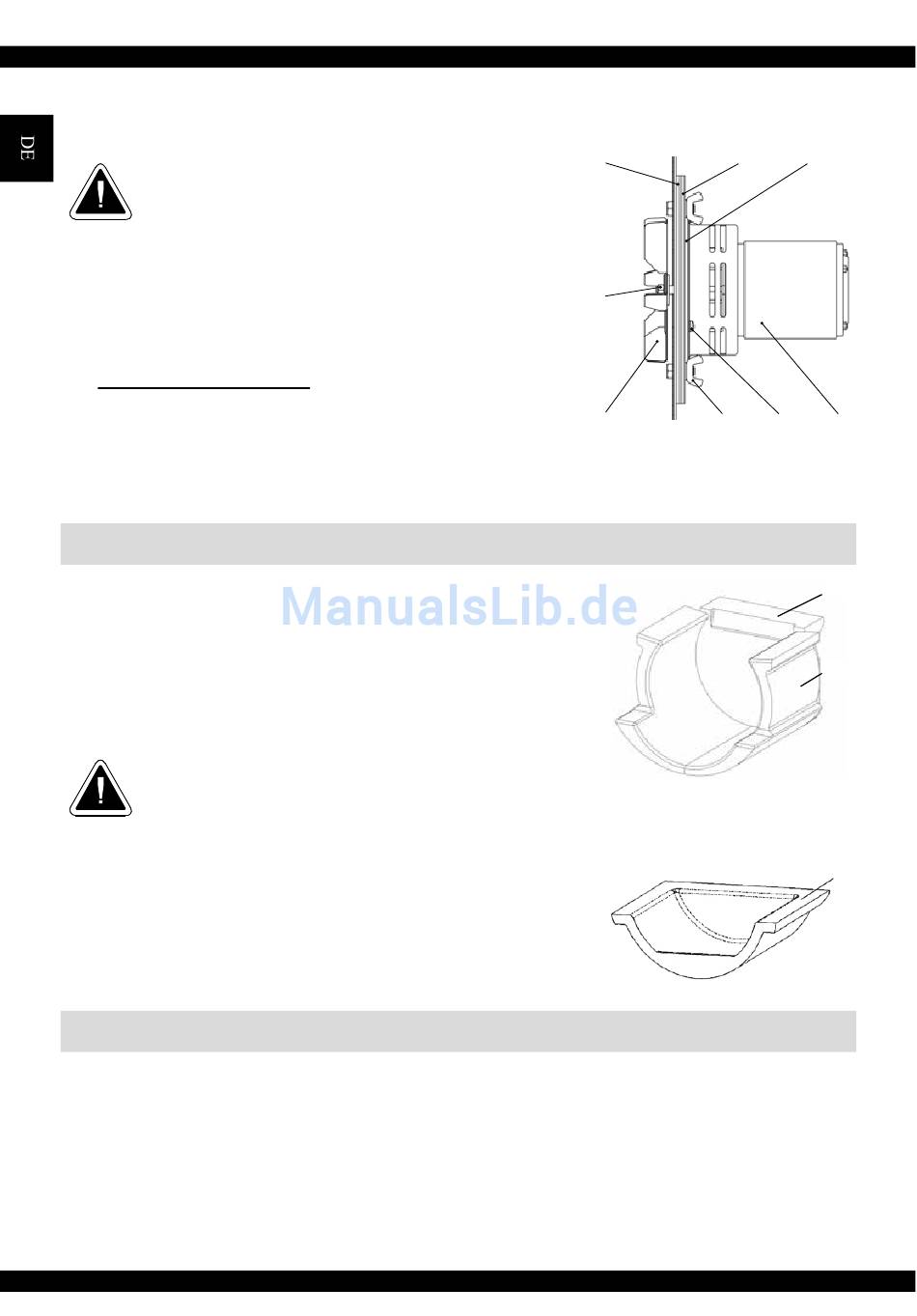

Schema des Abzugsventilators
ACHTUNG – Der Abzugsventilator (S) wird in zer-
legtem zustand geliefert. Setzen sie ihn auf den hinte-
ren Rauchabzugskanal, ziehen sie alles ordentlich fest,
schließen sie ihn an die Steckdose an und testen sie sei-
nen ruhigen Lauf.
1 – Motor
2 – Scheibe
3 – Umlaufrad
4 – Mutter mit Linksgewinde und Unterlegscheibe
5 – Flügelmutter
6 – Schraube
7 – Große Dichtung (2 Stk)
8 – Kleine Dichtung
4. Typ der Einsetzung der Formstücke in den Feuerungsraum
a) Mittlere Brennkammer des Typs KC25SPL
10. Das Formstück (Kugelraum L+R) muss so zusammengestellt wer-
den, vordere Seite des Formstücks /10/ 3 cm von der Vorderkante des
Kesselrahmens.
14. Keramik – hintere Stirnseite mit hinterer Ausnehmung.
(ACHTUNG – die hintere Rückseite bei allfälliger Mani-
pulation nicht drehen)
b) Untere Brennkammer für Heizölen des Typs KC25SPL
32. Kugelraum muss immer zur Rückseite der Verbrennungskammer
geschoben werden.
5. Zum Kessel geliefertes Zubehör
Stahlbürste mit Zubehör
Schürhaken
Einlasshahn
Bedienungs- und Wartungsanleitung
Zugregler HONEYWELL FR 124
Ascher
10-DE
Bedienungsanleitung - DE
1 Stk
1 Stk
1 Stk
1 Stk
1 Stk
1 Stk
