30. Ersatzteile

Feuerbeständiges Formstück - Würfel
Feuerbeständiges Formstück - nach Typ
Abzugsventilator (Kode: S0131)
Hauptschalter mit Kontrollleuchte – grün (Kode: S0091)
Umschalter (Schalter - Briketts-0-Heizöl) (Kode: S0096)
Thermometer (Kode: S0041)
Kesselthermostat (Kode: S0021)
Sicherheitsthermostat - zweikreis (Kode: S0068)
Rauchgasthermostat 1. - zweikreis (Kode: S0078)
Rauchgasthermostat 2. (Kode: S0020)
Türdichtungsschnur 18 x 18 - obere zwei
Verbrennunskammer – Tür klein (Kode: S0241)
Türdichtungsschnur 18 x 18 - untere Verbrennungskammer
für Brenner – Tür gross (Kode: S0240)
Endschalter mit Taste ohne Welle (Kode: S0094)
Pumpenthermostat (Kode: S0065)
Sicherung (6,3A) 5x20/T6,3A/1500 - typ H (Kode: S0200)
Umlaufrad des Ventilators Ø 150 – klein KC25SPL (Kode: S0141)
Isolierung unter die Platte, den Heizölbrenner hält (Kode: S0253)
ACHTUNG – für die Kessel KC25SPL ist der Abzugsventilator UCJ4C52 mit einem
Umlaufrad Ø 150 mm vorgesehen

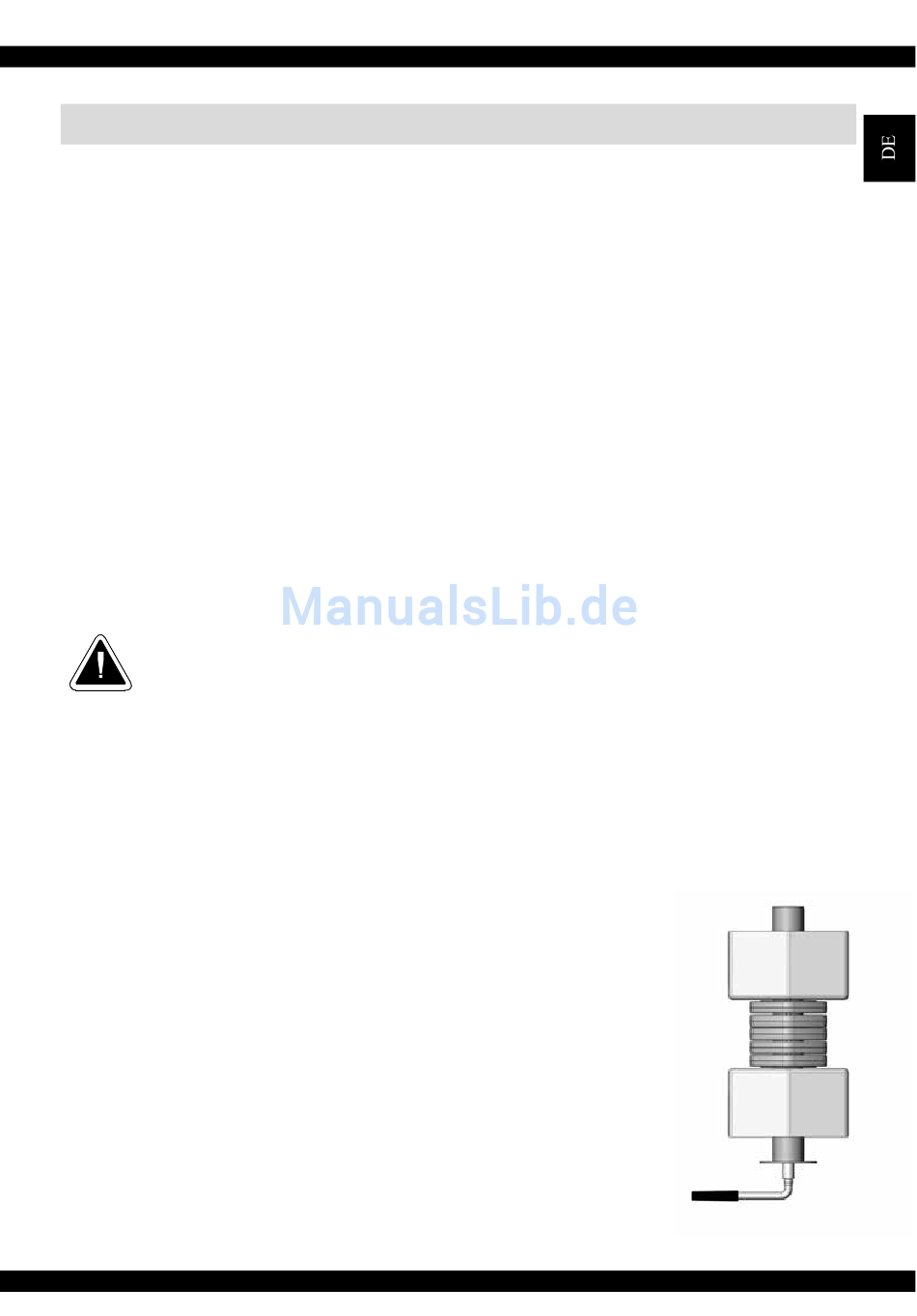

Austausch von Teilen der Rostmechanik
Um die Teile der Rostmechanik auszutauschen, muss die Seiten- und Frontplatte des Kessels
abgebaut (demontiert) werden. Bei der Demontage wird zuerst die Zugstange der Anheizklappe ge-
löst und im hinteren Bereich der Instrumententafel (Verkleidung) die Sicherungsschraube heraus-
geschraubt. Nun ziehen wir die Instrumententafel nach vorn und klappen diese zur Seite. Nun de-
montieren wir eines der Seitenbleche und als Letztes nehmen wir die Frontverkleidung ab und ziehen
den Rosthebel heraus. Zur Demontage der eigentliche Rostmechanik lösen wir
die Sicherungsschraube mit Unterlegscheibe und ziehen das Rostrohr heraus.
Beim Herausziehen fallen die einzelnen Rostsegmente raus. Nachdem Sie das
Rohr vollständig herausgenommen haben, können wir auch die Keramikwür-
fel an den Rostseiten entnehmen. Bevor wir die Teile wieder einbauen (mon-
tieren), müssen wir darauf achten, dass die Heizkammer frei von Asche, Teer
usw. ist. Als Erstes legen wir in den gereinigten Kessel die Keramikwürfel und
schieben diese an die Frontund Hinterwand bis zum Anschlag. Rostrohr ein-
schieben und nach und nach einzelne Segmente aufsetzen. Wichtig zu wissen
ist, dass das erste und letzte Segment, das die Keramikwürfel berührt, sich von
den Übrigen unterscheidet, wird mit der Zylinderfläche eingesetzt. Nachdem
das letzte Segment eingesetzt und das Rohr im hinteren Bereich des Kessels
aufgesetzt ist, prüfen wir, ob am Rost ein Spielraum von 5 bis 7 mm vorhanden
ist. Ist der Spielraum kleiner, müssen wir ein Segment oder mehrere Segmente
