für die Pumpe ausgestattet, fest eingestellt auf 95 °C. Dieser Thermostat schaltet die Pumpe bei
einer Temperatur von 95 °C, falls jemand den Rauchgasthermostat 1 nicht korrekt einstellt und die
Pumpe im Kesselkreis vorzeitig abgestellt wird, auch wenn die Wassertemperatur im Kessel steigt.
Dieser Thermostat gewährleistet den Betrieb der Pumpe im Kesselkreis so lange, bis der Kessel
abkühlt. Es handelt Sich daher um ein Sicherheits-und kein Regelungselement. Gleichzeitig mit der
Pumpe im Kesselkreis wird der Abzugsventilator ein- und abgeschaltet. Laddomat 22 erlaubt eine
teilweise selbsttätige Zirkulation vom Wasser zwischen dem Kessel und den Pufferspeicher oder
dem System unter der Voraussetzung, dass die Pumpe am Laddomat 22 nicht im Betrieb ist. Dotierte
Kessel, die mit einer mit dem Stellantrieb Belimo betätigten Servoklappe ausgestattet sind, ermögli-
chen die Einstellung einer maximalen Abgastemperatur, damit die Nennleistung nicht überschritten
und der Wirkungsgrad so nicht reduziert wird. Der Stellantrieb Belimo wird durch einen zweiten an
der Kesselseite positionierten Rauchgasthermostat 2 betätigt. Die Einstellung des Stellantriebs und
des Rauchgasthermostat ist im Kapitel 29 (Seite 35) beschrieben. Hinter den Servoklappen /29/ und
/8/ kommt es zur Luftverteilung auf Primär- und Sekundärluft. Beide Klappen beeinflussen so die
Kesselleistung, die Abgastemperatur und gewissermaßen auch die Verbrennungsqualität.

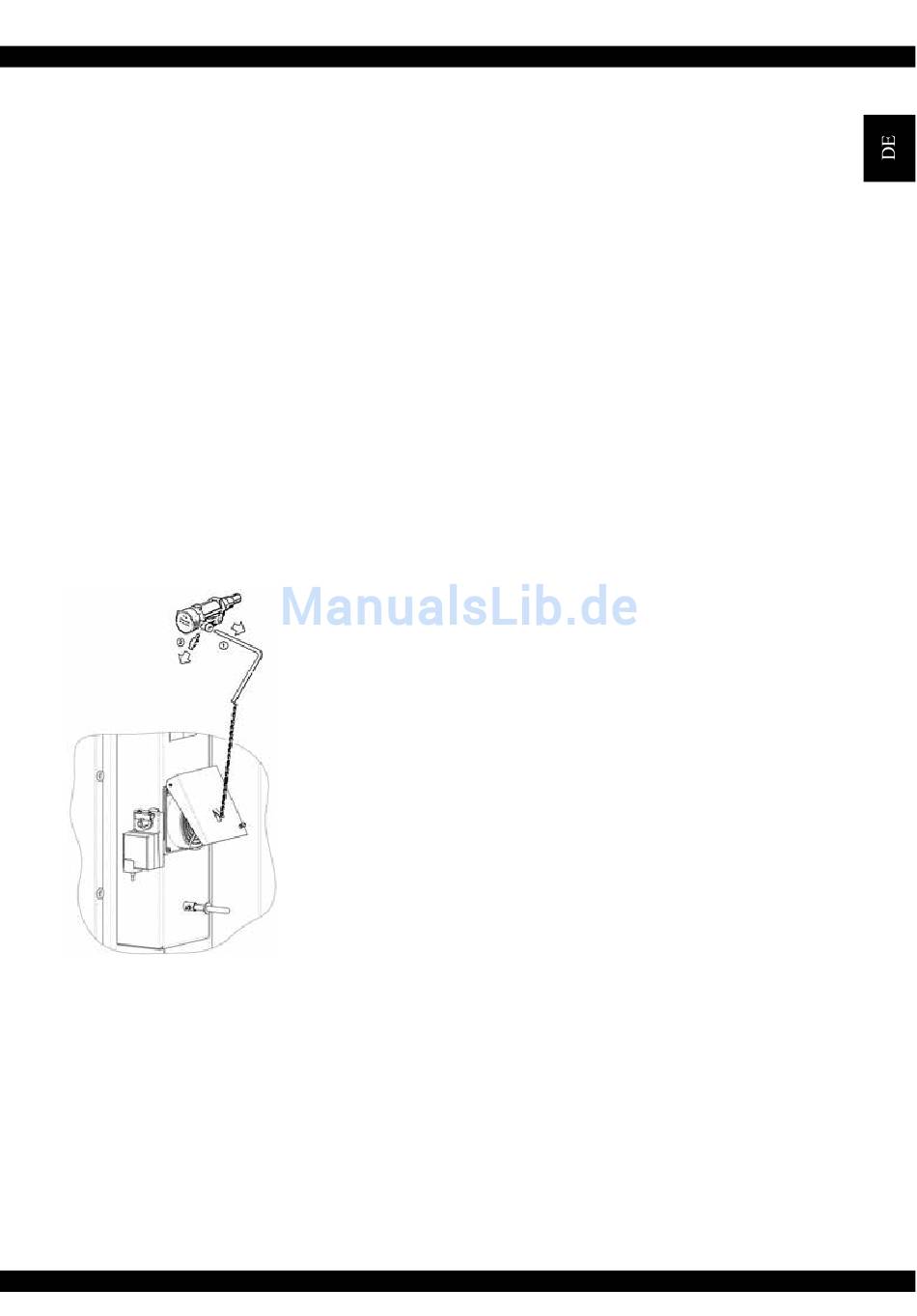

Luftansaugung HONEYWELL Braukmann FR 124 – Montageanleitung
Demontieren sie den Hebel /1/ und die Verbindung /2/ und schrauben sie den Regulator in den Kessel.
Bedienungsanleitung - DE
Einstellung
Heizen sie die Kessel auf ca. 80 °C an. Stellen sie den Einstellhebel auf
die Temperatur, die sie am Kesselthermometer ablesen. Spannen sie die
Kette der Luftklappe so, damit der Kessel die gewünschte Leistung er-
zielt, Zwischenraum von 3 – 50 mm unten an der Luft- (Regulierungs-)
Klappe. Der minimale Verschluss der Klappe 3 – 8mm wird durch eine
Stellschraube gewährleistet, aus dem Grund der Lebensdauer des Kessels
– nicht verringern. Dies würde eine Verteerung des Kessels und auch des
Ventilators und eine Verringerung der Lebensdauer des Kessels nach sich
ziehen. Im Fall von schlechteren Zugbedingungen kann der minimale Ver-
schluss der Klappe vergrößert werden.
Überprüfung der Zugreglerfunktion bei Brikettsheizen
Der Stellgriff ist auf die gewünschte Vorlauftemperatur des Kesselwass-
ers (80 - 90 °C) einzustellen. Bei maximaler Wassertemperatur von 95 °C
muss die Regelklappe auf Anschlag geschlossen werden (auf Schraube).
Die vorgeschriebene Betriebstemperatur des Kesselwassers (80 - 90 °C)
ist jeweils durch Mischventile hinter dem Kessel abzustimmen und zwar
manuell oder durch eine elektronische Regelung mit Stellantrieb.
www.atmos.cz
DE-27
