4.5.2 Lage der Schaltplatinen
1
Regelungsgehäuse
2
Regelungsblende
Bild 4-18 Übersicht Schaltplatinen (Gehäuseinnenseite)

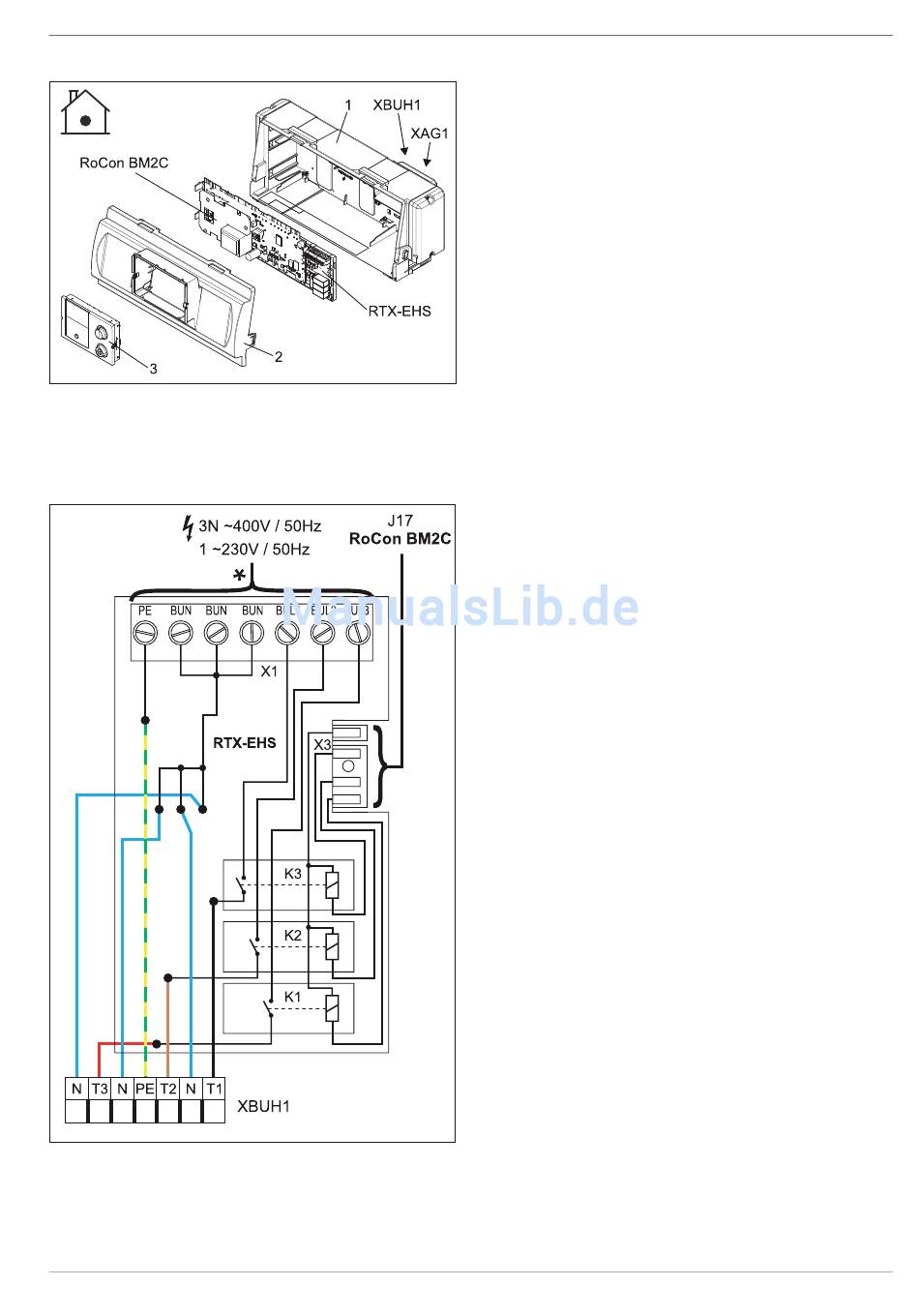

4.5.3 Anschlussbelegung Schaltplatine RTX-EHS
Bild 4-19 Schaltplatine RTX-EHS (Backup-Heater) - siehe Kap. 4.5.10
FA ROTEX HPSU monobloc compact • 09/2017
3
Bedienteil der Regelung
4
x
Aufstellung und Installation
25
