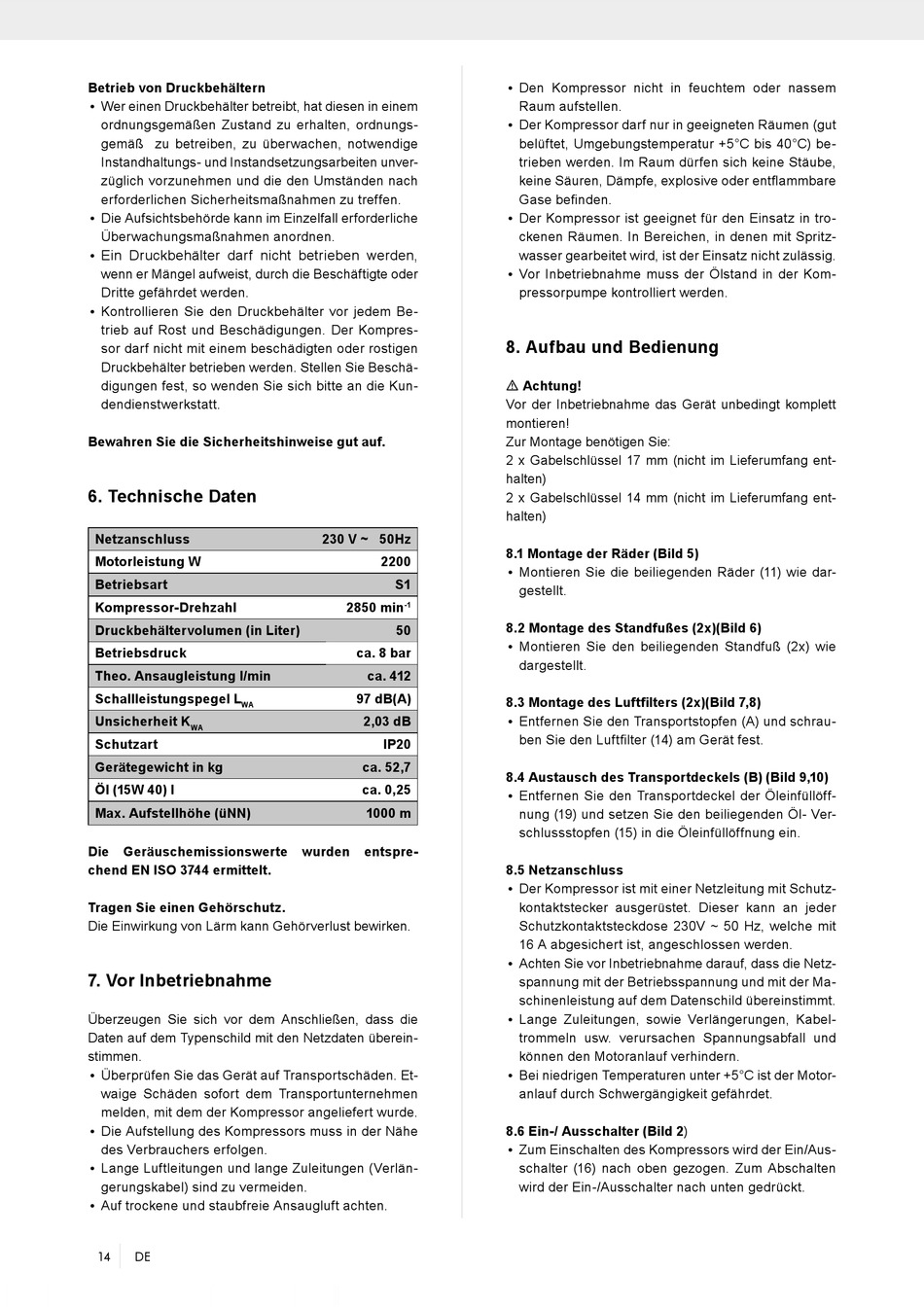

Betrieb von Druckbehältern
• Wer einen Druckbehälter betreibt, hat diesen in einem
ordnungsgemäßen Zustand zu erhalten, ordnungs-
gemäß zu betreiben, zu überwachen, notwendige
Instandhaltungs- und Instandsetzungsarbeiten unver-
züglich vorzunehmen und die den Umständen nach
erforderlichen Sicherheitsmaßnahmen zu treffen.
• Die Aufsichtsbehörde kann im Einzelfall erforderliche
Überwachungsmaßnahmen anordnen.
Ein Druckbehälter darf nicht betrieben werden,
•
wenn er Mängel aufweist, durch die Beschäftigte oder
Dritte gefährdet werden.
• Kontrollieren Sie den Druckbehälter vor jedem Be-
trieb auf Rost und Beschädigungen. Der Kompres-
sor darf nicht mit einem beschädigten oder rostigen
Druckbehälter betrieben werden. Stellen Sie Beschä-
digungen fest, so wenden Sie sich bitte an die Kun-
dendienstwerkstatt.
Bewahren Sie die Sicherheitshinweise gut auf.

6. Technische Daten

Netzanschluss

Motorleistung W
Betriebsart
Kompressor-Drehzahl
Druckbehältervolumen (in Liter)
Betriebsdruck
Theo. Ansaugleistung l/min
Schallleistungspegel L
WA
Unsicherheit K
WA
Schutzart
Gerätegewicht in kg
Öl (15W 40) l
Max. Aufstellhöhe (üNN)
Die Geräuschemissionswerte
chend EN ISO 3744 ermittelt.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.

7. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten überein-
stimmen.
• Überprüfen Sie das Gerät auf Transportschäden. Et-
waige Schäden sofort dem Transportunternehmen
melden, mit dem der Kompressor angeliefert wurde.
• Die Aufstellung des Kompressors muss in der Nähe
des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlän-
gerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
14 DE
230 V ~ 50Hz
2200
S1
2850 min
-1
50
ca. 8 bar
ca. 412
97 dB(A)
2,03 dB
IP20
ca. 52,7
ca. 0,25
1000 m
wurden entspre-
• Den Kompressor nicht in feuchtem oder nassem
Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen (gut
belüftet, Umgebungstemperatur +5°C bis 40°C) be-
trieben werden. Im Raum dürfen sich keine Stäube,
keine Säuren, Dämpfe, explosive oder entflammbare
Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in tro-
ckenen Räumen. In Bereichen, in denen mit Spritz-
wasser gearbeitet wird, ist der Einsatz nicht zulässig.
• Vor Inbetriebnahme muss der Ölstand in der Kom-
pressorpumpe kontrolliert werden.

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt komplett
montieren!
Zur Montage benötigen Sie:
2 x Gabelschlüssel 17 mm (nicht im Lieferumfang ent-
halten)
2 x Gabelschlüssel 14 mm (nicht im Lieferumfang ent-
halten)
8.1 Montage der Räder (Bild 5)
• Montieren Sie die beiliegenden Räder (11) wie dar-
gestellt.
8.2 Montage des Standfußes (2x)(Bild 6)
• Montieren Sie den beiliegenden Standfuß (2x) wie
dargestellt.
8.3 Montage des Luftfilters (2x)(Bild 7,8)
• Entfernen Sie den Transportstopfen (A) und schrau-
ben Sie den Luftfilter (14) am Gerät fest.
8.4 Austausch des Transportdeckels (B) (Bild 9,10)
• Entfernen Sie den Transportdeckel der Öleinfüllöff-
nung (19) und setzen Sie den beiliegenden Öl- Ver-
schlussstopfen (15) in die Öleinfüllöffnung ein.
8.5 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit Schutz-
kontaktstecker ausgerüstet. Dieser kann an jeder
Schutzkontaktsteckdose 230V ~ 50 Hz, welche mit
16 A abgesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die Netz-
spannung mit der Betriebsspannung und mit der Ma-
schinenleistung auf dem Datenschild übereinstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Motor-
anlauf durch Schwergängigkeit gefährdet.
8.6 Ein-/ Ausschalter (Bild 2)
• Zum Einschalten des Kompressors wird der Ein/Aus-
schalter (16) nach oben gezogen. Zum Abschalten
wird der Ein-/Ausschalter nach unten gedrückt.
