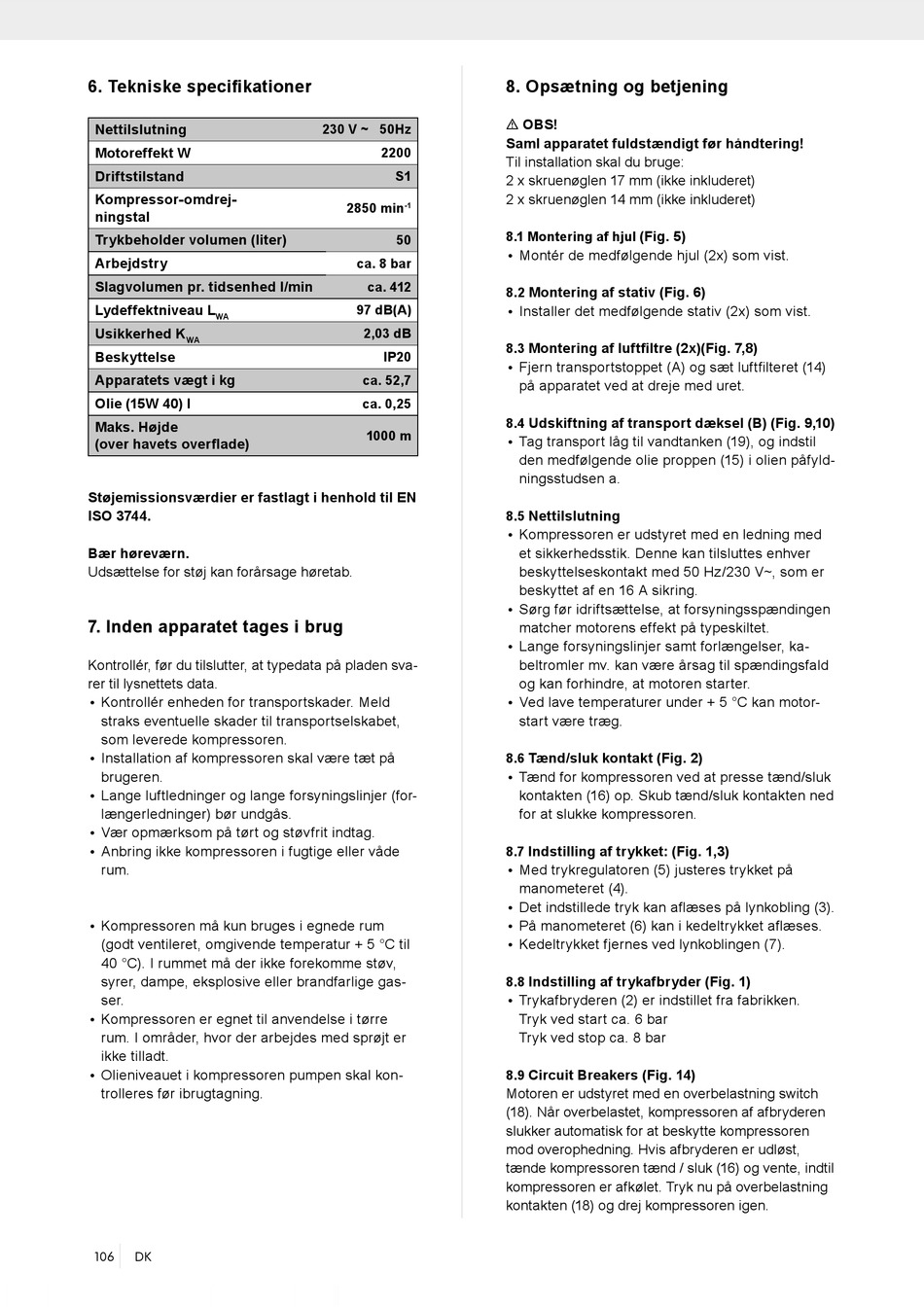

6. Tekniske specifikationer

Nettilslutning
Motoreffekt W
Driftstilstand
Kompressor-omdrej-
ningstal
Trykbeholder volumen (liter)
Arbejdstry
Slagvolumen pr. tidsenhed l/min
Lydeffektniveau L
WA
Usikkerhed K
WA
Beskyttelse
Apparatets vægt i kg
Olie (15W 40) l
Maks. Højde
(over havets overflade)
Støjemissionsværdier er fastlagt i henhold til EN
ISO 3744.
Bær høreværn.
Udsættelse for støj kan forårsage høretab.

7. Inden apparatet tages i brug

Kontrollér, før du tilslutter, at typedata på pladen sva-
rer til lysnettets data.
Kontrollér enheden for transportskader. Meld
•
straks eventuelle skader til transportselskabet,
som leverede kompressoren.
Installation af kompressoren skal være tæt på
•
brugeren.
Lange luftledninger og lange forsyningslinjer (for-
•
længerledninger) bør undgås.
Vær opmærksom på tørt og støvfrit indtag.
•
Anbring ikke kompressoren i fugtige eller våde
•
rum.
Kompressoren må kun bruges i egnede rum
•
(godt ventileret, omgivende temperatur + 5 °C til
40 °C). I rummet må der ikke forekomme støv,
syrer, dampe, eksplosive eller brandfarlige gas-
ser.
Kompressoren er egnet til anvendelse i tørre
•
rum. I områder, hvor der arbejdes med sprøjt er
ikke tilladt.
Olieniveauet i kompressoren pumpen skal kon-
•
trolleres før ibrugtagning.
106 DK
230 V ~ 50Hz
2200
S1
2850 min
-1
50
ca. 8 bar
ca. 412
97 dB(A)
2,03 dB
IP20
ca. 52,7
ca. 0,25
1000 m
8. Opsætning og betjening
OBS!
m
Saml apparatet fuldstændigt før håndtering!
Til installation skal du bruge:
2 x skruenøglen 17 mm (ikke inkluderet)
2 x skruenøglen 14 mm (ikke inkluderet)
(Fig. 5)
8.1 Montering af hjul
Montér de medfølgende hjul (2x) som vist.
•
Montering af stativ (Fig. 6)
8.2
Installer det medfølgende stativ (2x) som vist.
•
Montering af luftfiltre (2x)(Fig. 7,8)
8.3
Fjern transportstoppet (A) og sæt luftfilteret (14)
•
på apparatet ved at dreje med uret.
Udskiftning af transport dæksel (B) (Fig. 9,10)
8.4
Tag transport låg til vandtanken (19), og indstil
•
den medfølgende olie proppen (15) i olien påfyld-
ningsstudsen a.
Nettilslutning
8.5
Kompressoren er udstyret med en ledning med
•
et sikkerhedsstik. Denne kan tilsluttes enhver
beskyttelseskontakt med 50 Hz/230 V~, som er
beskyttet af en 16 A sikring.
Sørg før idriftsættelse, at forsyningsspændingen
•
matcher motorens effekt på typeskiltet.
Lange forsyningslinjer samt forlængelser, ka-
•
beltromler mv. kan være årsag til spændingsfald
og kan forhindre, at motoren starter.
Ved lave temperaturer under + 5 °C kan motor-
•
start være træg.
Tænd/sluk kontakt (Fig. 2)
8.6
Tænd for kompressoren ved at presse tænd/sluk
•
kontakten (16) op. Skub tænd/sluk kontakten ned
for at slukke kompressoren.
Indstilling af trykket: (Fig. 1,3)
8.7
Med trykregulatoren (5) justeres trykket på
•
manometeret (4).
Det indstillede tryk kan aflæses på lynkobling (3).
•
På manometeret (6) kan i kedeltrykket aflæses.
•
Kedeltrykket fjernes ved lynkoblingen (7).
•
Indstilling af trykafbryder (Fig. 1)
8.8
Trykafbryderen (2) er indstillet fra fabrikken.
•
Tryk ved start ca. 6 bar
Tryk ved stop ca. 8 bar
8.9 Circuit Breakers (Fig. 14)
Motoren er udstyret med en overbelastning switch
(18). Når overbelastet, kompressoren af afbryderen
slukker automatisk for at beskytte kompressoren
mod overophedning. Hvis afbryderen er udløst,
tænde kompressoren tænd / sluk (16) og vente, indtil
kompressoren er afkølet. Tryk nu på overbelastning
kontakten (18) og drej kompressoren igen.
