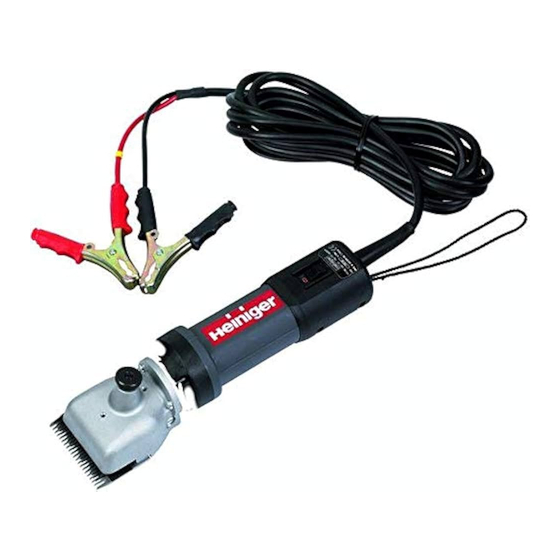

Heiniger C12 Betriebsanleitung
Verwandte Anleitungen für Heiniger C12
Inhaltszusammenfassung für Heiniger C12
- Seite 1 Betriebsanleitung Instruction manual Mode d’emploi Istruzioni d’uso Manual de instrucciones Bedieningshandleiding Instruktionsbog Instruktionsbok Instruksjonsbok Käyttöohjekirja Manual de instruções δηγίες ρήσης Ausgabe/Index: C12/C 11-11...
-
Seite 2: Inhaltsverzeichnis
4.3 Nachschleifen der Schermesser 4.4 Reinigung des Luftfilters 4.5 Wechseln des Scherkopfes (Option) 4.6 Aufbewahren der Schermaschine 5 Reparaturen 5.1 Einleitung 5.2 Störungslisten 6 Umweltschutz und Entsorgung 6.1 Einleitung 6.2 Materialgruppen 7 Kontaktadressen Abbildungen: am Schluss der Anleitung Betriebsanleitung C12... -
Seite 3: Bestimmungsgemässe Verwendung
Exzentervierkant T-Litze 1.5mm² rot mit Flachstecker Zahnrad Z30 USV/12V weiss Luftleitstück 12V Bild 1 Druckregulierschraube USV/HANDY/ T-Litze 1.5mm² blau mit Flachstecker CORDLESS Motorgehäuse 12V Heiniger grau Distanzschraube USV/HANDY/CORDLESS/ Knickschutztülle VS84/HANDY/12V USA DELTA1/PROGRESS Aufhängeschlaufe HANDY/12V Druckbügel Kabel mit Klemmen 12V Zentrierhülse Geräteschalter VS84/HANDY/12V... -
Seite 4: Technische Daten
Warnung bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. Vorsicht bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. Betriebsanleitung C12... -
Seite 5: Bestimmungsgemässe Verwendung
Kindern auf. 2.4.2 Wartungs- und Inspektionspflicht Betreiben Sie die Schermaschine nur in unbeschädigtem und ordnungsgemässen Zustand. Wird am Gehäuse oder am elektrischen Kabel ein Defekt festgestellt, so ist dieser durch eine Reparatur- und Servicestelle zu beheben. Betriebsanleitung C12... -
Seite 6: Lärmemission/Persönliche Schutzausrüstung
Sie nie nasse Tiere. In die Maschine eingedrungene Flüssigkeit reduziert die elektrische Isolation. Die Gefahr eines elektrischen Schlages oder Kurzschlusses entsteht. Reinigen Sie die Maschine nur trocken mit einer Bürste und dem Reinigungspinsel. • Ein auf längere Distanz lose auf dem Boden liegendes Elektrokabel kann sich verfangen und Betriebsanleitung C12... -
Seite 7: Schereinstellung Mit Regulierschraube
Wenn die Schur mit ungenügender Scherspannung begonnen wird, können sich Haare zwi- schen den Schermessern ansammeln. Dadurch wird der weitere Verlauf der Schur negativ beeinträchtigt oder gar verunmöglicht. Ist dies der Fall, müssen die Schermesser demontiert, gereinigt, geölt und wie unter 4.2 beschrieben neu montiert werden. Betriebsanleitung C12... -
Seite 8: Schmierung
Stellung 0: Maschine ausgeschaltet Bild 2 Benützen Sie immer den Schiebeschalter (Bild 2) zum Ein- und Ausschalten der Maschine. Kontrollieren Sie vor dem anschliessen der Kontaktklemmen die Schalterposition. 3.5 Störungen Zur Behebung von Störungen siehe die Störungsliste im Kapitel 5 «Reparaturen». Betriebsanleitung C12... -
Seite 9: Wartung
4.3 Nachschleifen der Schermesser Arbeiten Sie nur mit scharfen Schermessern, ersetzen Sie stumpfe oder defekte Messer mit fehlenden Zähnen. Das korrekte Nachschleifen von Schermessern ist nur mittels Spezialma- schinen und durch den Fachmann möglich. Kontaktieren Sie in diesem Fall Ihre Servicestelle. Betriebsanleitung C12... -
Seite 10: Reinigung Des Luftfilters
5 Reparaturen Dieses Produkt wurde für Langlebigkeit und hohe Leistungsfähigkeit entwickelt und nur mit den besten verfügbaren Einzelteilen zusammengestellt. Für Reparaturen dürfen nur Original Heiniger-Ersatzteile verwendet werden, da sonst die Leistung des Produkts beeinträchtigt wird und die Garantie verfällt. 5.1 Einleitung Die Massnahmen zur Behebung solcher Störungen sind in der Kolonne «Behebung»... -
Seite 11: Haare Zwischen Ober- Und Untermesser Eingeklemmt
Messer demontieren, gut reini- Untermesser eingeklemmt gen und einölen, anschlies send (Bild 5, Pos. 1+2) montieren und Druck erhöhen Scherkopf hat zuviel Spiel Scherkopf revidieren lassen Abstand richtig einstellen Obermesserabstand zu Unter- (Bild 10) messer nicht richtig eingestellt Betriebsanleitung C12... - Seite 12 Laufzeit einer Akkuladung zu kurz und/oder Motor wird heiss Luftfilter reinigen oder ersetzen Luftfilter verstopft (Bild 11) Vollständig geladener, 12V Leerer, falscher oder zu klein Bleiakkumulator mit min. 45 Ah dimensionierter Akkumulator verwenden verwendet Akkumulator defekt Akkumulator ersetzen Betriebsanleitung C12...
-
Seite 13: Umweltschutz Und Entsorgung
15 / 24 Messing Aluminium andere Stoffe 14 / 15 / 19 / 20 / 25 7 Kontaktadresse Ihre Verkaufsstelle oder die auf dem Garantieschein erwähnte Firma sind autorisierte Service-Stellen oder verweisen Sie an die nächstgelegene Service-Stelle in Ihrer Region. Betriebsanleitung C12... - Seite 147 23 24 32 33 23 24...
- Seite 148 9 10 12 13...
- Seite 149 1,5–2,0 mm...
- Seite 152 Item Artikel Artículo Artikel Article Artikel Artikel Artikkel Articolo Tuote Προϊόν Artico Serial no. Serie nr. No. de serie Serie Nr. No. de série Serienr. Seriennummer Serie nummer No. di serie Sarjanro Αρ. σειράς No. de série Date of purchase Datum van aankoop Fecha de compra Købsdato...
