Planungshandbuch

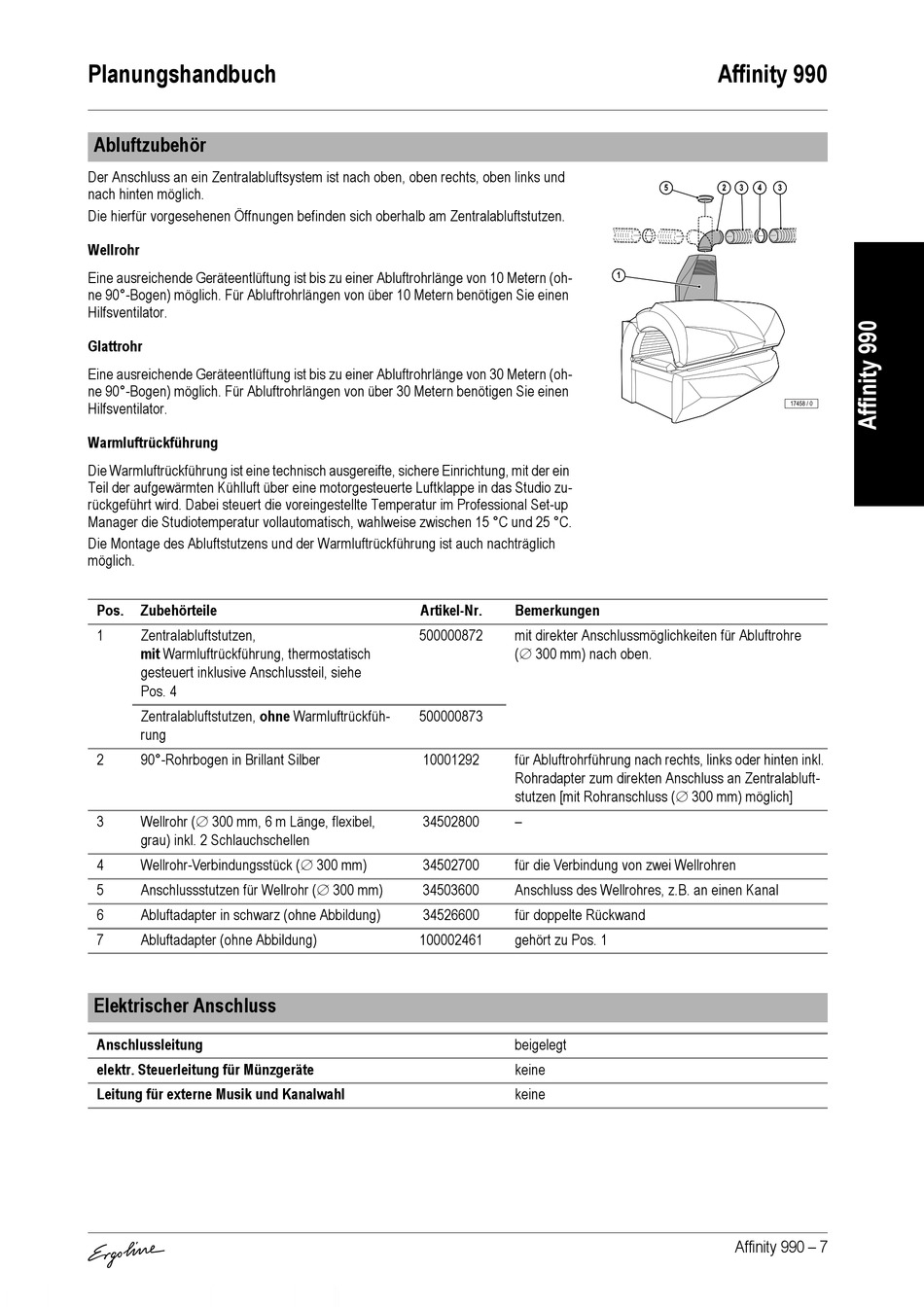

Abluftzubehör
Der Anschluss an ein Zentralabluftsystem ist nach oben, oben rechts, oben links und
nach hinten möglich.
Die hierfür vorgesehenen Öffnungen befinden sich oberhalb am Zentralabluftstutzen.
Wellrohr
Eine ausreichende Geräteentlüftung ist bis zu einer Abluftrohrlänge von 10 Metern (oh-
ne 90°-Bogen) möglich. Für Abluftrohrlängen von über 10 Metern benötigen Sie einen
Hilfsventilator.
Glattrohr
Eine ausreichende Geräteentlüftung ist bis zu einer Abluftrohrlänge von 30 Metern (oh-
ne 90°-Bogen) möglich. Für Abluftrohrlängen von über 30 Metern benötigen Sie einen
Hilfsventilator.
Warmluftrückführung
Die Warmluftrückführung ist eine technisch ausgereifte, sichere Einrichtung, mit der ein
Teil der aufgewärmten Kühlluft über eine motorgesteuerte Luftklappe in das Studio zu-
rückgeführt wird. Dabei steuert die voreingestellte Temperatur im Professional Set-up
Manager die Studiotemperatur vollautomatisch, wahlweise zwischen 15 °C und 25 °C.
Die Montage des Abluftstutzens und der Warmluftrückführung ist auch nachträglich
möglich.
Pos. Zubehörteile
Zentralabluftstutzen, 
1
mit Warmluftrückführung, thermostatisch
gesteuert inklusive Anschlussteil, siehe
Pos. 4
Zentralabluftstutzen, ohne Warmluftrückfüh-
rung
2 90°-Rohrbogen in Brillant Silber
3 Wellrohr ( 300 mm, 6 m Länge, flexibel,
grau) inkl. 2 Schlauchschellen
4 Wellrohr-Verbindungsstück ( 300 mm)
5 Anschlussstutzen für Wellrohr ( 300 mm)
6 Abluftadapter in schwarz (ohne Abbildung)
7 Abluftadapter (ohne Abbildung)

Elektrischer Anschluss

Anschlussleitung
elektr. Steuerleitung für Münzgeräte
Leitung für externe Musik und Kanalwahl
Artikel-Nr. Bemerkungen
500000872 mit direkter Anschlussmöglichkeiten für Abluftrohre
( 300 mm) nach oben.
500000873
10001292 für Abluftrohrführung nach rechts, links oder hinten inkl.
Rohradapter zum direkten Anschluss an Zentralabluft-
stutzen [mit Rohranschluss ( 300 mm) möglich]
34502800 –
34502700 für die Verbindung von zwei Wellrohren
34503600 Anschluss des Wellrohres, z.B. an einen Kanal
34526600 für doppelte Rückwand
100002461 gehört zu Pos. 1
beigelegt
keine
keine
Affinity 990
Affinity 990 – 7
