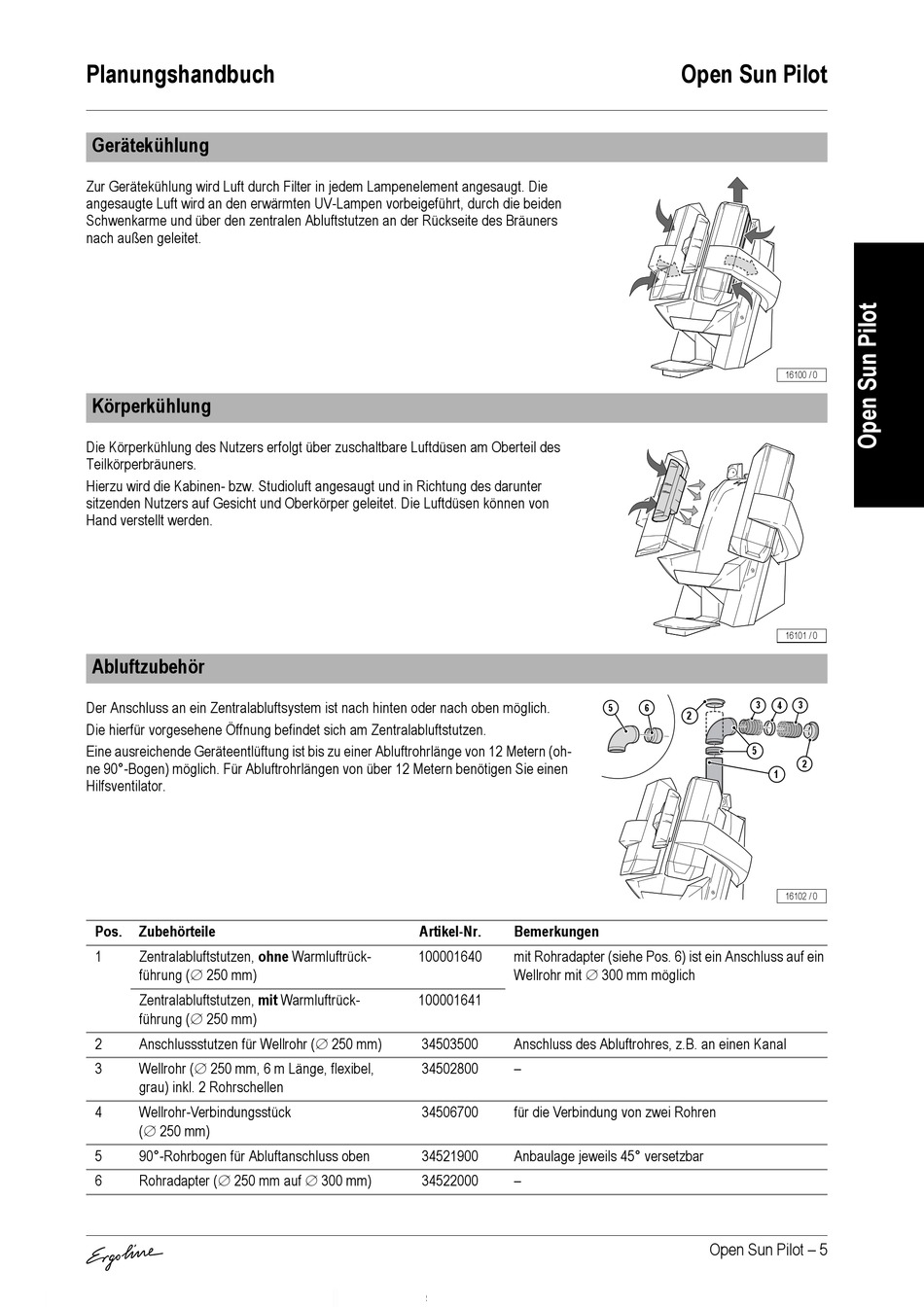

Planungshandbuch
Gerätekühlung
Zur Gerätekühlung wird Luft durch Filter in jedem Lampenelement angesaugt. Die
angesaugte Luft wird an den erwärmten UV-Lampen vorbeigeführt, durch die beiden
Schwenkarme und über den zentralen Abluftstutzen an der Rückseite des Bräuners
nach außen geleitet.
Körperkühlung
Die Körperkühlung des Nutzers erfolgt über zuschaltbare Luftdüsen am Oberteil des
Teilkörperbräuners.
Hierzu wird die Kabinen- bzw. Studioluft angesaugt und in Richtung des darunter
sitzenden Nutzers auf Gesicht und Oberkörper geleitet. Die Luftdüsen können von
Hand verstellt werden.
Abluftzubehör
Der Anschluss an ein Zentralabluftsystem ist nach hinten oder nach oben möglich.
Die hierfür vorgesehene Öffnung befindet sich am Zentralabluftstutzen.
Eine ausreichende Geräteentlüftung ist bis zu einer Abluftrohrlänge von 12 Metern (oh-
ne 90°-Bogen) möglich. Für Abluftrohrlängen von über 12 Metern benötigen Sie einen
Hilfsventilator.
Pos.
Zubehörteile
1
Zentralabluftstutzen, ohne Warmluftrück-
führung ( 250 mm)
Zentralabluftstutzen, mit Warmluftrück-
führung ( 250 mm)
2
Anschlussstutzen für Wellrohr ( 250 mm)
3
Wellrohr ( 250 mm, 6 m Länge, flexibel,
grau) inkl. 2 Rohrschellen
4
Wellrohr-Verbindungsstück
( 250 mm)
5
90°-Rohrbogen für Abluftanschluss oben
Rohradapter ( 250 mm auf 300 mm)
6
Artikel-Nr.
Bemerkungen
100001640
mit Rohradapter (siehe Pos. 6) ist ein Anschluss auf ein
Wellrohr mit 300 mm möglich
100001641
34503500
Anschluss des Abluftrohres, z.B. an einen Kanal
34502800
–
34506700
für die Verbindung von zwei Rohren
34521900
Anbaulage jeweils 45° versetzbar
34522000
–
Open Sun Pilot
3
4
5
6
2
5
1
Open Sun Pilot – 5
16100 / 0
16101 / 0
3
2
16102 / 0
