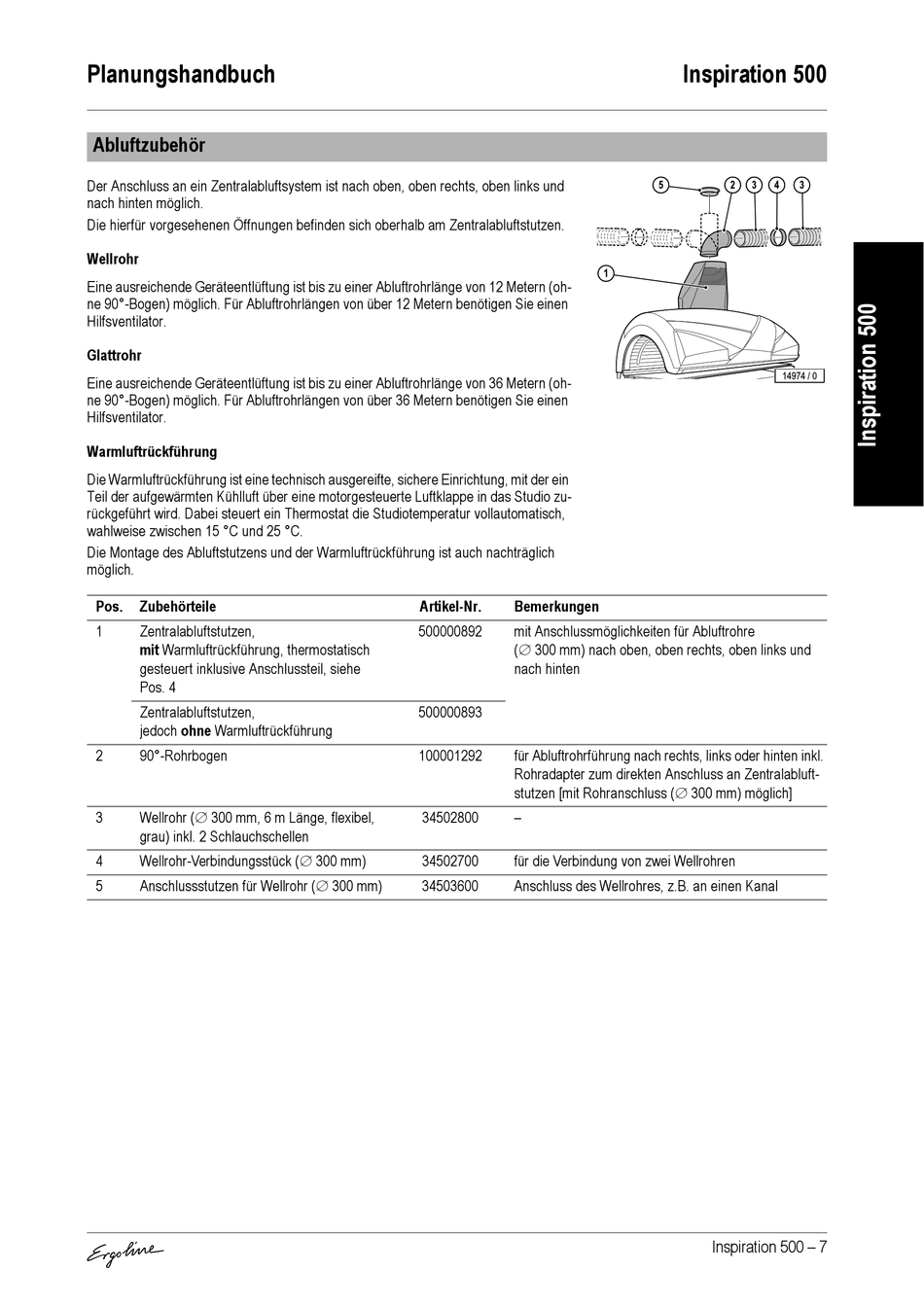

Abluftzubehör - ergoline Inspiration 500 Smart Performance Super Power Planungshandbuch

Planungshandbuch
Abluftzubehör
Der Anschluss an ein Zentralabluftsystem ist nach oben, oben rechts, oben links und
nach hinten möglich.
Die hierfür vorgesehenen Öffnungen befinden sich oberhalb am Zentralabluftstutzen.
Wellrohr
Eine ausreichende Geräteentlüftung ist bis zu einer Abluftrohrlänge von 12 Metern (oh-
ne 90°-Bogen) möglich. Für Abluftrohrlängen von über 12 Metern benötigen Sie einen
Hilfsventilator.
Glattrohr
Eine ausreichende Geräteentlüftung ist bis zu einer Abluftrohrlänge von 36 Metern (oh-
ne 90°-Bogen) möglich. Für Abluftrohrlängen von über 36 Metern benötigen Sie einen
Hilfsventilator.
Warmluftrückführung
Die Warmluftrückführung ist eine technisch ausgereifte, sichere Einrichtung, mit der ein
Teil der aufgewärmten Kühlluft über eine motorgesteuerte Luftklappe in das Studio zu-
rückgeführt wird. Dabei steuert ein Thermostat die Studiotemperatur vollautomatisch,
wahlweise zwischen 15 °C und 25 °C.
Die Montage des Abluftstutzens und der Warmluftrückführung ist auch nachträglich
möglich.
Pos. Zubehörteile
1 Zentralabluftstutzen,
mit Warmluftrückführung, thermostatisch
gesteuert inklusive Anschlussteil, siehe
Pos. 4
Zentralabluftstutzen,
jedoch ohne Warmluftrückführung
2 90°-Rohrbogen
3 Wellrohr ( 300 mm, 6 m Länge, flexibel,
grau) inkl. 2 Schlauchschellen
4 Wellrohr-Verbindungsstück ( 300 mm)
5 Anschlussstutzen für Wellrohr ( 300 mm)
Artikel-Nr. Bemerkungen
500000892 mit Anschlussmöglichkeiten für Abluftrohre
( 300 mm) nach oben, oben rechts, oben links und
nach hinten
500000893
100001292 für Abluftrohrführung nach rechts, links oder hinten inkl.
Rohradapter zum direkten Anschluss an Zentralabluft-
stutzen [mit Rohranschluss ( 300 mm) möglich]
34502800 –
34502700 für die Verbindung von zwei Wellrohren
34503600 Anschluss des Wellrohres, z.B. an einen Kanal
Inspiration 500
Inspiration 500 – 7
