4.1.4 Montage der Hauswasserstation

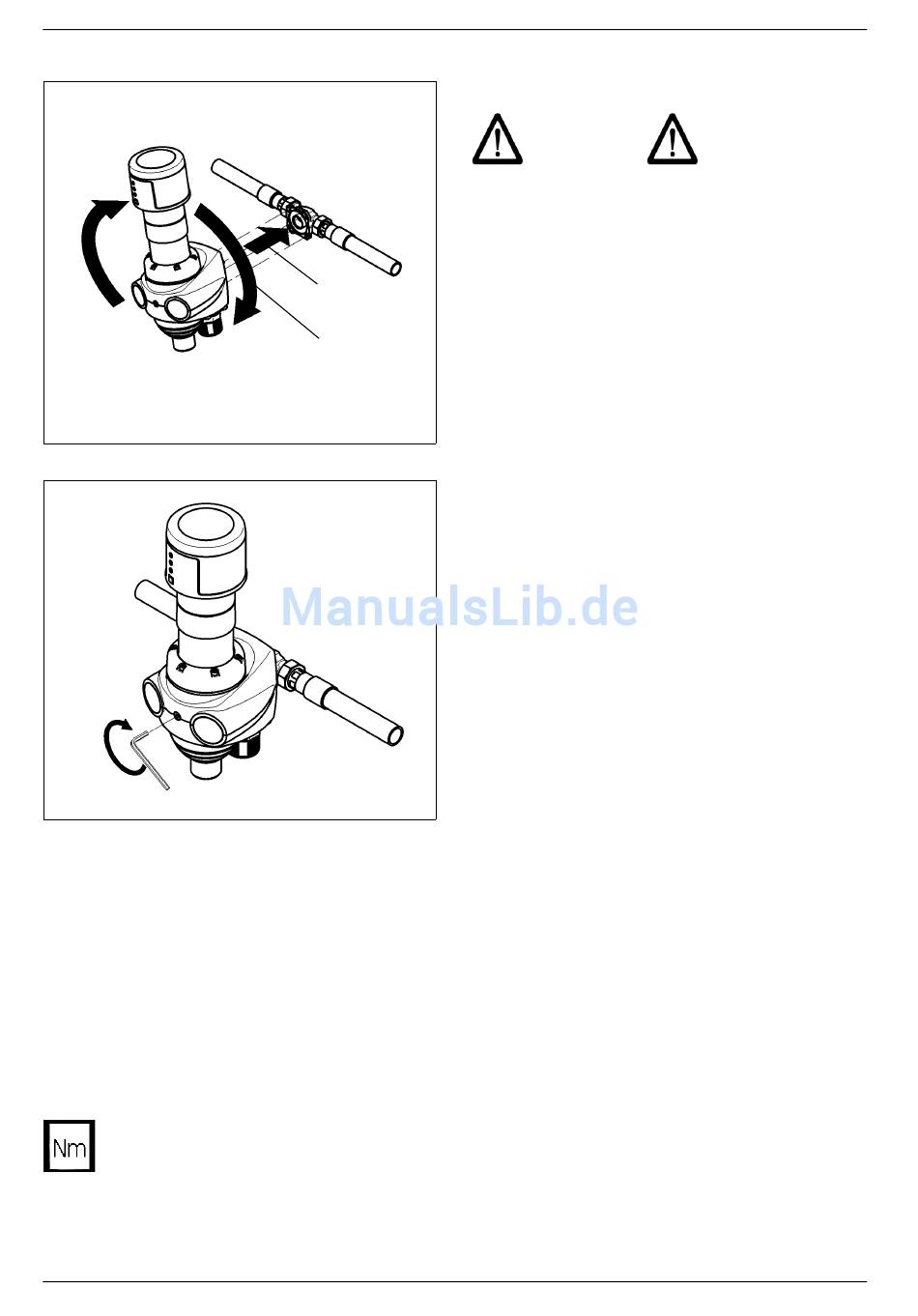

Abb. 3:
Montage JPM-QC-AT
Abb. 4:
Montage JPM-QC-AT
Die Schrauben nicht lösen!
–
Die Köpfe der vier Flanschschrauben
M6 x 165 in die Bajonettbohrungen am
Einbaudrehflansch stecken (siehe Abb. 3).
–
Die Automatik-Automatik-Hauswassersta-
tion im Uhrzeigersinn bis zum Anschlag
drehen (siehe Abb. 3).
–
Die zentrale Schraube in der Frontseite mit
einem
Innen-Sechskantschlüssel
schrauben (siehe Abb. 4).
Das Anziehmoment (ca. 25 Nm) so
wählen, dass die Dichtung schließt
und die Hauswasserstation nicht
beschädigt bzw. verspannt wird!
10
Installation
1
2
fest-
JUDO PROMIMAT-QUICK CONNECTION
4.2
Ableitung des
Rückspülwassers
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Für das Rückspülwasser muss ein ausrei-
chend dimensionierter Abwasseranschluss
(z. B. Bodenablauf) nach DIN 1986 vor-
handen sein. Falls kein Abwasseranschluss
vorliegt kann ein Eimer mit entsprechender
Größe verwendet werden (siehe Abb. 5).
Die Dimensionierung richtet sich nach den
örtlichen Gegebenheiten (z. B. Gefälle des
Abwasserrohres, Anzahl der Umlenkungen,
Länge der Abwasserleitung usw.). Sie muss
mindestens so sein, dass das gesamte
Abwasser
zeitgleich
kann. Ist ein Abwasseranschluss direkt
unter
der
Automatik-Hauswasserstation
nicht möglich, so kann das Spülwasser über
einen Schlauch oder eine am Spülwasser-
ventil zu montierende Leitung einige Meter
zum nächsten Abwasseranschluss geführt
werden. Diese Leitung muss die gleiche
Dimension wie das Spülwasserventil haben.
Bei allen Möglichkeiten muss nach DIN EN
1717 auf einen freien Auslauf geachtet
werden.
Wenn zur Rückspülung ein Eimer ver-
wendet wird, sind folgende Punkte zu
beachten:
– Bei hohem Netzdruck kann Wasser aus
dem Eimer spritzen. In diesem Falle sind
Wasserschäden an Gegenständen, die
sich in der Nähe der Hauswasserstation
befinden, möglich.
– Wenn der Eimer zur Hälfte gefüllt ist,
muss der Rückspülvorgang beendet
werden.
Andernfalls
Möglichkeit, dass der Eimer überläuft.
Deshalb muss der Eimer ausreichend
dimensioniert sein und die Rückspülung
sollte zügig durchgeführt werden (siehe
Abb. 5).
abgeführt
werden
besteht
die
