Der Einbaudrehflansch muss in Fließ-
richtung installiert werden. Diese ist
durch einen eingegossenen
gekennzeichnet (siehe Abb. 4).
Bei Nichtbeachtung ist die Wasserenthär-
tungsanlage nicht funktionsfähig.
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")

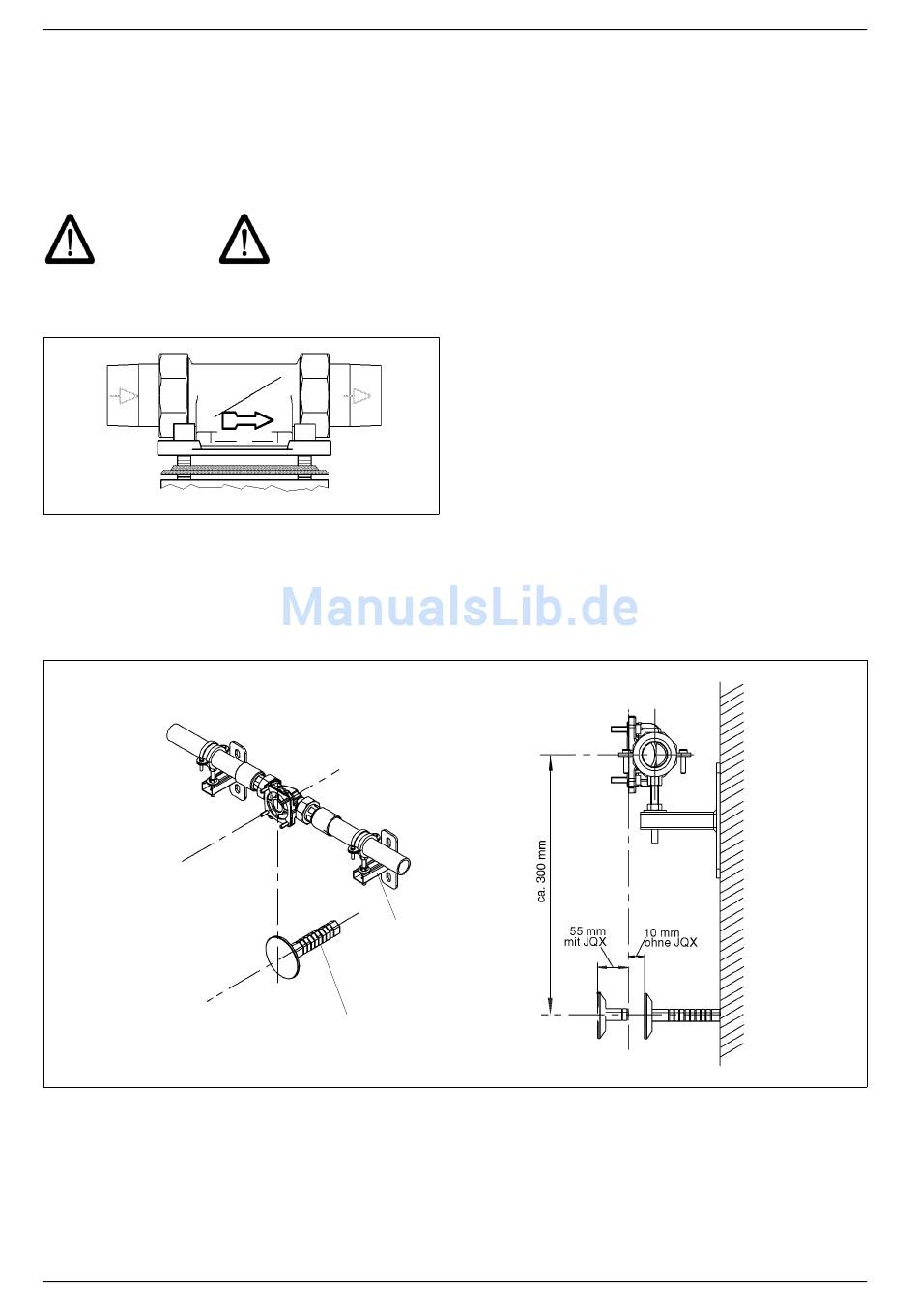

Abb. 4: Einbaudrehflansch
4.3 Montage der Wandabstützungs-
komponenten
Abb. 5: Wandabstützungskomponenten
Die Wandabstützung sorgt für eine sichere Abstützung des Geräts und verhindert so eine
Drehbewegung des Geräts um die Rohrleitung. Die Montage der Wandabstützung (Best.-Nr.
2201227) wird in der zugehörigen Montageanleitung näher beschrieben.
Das Konsolen-Set (Best.-Nr. 2201231) dient vornehmlich zur Entlastung und Fixierung der
Rohrleitung.
10
Installation
Pfeil
Konsolen-Set
Wandabstützung
JUDO i-soft
Die Flanschfläche des Einbaudrehflansches
muss senkrecht stehen! Der Einbaudreh-
flansch muss so montiert werden, dass
keine mechanischen Verspannungen auf-
treten! Ansonsten kann es zu einer mecha-
nischen Beschädigung des Einbaudreh-
flansches kommen. Daraus können größere
Wasserschäden resultieren.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch und Wasserenthärtungs-
anlage einwirken.
