9.8 Schaltplan für Filtersteuerung
Differenz-
druck-
schalter
Hand-
auslösung
HE-Kontakt-
geber rot
(oben)
HE-Kontakt-
geber gelb
(unten)

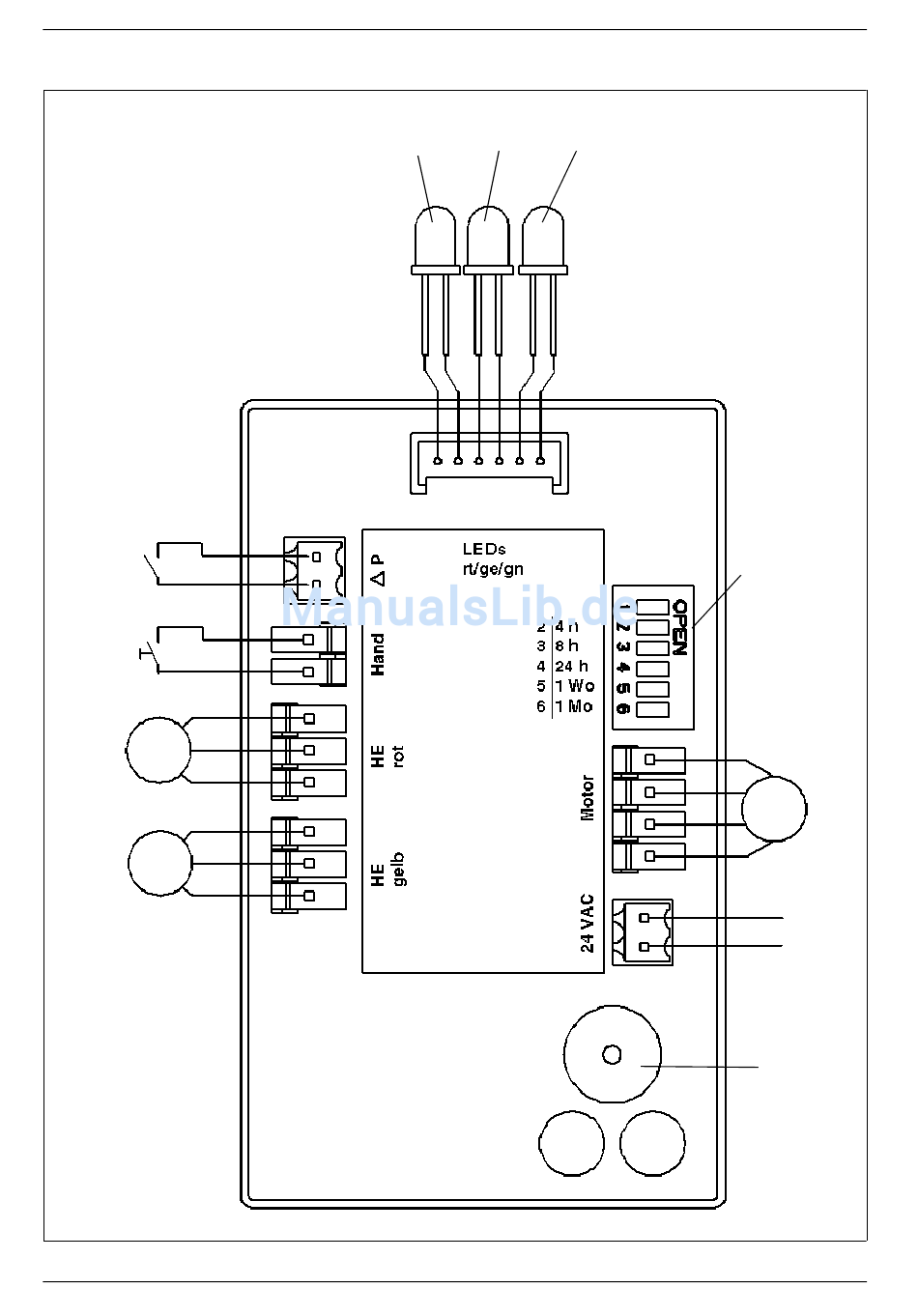

Abb. 10: Schaltplan für Filtersteuerung
Datenblatt
LED (rot)
Störung
JUDO PROMIMAT-QUICK CONNECTION
LED (gelb) LED (grün)
Betrieb
Spülung
DIP-Schalter S1
für Rückspül-
intervalle
Motor
24 VAC
Signalgeber
23
