Einbaulänge Verschneidemodul:
180 mm
Einbaulänge Weichwassermodul:
195 mm
Bei der Montage der beiden Einbaudreh-
flansche ist wie folgt vorzugehen:
– Absperrventil im Wasserzulauf schließen.
– Einbaudrehflansche JQE (mit Montage-
deckel) einbauen.
– Absperrventil nach Montage der Einbau-
drehflansche wieder öffnen und die
Wasserrohrleitung spülen.
– Absperrventil
schließen.
Die Flanschflächen der Einbaudrehflansche
müssen senkrecht stehen! Die Einbaudreh-
flansche müssen so montiert werden, dass
keine
mechanischen
auftreten! Ansonsten kann es zu einer
mechanischen Beschädigung der Einbau-
drehflansche kommen. Daraus können
größere Wasserschäden resultieren.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitungen,
Einbaudrehflansche
Verschneidearmatur einwirken.
4.2.3 Montage der automatischen
Verschneidearmatur
Die Einbaudrehflansche sind mit Bajonett-
bohrungen ausgerüstet. Die erforderlichen
Dichtungen und Schrauben sind am Ver-
schneidemodul und am Weichwassermodul
der automatischen Verschneidearmatur vor-
montiert.
Die Schrauben nicht lösen!
– Die schwarzen Montagedeckel der bei-
den Einbaudrehflansche demontieren.
– Die Köpfe der vier Flanschschrauben an
den beiden Modulen durch die jeweili-
gen Bajonettbohrungen am Einbaudreh-
flansch stecken (siehe Abb. 7 I).
– Die beiden Module im Uhrzeigersinn bis
anschließend
wieder
Verspannungen
und
automatische
Installation
zum Anschlag drehen (siehe Abb. 7 II).
– Alle Flanschschrauben festziehen.

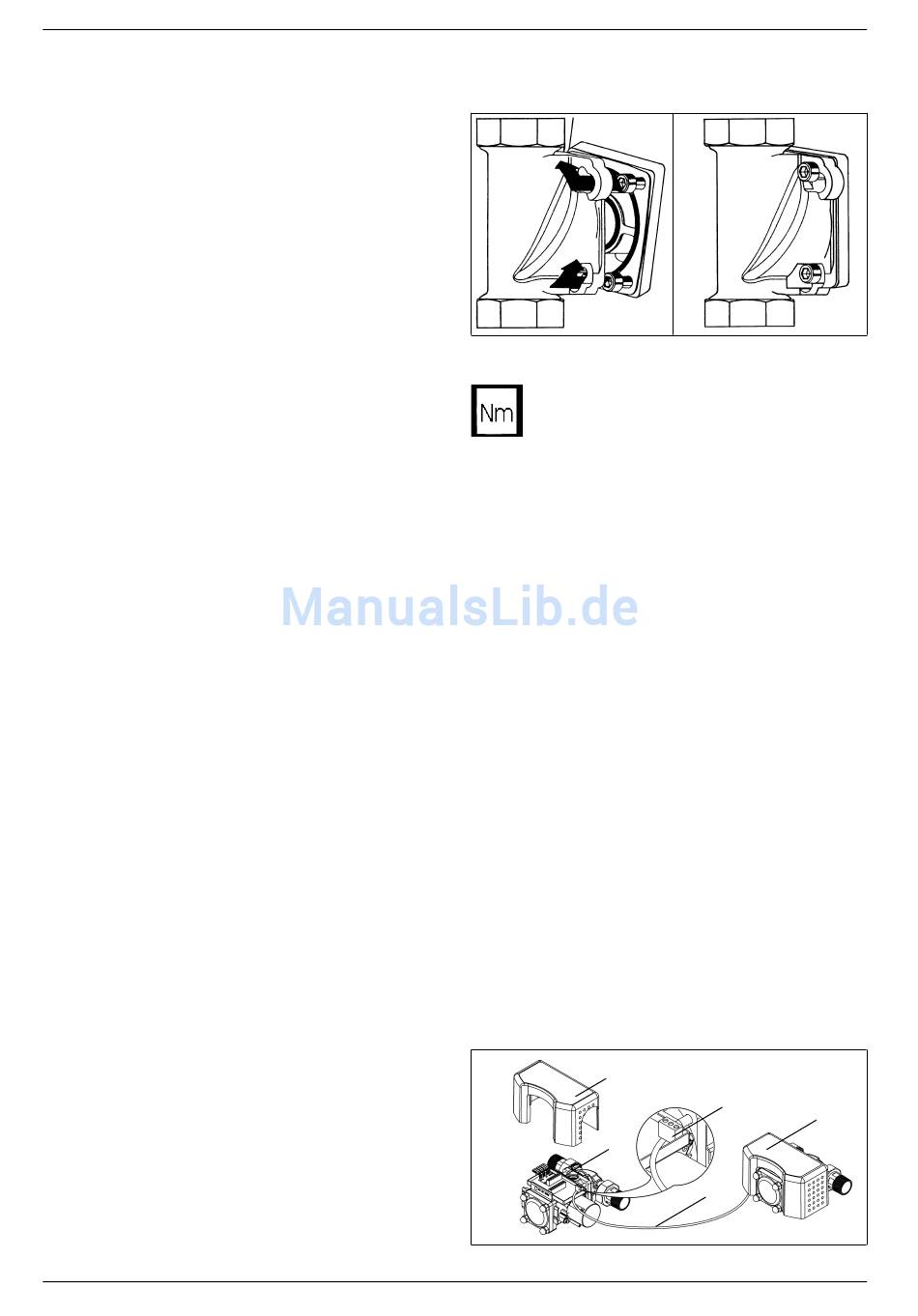

Abb. 7:
Einbaudrehflansch mit Bajonett
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt
und das Gerät nicht beschädigt bzw.
verspannt wird!
Das Profil der Profilflanschdichtung muss
zum
Einbaudrehflansch
Abb. 6). Wird dies nicht beachtet, kann es zu
Undichtheiten und zum Austreten von Was-
ser kommen. Dabei können Wasserschäden
an Haus und Einrichtungen entstehen.
4.2.4 Elektrischer Anschluss
Verbinden der beiden Module
Das aus dem Gehäuse des Weichwasser-
moduls (1) hängende Kabel (2) des Hall-
Sensors muss an die Verteilerplatine des
Verschneidemoduls (3) angeschlossen wer-
den.
– Abdeckhaube (4) des Verschneidemo-
duls (3) abnehmen (siehe Abb. 8).
– Kabel (2) an die 3-polige Klemme (5) ge-
mäß Farbbezeichnung auf der Verteiler-
platine anschließen.
Abb. 8:
Elektrische Verbindung der Module
JUDO i-mix
I
zeigen
4
5
3
2
II
(siehe
1
15
