5.9
Potenzialfreier Eingang
Filter mit potenzialfreien Melderelais haben
einen zusätzlichen Eingang (potenzialfreier
Eingang) und einen zusätzlichen DIP-
Schalter S2 (siehe Kapitel „Schaltplan für
Filtersteuerung mit potenzialfreien Melde-
relais"). Dieser Eingang kann zur Steuerung
des Filters verwendet werden (siehe Tab. 2).

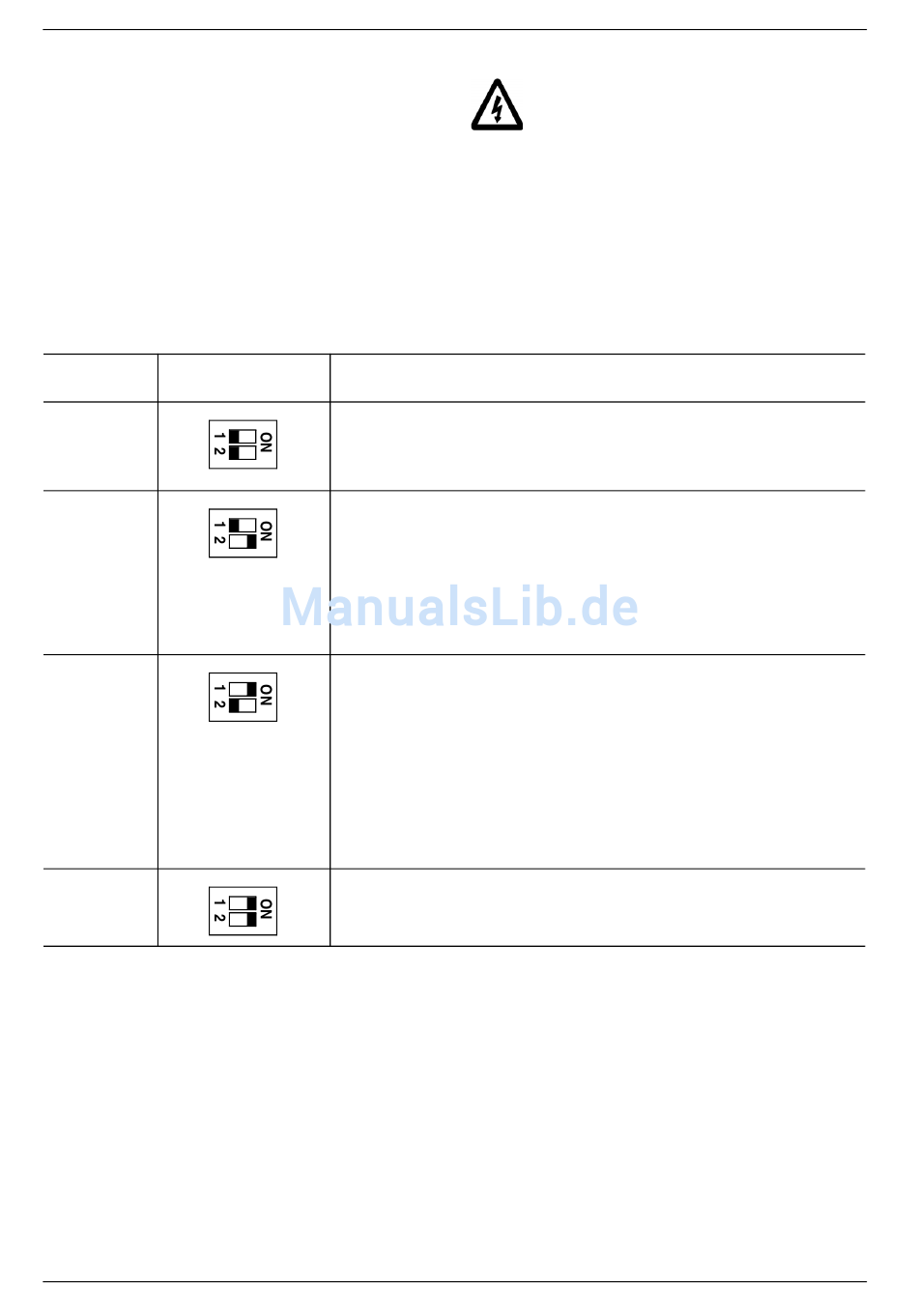

Funktion
DIP-Schalter S2 Beschreibung
externer
Spülstart
externer
Spülstopp
Halb-
automatik
Tab. 2: Potenzialfreier Eingang
Betrieb
Spülung starten:
Durch Schließen eines am potenzialfreien Eingang ange-
schlossenen Schaltkontaktes (Ader braun und rot).
Bei geschlossenem Schaltkontakt am potenzialfreien Ein-
gang (Ader braun und rot) kann der Filter keine Spülung
durchführen.
Bei abgelaufener Rückspülintervallzeit wird die Spülung
ausgeführt, sobald der Schaltkontakt des potenzialfreien
Eingangs geöffnet wird.
Das Relais 2 schließt nach Ablauf der Rückspülintervall-
zeit oder nach Drucküberschreitung am Differenzdruck-
sensor und zeigt dadurch die Aufforderung zur Rück-
spülung an.
Gleichzeitig blinkt die gelbe LED „Spülung".
Die Spülung kann nur mit dem Handtaster oder einem
am potenzialfreien Eingang angeschlossenen Schaltkon-
takt gestartet werden.
Nicht zulässig.
Dauersignalton bis Schalterstellung korrigiert.
JUDO PROMIMAT-QUICK CONNECTION
Zur Durchführung der elektri-
schen Installation und zur Ein-
stellung des DIP-Schalters muss
das Netzgerät aus der Steckdose
gezogen sein!
Die
Kapitel
„Hinweis
Gefahren" und „Installation" sind unbedingt
zu beachten!
auf
besondere
17
