4.1.2 Einbaulage

ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Die Automatik-Hauswasserstation grund-
sätzlich in senkrechter Lage (± 5°) instal-
lieren!
Wird dies nicht beachtet, so kann das Rück-
spülwasser unkontrolliert austreten und zu
Wasserschäden führen.
4.1.3 Montage des
Einbaudrehflansches
Die Montage erfolgt mit dem mitgelieferten
Einbaudrehflansch. Der Einbaudrehflansch
dient als Verbindungselement mit der Haus-
wasserinstallation.
Der Einbaudrehflansch ist sowohl für waagrechte
als auch für senkrechte Rohrleitungen geeignet.
Der Einbaudrehflansch muss in Fließrichtung
installiert werden. Diese ist durch einen einge-
gossenen Pfeil gekennzeichnet (siehe Abb. 2).
Bei Nichtbeachtung ist eine Funktion der
Hauswasserstation nicht möglich.
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Die Flanschfläche des Einbaudrehflansches
muss senkrecht stehen! Der Einbaudreh-
flansch muss so montiert werden, dass kei-
ne mechanischen Verspannungen auftre-
ten! Ansonsten kann es zu einer mechani-
schen Beschädigung bis hin zum Bruch der
Rohrleitung oder des Einbaudrehflansches
kommen. Daraus können größere Wasser-
schäden resultieren.
Installation
JUDO PROMIMAT-QUICK CONNECTION
Personen, die sich in der Nähe der Hauswas-
serstation aufhalten, sind in diesem Falle
durch die größeren Wassermengen einem ge-
sundheitlichen Risiko ausgesetzt.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch und Hauswasserstation
einwirken.
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Das Profil der Profilflanschdichtung muss zum
Einbaudrehflansch zeigen (siehe Abb. 2). Wird
dies nicht beachtet, so kann es zu Undichthei-
ten und zum Austreten von Wasser kommen.
Dabei können Wasserschäden an Haus und
Einrichtung entstehen.
Der Einbaudrehflansch für die Hauswasser-
station ist mit Bajonettbohrungen ausge-
rüstet. Die erforderlichen Dichtungen und
Schrauben sind an der Hauswasserstation
vormontiert.
Profilflanschdichtung

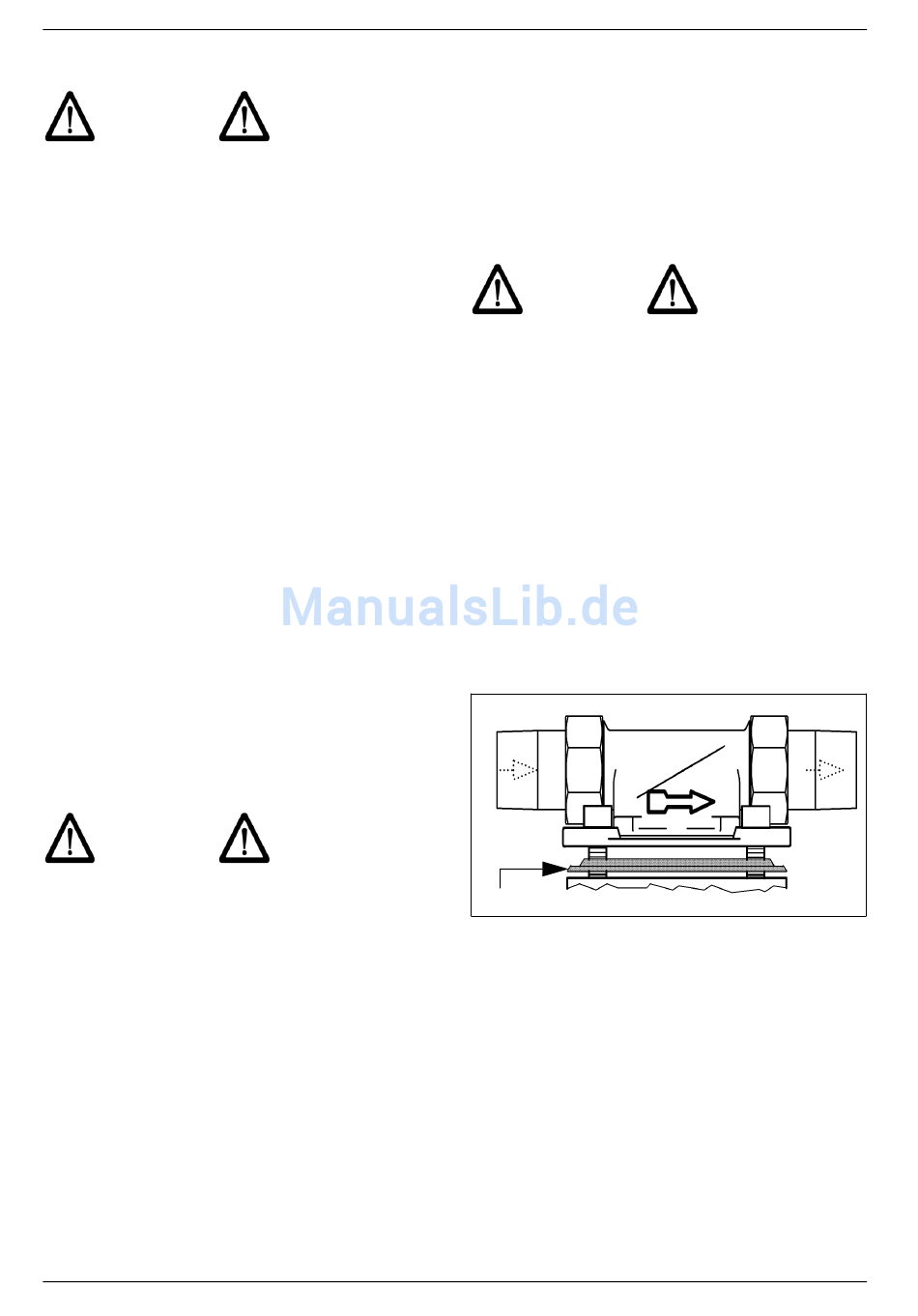

Abb. 2: Einbaudrehflansch
