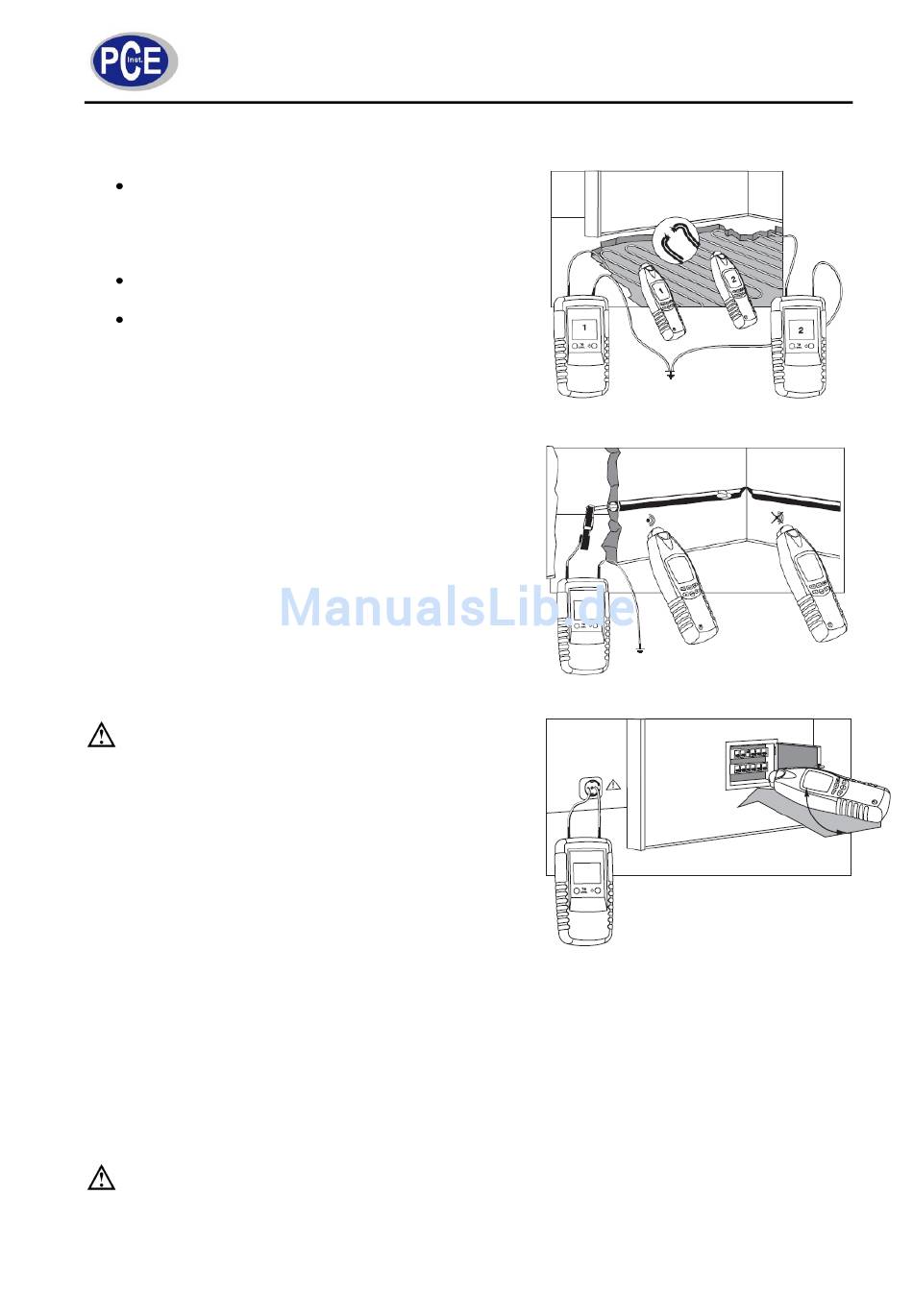

Fehlersuche bei elektrischen Fußbodenheizungen (einpolige Anwendung)
Bedingungen:
Wenn eine Abschirmungsmatte oder ein
Abschirmungskabel über den Heizleitungen
angebracht ist, existiert möglicherweise kein
Erdungsanschluss. Wenn erforderlich, trennen Sie
die Abschirmung von dem Erdungsanschluss.
Für diese Anwendung ist ein zweiter Signalgenerator
erforderlich.
Optimaler Betriebsmodus: Manueller Modus,
minimale Sensitivität. Suchtiefe max. zwei Meter.
Ortung von Engstellen in Kabelkanälen (einpolige Anwendung)
Wenn Sie Engstellen in Kabelkanälen orten möchten,
müssen alle Stromkreise des Kanals spannungsfrei und
geerdet sein. Schließen Sie den Signalgenerator an die Ader
des Kabels und die externe Erdung an.
Hinweis: Wenn die Engstelle/der Knoten aus nicht leitendem
Material besteht (z.B. Kunststoff), empfehlen wir ein
Kupferkabel (ca. 1,5 mm²) bis zur Engstelle einzuführen.
Optimaler Betriebsmodus: Manueller Modus, minimale
Sensitivität. Suchtiefe max. zwei Meter.
Ortung von Sicherungen (dualpolige Anwendung)
Warnung: Wenn der Anschluss an einen aktiven
Stromkreis vorgenommen wird, müssen die entsprechenden
Sicherheitsvorkehrungen befolgt werden.
Schließen Sie den Signalgenerator an einer Steckdose
zwischen L1 und N an. Stellen Sie das Gerät auf „LEVEL I".
Das Signal kann sowohl in Stromkreisen der
Unterverteilungen sowie in Stromkreise der Hauptverteilung
eingespeist werden. Dadurch können Sicherungen und
Sicherungsautomaten zweifelsfrei einem bestimmten
Stromkreis zugeordnet werden. Die Ortungs- und
Zuordnungsgenauigkeit bei Sicherungen hängt stark von der Ordnung der Verkabelung im Schaltkasten
ab. Um ein möglichst genaues Ergebnis zu erzielen sollten Sie die Abdeckung des Schaltkastens
abnehmen und die Zuführungsleitung zur Sicherung verfolgen.
Optimaler Betriebsmodus: Selektiver Modus, minimale Sensitivität.
Hinweis: Um den jeweiligen Sicherungsautomaten besser zu detektieren, kann es helfen, den
Empfänger um 90° zu drehen (Siehe Abbildung).
Ortung von Kurzschlüssen in Leitern (zweipolige Anwendung)
Warnung: Wenn Kurzschlüsse in Leitungen gesucht werden, muss jeder Draht im Kabel
spannungsfrei sein.
