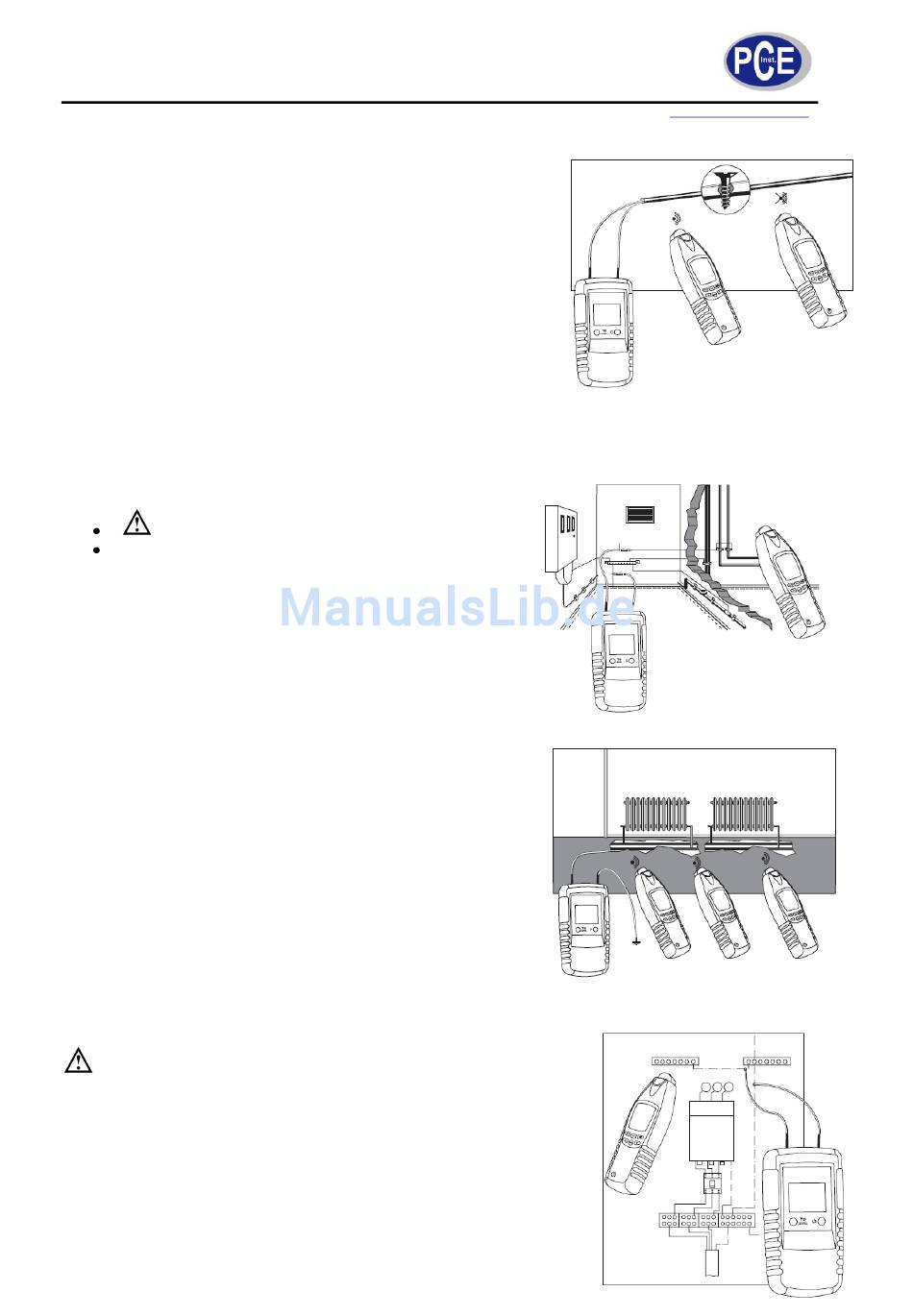

Schließen Sie den Signalgenerator an wie in der Abbildung gezeigt.
Berücksichtigen Sie dass die Suchtiefen bei abgeschirmten Kabel
und Leitern differieren, da die einzelnen Adern im abgeschirmten
Kabel miteinander verdrillt sind. Üblicherweise können
Kurzschlüsse nur korrekt geortet werden wenn der
Übergangswiderstand unter 20 Ω liegt. Die Höhe des Widerstandes
kann mit einem Multimeter gemessen werden.
Liegt der Übergangswiderstand über 20 Ω, könne Sie versuchen
den Kurzschluss mit Hilfe der Methode zur Ortung von
Leitungsunterbrechungen zu finden.
Optimale Einstellung: Manueller Modus, minimale Sensitivität. Suchtiefe max. 0,5 Meter.
Verfolgen von Wasser- und Heizungsleitungen (einpolige Anwendung)
Bedingungen:
Der Stromkreis muss spannungsfrei sein.
Die zu verfolgende Leitung muss vom
Potenzialausgleich separiert werden.
Verbinden Sie einen Anschluss des Signalgenerators mit Erde.
Der zweite Anschluss wird mir der zu verfolgenden Leitung
verbunden. Nun kann die Versorgungsleitung verfolgt werden.
Optimale Einstellung: Manueller Modus, minimale Sensitivität.
Suchtiefe max. 2 Meter.
Ermitteln der Richtung von Wasser- und Heizungsleitungen
(einpolige Anwendung)
Wenn der Verlauf von bereits installierten Wasser- und
Heizungsleitungen bestimmt werden soll müssen diese Leitungen
entsprechend geerdet sein. Verbinden Sie den Signalgenerator
wie in der Abbildung.
Hinweis: Die Erdung einer ordnungsgemäß geerdeten
Steckdose ist eine gute Erdungsquelle.
Optimale Einstellung: Manueller Modus, minimale Sensitivität.
Suchtiefe max. 2,5 Meter.
Bestimmung der Verläufe einer kompletten Hausverkabelung (einpolige Anwendung)
Der Stromkreis muss spannungsfrei sein.
Um aller elektrischen Leitungen eines Hauses in einem Arbeitsschritt zu
finden, gehen Sie wie folgt vor:
1. Entfernen Sie in der Hauptverteilung die Brücke zwischen PE
und N.
2. Schließen Sie den Signalgenerator wie in der Abbildung
erkennbar an.
3. Nun kann der neutrale Leiter verfolgt werden.
Optimale Einstellung: Manueller Modus, minimale Sensitivität. Suchtiefe
max. 2 Meter.
