Stromverbrauch
Autom. Abschaltung
Umgebungsbedingungen
Einsatzhöhe
Batteriezustandsanzeige
Abmessungen
Gewicht
4

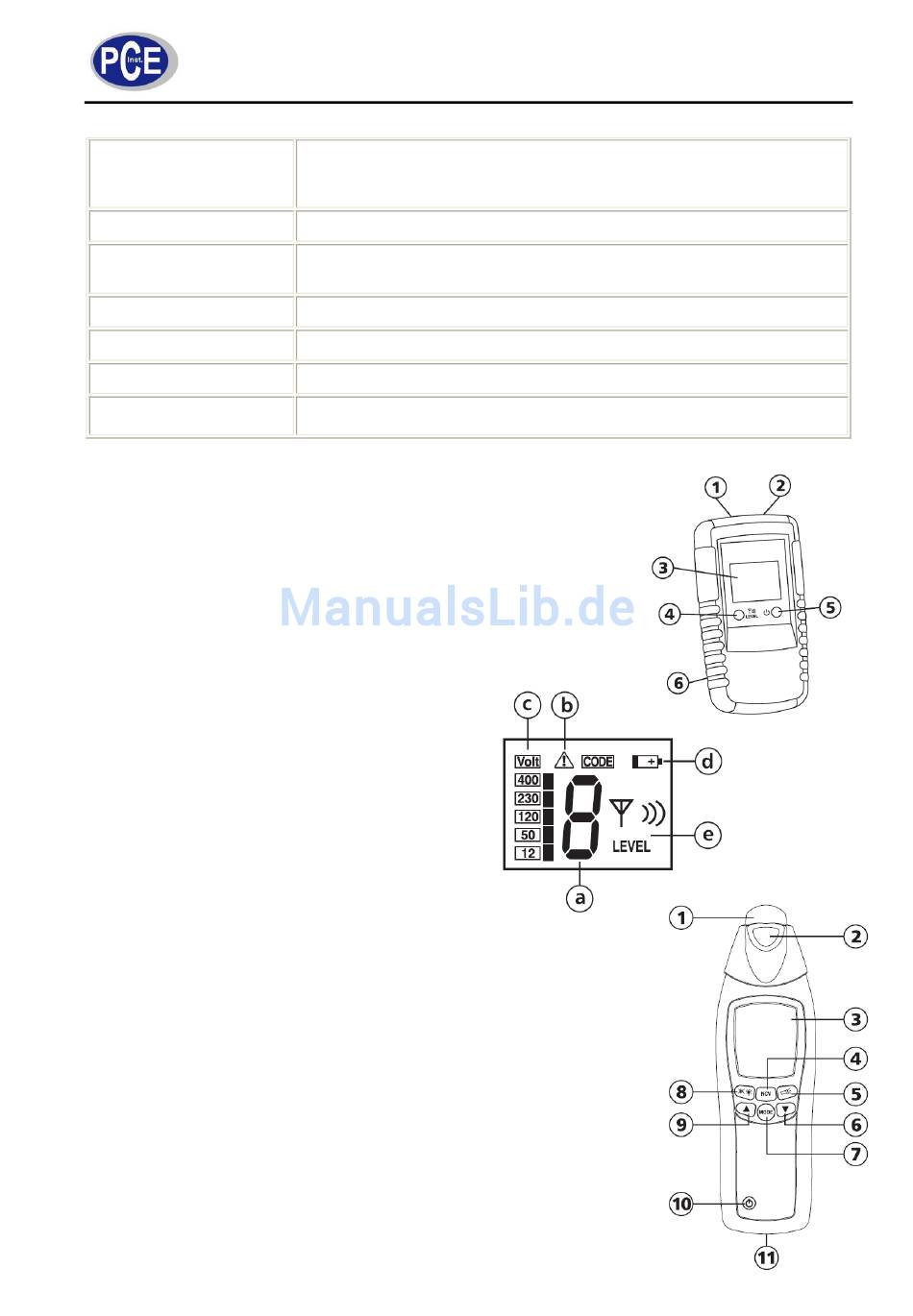

Gerätebeschreibung
Signalgenerator
(1) Anschluss „+"
(2) Anschluss „Erde"
(3) Display
(4) Taste für Sensitivitätseinstellung
und Hintergrundbeleuchtung
(5) Power-Taste um das Gerät ein- oder auszuschalten.
(6) Batteriefach
Signalgenerator-Display
a. Übertragungscode (1, 2, 3, 4, 5, 6, 7)
b. Warnung vor externer Spannung
c. Detektierte externe Spannung
(12 V, 50 V, 120 V, 230 V, 400 V)
d. Indikator für niedrigen Batteriestand
e. Anzeigeskala des Sendeleistungsniveau
(I, II, oder III)
Empfänger
(1) Sensorkopf
(2) Taschenlampe
(3) Display
(4) NCV-Taste (Non-contact voltage detection) um zwischen
Kabelsuchmodus und Spannungsdetektionsmodus umzuschalten.
(5) Taste für Taschenlampe
(6) Abwärts-Taste zur manuellen Auswahl der Sensitivität.
(7) Mode-Taste um zwischen automatischem und
manuellem Modus umzuschalten.
(8) Taste um Hintergrundbeleuchtung und
akustischen Signalgeber ein- oder auszuschalten.
(9) Aufwärts-Taste zur manuellen Auswahl der Sensitivität.
(10) Power-Taste um das Gerät ein- oder auszuschalten.
BETRIEBSANLEITUNG
Ca. 23 mA (ohne Hintergrundbeleuchtung oder Taschenlampe)
Ca. 35 mA (mit Hintergrundbeleuchtung)
Max. 40 mA (mit Hintergrundbeleuchtung und Taschenlampe)
Nach ca. fünf Minuten Inaktivität
≤ 80 % relative Feuchtigkeit / 0 ... +40 °C (Einsatz)
≤ 80 % relative Feuchtigkeit / -20 ... +60 °C (Lagerung)
Bis 2000 Meter ü. NN
Warnsymbol bei zu geringer Spannung
192 x 61 x 37 mm
ca. 180 g
5
