ist die Erdung. Diese Vorgehensweise bewirkt dass ein hochfrequenter Strom durch den Leiter geschickt
und an die Erdung übertragen wird.
Zweipolige Anwendung
Verbinden Sie den Signalgenerator mit dem Stromnetz (double-pole application). Der Generator wird
durch das Stromnetz versorgt. In diesem Verfahren fließt der modulierte Strom durch die Phase in den
Umformer und über die Neutrale Ader zurück. Es gibt eine weitere Möglichkeit für spannungsfreie
Systeme durch Verbinden des Signalgenerators mit zwei Phasenklemmen und Kurzschließen der
anderen Phasenenden. Hierdurch wird ein kompletter Stromkreis geschaffen. In diesem Fall wird der
Signalgenerator von der eingebauten Batterie gespeist.
Hinweis: Das Kabelsuchgerät kann nur Leitungen orten, wenn dieses richtig angeschlossen wurden.

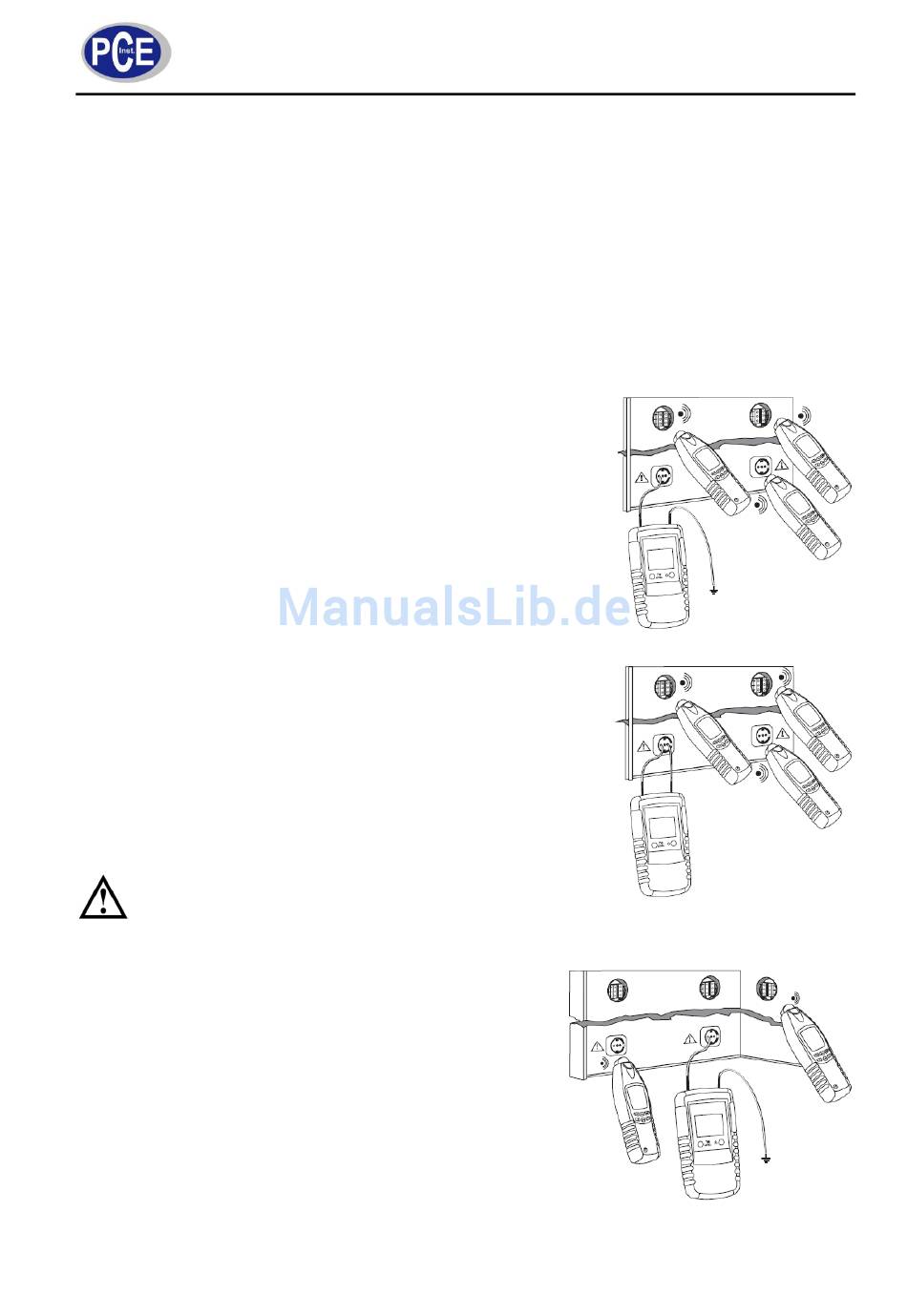

Einpolige Anwendung in offenen Stromkreisen
Unterbrechungen in Wänden und Böden. Orten und Verfolgen von
Leitungen, Abzweigdosen, Verteilern, Schaltern, etc. in
Hausinstallationen. Auffinden von Engstellen, Knickstellen und
Stauchungen sowie Hindernissen in Kabelkanälen durch
Verwicklungen.
Der Erdungsanschluss muss an eine ausreichende Erdung
angeschlossen werden. Ein typisches Beispiel ist eine geerdete
Steckdose. Die Suchtiefe beläuft sich auf 0 ... 2 Meter.
Hinweis: Die Suchtiefe hängt von Material und Anwendungsfall ab.
Zweipolige Anwendung in geschlossenen Stromkreisen
Wenn Kurzschlüsse gesucht oder Leitungen sortiert werden sollen,
kann dies bei spannungsführenden oder auch spannungslosen
Kreisen durchgeführt werden. Spannungsfreie Kreise werden direkt
von der Batterie des Kabelsuchgerätes versorgt. Messungen im
geschlossenen Stromkreis sind z.B. dann gegeben wenn Schalter oder
Verteilerdosen in aktiven Installationen gesucht werden sollen.
Hinweis: Die Suchtiefe beträgt 0 ... 0,5 Meter. Die Suchtiefe hängt von
Material und Anwendungsfall ab.
Warnung: Wenn der Anschluss an einen aktiven Stromkreis
vorgenommen wird, müssen die entsprechenden
Sicherheitsvorkehrungen befolgt werden.
Suchen und Verfolgen von Leitungen, Abzweigschaltungen,
Verteilern, Schaltern, usw. in Hausinstallationen (einpolige
Anwendung)
Wenn Leitungen, Schalter und Verteilerdosen in
Hausinstallationen geortet und verfolgt werden sollen, muss der
Stromkreis spannungsfrei geschaltet sein. Neutraler Leiter und
Erdung müssen angeschlossen sein und funktionieren.
Schließen Sie den Signalgenerator an Phase und neutralen
Leiter, wie in der Abbildung gezeigt, an.
Hinweis: Wenn das Kabel, in welches das Signal eingespeist
wird, parallel zu anderen Leitungen liegt, oder wenn diese
Leitungen sich kreuzen, streut das Signal auch in die anderen
Leiter. Bei dieser Messung muss die Sicherung entfernt werden.
Optimaler Betriebsmodus: Manueller Modus, minimale Sensitivität. Suchtiefe max. zwei Meter.
BETRIEBSANLEITUNG
7
