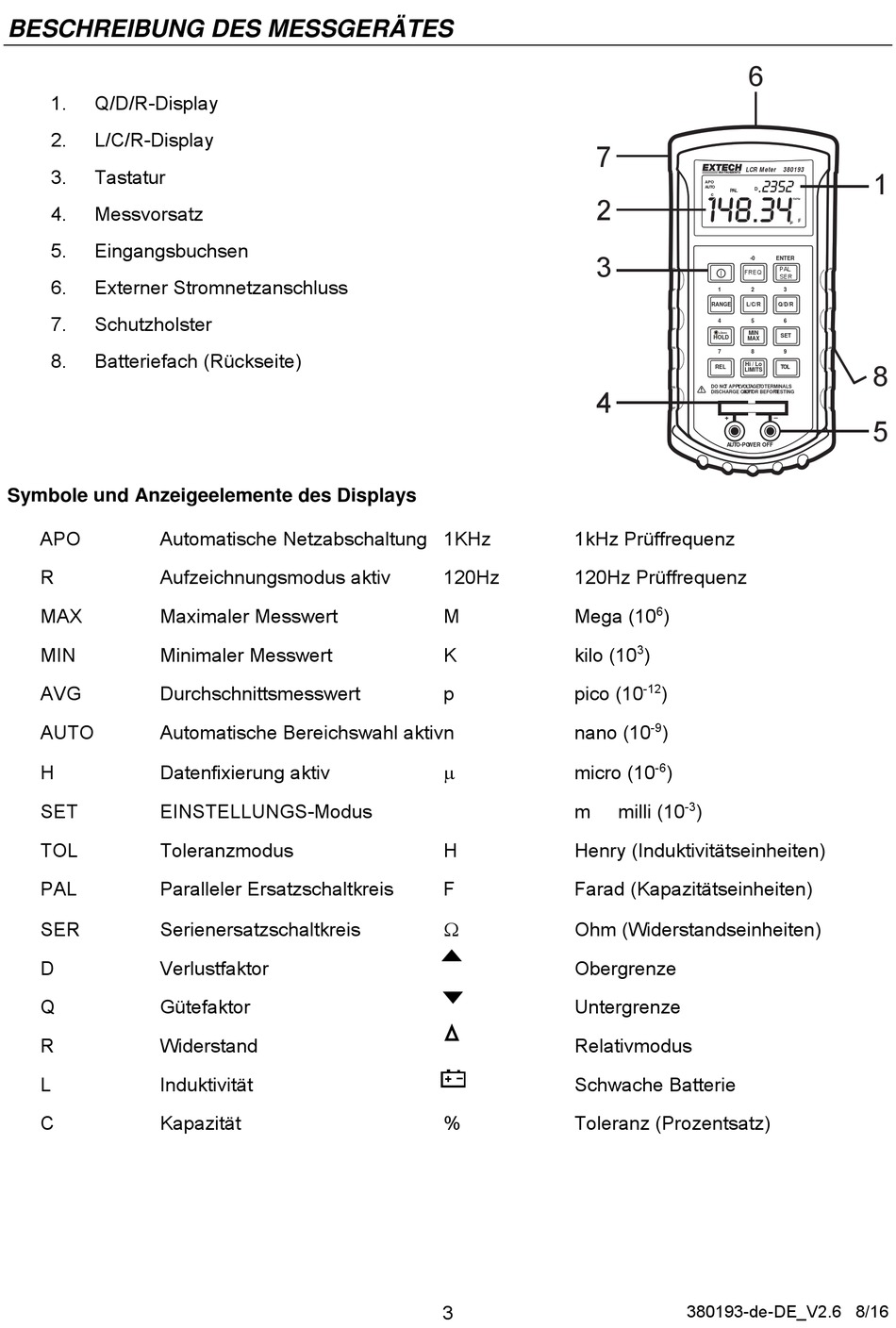

BESCHREIBUNG DES MESSGERÄTES
1.
Q/D/R-Display
2.
L/C/R-Display
3.
Tastatur
4.
Messvorsatz
5.
Eingangsbuchsen
6.
Externer Stromnetzanschluss
7.
Schutzholster
8.
Batteriefach (Rückseite)
Symbole und Anzeigeelemente des Displays
APO
Automatische Netzabschaltung 1KHz
R
Aufzeichnungsmodus aktiv
MAX
Maximaler Messwert
MIN
Minimaler Messwert
AVG
Durchschnittsmesswert
AUTO
Automatische Bereichswahl aktiv n
H
Datenfixierung aktiv
SET
EINSTELLUNGS-Modus
TOL
Toleranzmodus
PAL
Paralleler Ersatzschaltkreis
SER
Serienersatzschaltkreis
D
Verlustfaktor
Q
Gütefaktor
R
Widerstand
L
Induktivität
C
Kapazität
7
2
3
4
1kHz Prüffrequenz
120Hz
120Hz Prüffrequenz
M
Mega (10
K
kilo (10
p
pico (10
nano (10
micro (10
m
H
Henry (Induktivitätseinheiten)
F
Farad (Kapazitätseinheiten)
Ohm (Widerstandseinheiten)
Obergrenze
Untergrenze
Relativmodus
Schwache Batterie
%
Toleranz (Prozentsatz)
3
6
LCR Meter 380193
APO
AUTO
D
P AL
c
-0
ENTER
PAL
FREQ
SER
1
2
3
RANGE
L/C/R
Q/D/R
4
5
6
MIN
>2sec
SET
HOLD
MAX
7
8
9
Hi / Lo
REL
TOL
LIMITS
DO NO T APPL Y VOL T AGE TO TERMINALS
DISCHARGE CAP
ACIT OR BEFORE
TESTING
+
–
AUTO-PO WER OFF
6
)
3
)
-12
)
-9
)
-6
)
milli (10
-3
)
380193-de-DE_V2.6 8/16
