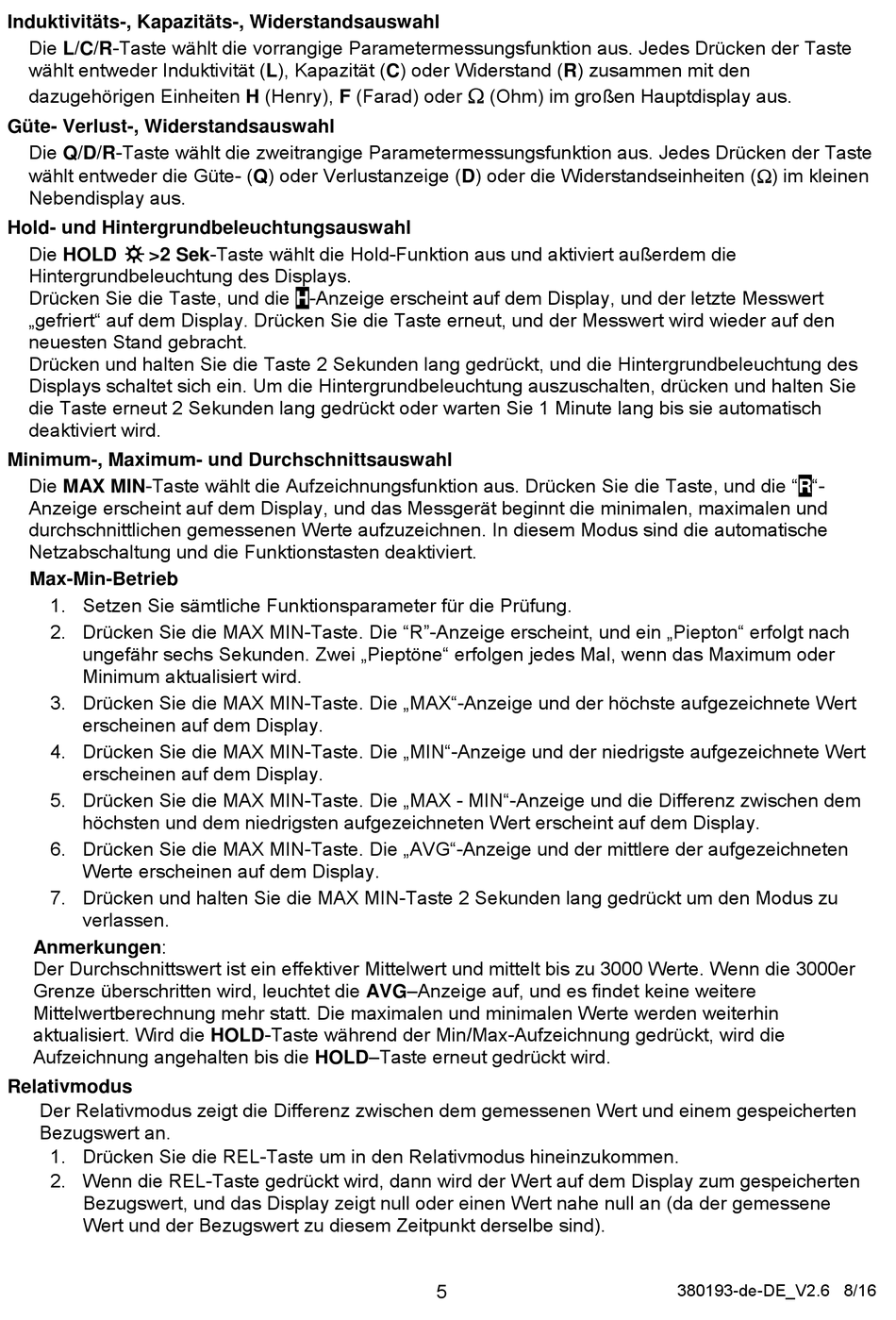

Induktivitäts-, Kapazitäts-, Widerstandsauswahl
Die L/C/R-Taste wählt die vorrangige Parametermessungsfunktion aus. Jedes Drücken der Taste
wählt entweder Induktivität (L), Kapazität (C) oder Widerstand (R) zusammen mit den
dazugehörigen Einheiten H (Henry), F (Farad) oder
Güte- Verlust-, Widerstandsauswahl
Die Q/D/R-Taste wählt die zweitrangige Parametermessungsfunktion aus. Jedes Drücken der Taste
wählt entweder die Güte- (Q) oder Verlustanzeige (D) oder die Widerstandseinheiten () im kleinen
Nebendisplay aus.
Hold- und Hintergrundbeleuchtungsauswahl
Die HOLD
>2 Sek-Taste wählt die Hold-Funktion aus und aktiviert außerdem die
Hintergrundbeleuchtung des Displays.
Drücken Sie die Taste, und die H-Anzeige erscheint auf dem Display, und der letzte Messwert
„gefriert" auf dem Display. Drücken Sie die Taste erneut, und der Messwert wird wieder auf den
neuesten Stand gebracht.
Drücken und halten Sie die Taste 2 Sekunden lang gedrückt, und die Hintergrundbeleuchtung des
Displays schaltet sich ein. Um die Hintergrundbeleuchtung auszuschalten, drücken und halten Sie
die Taste erneut 2 Sekunden lang gedrückt oder warten Sie 1 Minute lang bis sie automatisch
deaktiviert wird.
Minimum-, Maximum- und Durchschnittsauswahl
Die MAX MIN-Taste wählt die Aufzeichnungsfunktion aus. Drücken Sie die Taste, und die "R"-
Anzeige erscheint auf dem Display, und das Messgerät beginnt die minimalen, maximalen und
durchschnittlichen gemessenen Werte aufzuzeichnen. In diesem Modus sind die automatische
Netzabschaltung und die Funktionstasten deaktiviert.
Max-Min-Betrieb
1. Setzen Sie sämtliche Funktionsparameter für die Prüfung.
2. Drücken Sie die MAX MIN-Taste. Die "R"-Anzeige erscheint, und ein „Piepton" erfolgt nach
ungefähr sechs Sekunden. Zwei „Pieptöne" erfolgen jedes Mal, wenn das Maximum oder
Minimum aktualisiert wird.
3. Drücken Sie die MAX MIN-Taste. Die „MAX"-Anzeige und der höchste aufgezeichnete Wert
erscheinen auf dem Display.
4. Drücken Sie die MAX MIN-Taste. Die „MIN"-Anzeige und der niedrigste aufgezeichnete Wert
erscheinen auf dem Display.
5. Drücken Sie die MAX MIN-Taste. Die „MAX - MIN"-Anzeige und die Differenz zwischen dem
höchsten und dem niedrigsten aufgezeichneten Wert erscheint auf dem Display.
6. Drücken Sie die MAX MIN-Taste. Die „AVG"-Anzeige und der mittlere der aufgezeichneten
Werte erscheinen auf dem Display.
7. Drücken und halten Sie die MAX MIN-Taste 2 Sekunden lang gedrückt um den Modus zu
verlassen.
Anmerkungen:
Der Durchschnittswert ist ein effektiver Mittelwert und mittelt bis zu 3000 Werte. Wenn die 3000er
Grenze überschritten wird, leuchtet die AVG–Anzeige auf, und es findet keine weitere
Mittelwertberechnung mehr statt. Die maximalen und minimalen Werte werden weiterhin
aktualisiert. Wird die HOLD-Taste während der Min/Max-Aufzeichnung gedrückt, wird die
Aufzeichnung angehalten bis die HOLD–Taste erneut gedrückt wird.
Relativmodus
Der Relativmodus zeigt die Differenz zwischen dem gemessenen Wert und einem gespeicherten
Bezugswert an.
1. Drücken Sie die REL-Taste um in den Relativmodus hineinzukommen.
2. Wenn die REL-Taste gedrückt wird, dann wird der Wert auf dem Display zum gespeicherten
Bezugswert, und das Display zeigt null oder einen Wert nahe null an (da der gemessene
Wert und der Bezugswert zu diesem Zeitpunkt derselbe sind).
(Ohm) im großen Hauptdisplay aus.
5
380193-de-DE_V2.6 8/16
